初识555定时器

555定时器是一种仿照和数字功能相结合的中规模集成器件。
一样平常用双极型(TTL)工艺制作的称为 555,用 互补金属氧化物(CMOS )工艺制作的称为 7555,除单定时器外,还有对应的双定时器 556/7556。
555 定时器的电源电压范围宽,可在 4.5V~16V 事情,7555 可在 3~18V 事情,输出驱动电流约为 200mA,因而其输出可与 TTL、CMOS 或者仿照电路电平兼容。

555准时器常见应用及50个经典设计电路_电路_电压 555准时器常见应用及50个经典设计电路_电路_电压 智能

555 芯片是极其多用场的芯片,有着多达数百的不同运用包括时基计时或是开关以及电压掌握的振荡器和调节器。

555准时器常见应用及50个经典设计电路_电路_电压 555准时器常见应用及50个经典设计电路_电路_电压 智能
(图片来自网络侵删)

对付打仗过数字电路或者仿照电路的人来说,555芯片绝对算的上是经典的。
凭借着其低廉的本钱和可靠的性能,广泛的被运用到各种电器上,包括仪器仪表、家用电器、电动玩具、自动掌握。

555定时器的引脚图

它的各个引脚功能如下:

1脚:外接电源负端VSS或接地,一样平常情形下接地。

2脚:低触发轫TL,该脚电压小于1/3 VCC时有效。

3脚:输出端OUT。

4脚:直接清零端RST。
当此端接低电平时,则时基电路不事情,此时不论TL、TH处于何电平,时基电路输出为“0”,该端正常事情时应接高电平。

5脚:CO为掌握电压端。
若此脚外接电压,则可改变内部两个比较器的基准电压,当该脚不用时,应将该脚串入一只0.01μF(103)瓷片电容接地,以防引入高频滋扰。

6脚:高触发轫TH,该脚电压大于2/3 VCC时有效。

7脚:放电端。
该端与放电管T的集电极相连,用做定时器时电容的放电引脚。

8脚:外接电源VCC,双极型时基电路VCC的范围是4.5 -16V,CMOS型时基电路VCC的范围为3-18V,一样平常用5V。

555定时器的内部构造

它内部包括两个电压比较器,三个5K等值串联电阻,一个 RS 触发器(由G1和G2构成),一个放电三极管T 及功率输出级。
它供应两个基准电压VR2(1/3 VCC) 和VR1(2/3 VCC),如下图所示。

555 定时器的功能紧张由两个比较器决定。
两个比较器的输出电压掌握RS 触发器和放电管T的状态。
在电源与地之间加上电压,且当5脚悬空时,则电压比较器 C1 的同相输入真个电压为2/3VCC,C2反相输入真个电压为1/3VCC。
若低触发输入端 TL的电压小于1/3 VCC,则比较器C2的输出为 0,可使 RS 触发器置 1,使输出端 OUT=1,即输出高电平。
如果高触发轫TH的电压大于 2/3 VCC,同时 TR真个电压大于1/3 VCC,则 C1 的输出为 0,C2 的输出为 1,可将 RS 触发器置 0,使输出端OUT=0,即输出低电平。

综上所述,在8脚接电源VCC,1脚接地,5脚未外接电压的条件下,555时基电路的逻辑功能表如下:

555定时器三种事情模式

在此模式下,555功能为单次触发。
运用范围包括定时器,脉冲丢失检测,反弹跳开关,轻触开关,分频器,电容丈量,脉冲宽度调制(PWM)等。

在此模式下,555以振荡器的办法事情。
这一事情模式下的555芯片常被用于频闪灯、脉冲发生器、逻辑电路时钟、腔调发生器、脉冲位置调制(PPM)等电路中。
如果利用热敏电阻作为定时电阻,555可构成温度传感器,其输出旗子暗记的频率由温度决定。

在DIS引脚空置且不外接电容的情形下,555的事情办法类似于一个RS触发器,可用于构成锁存开关。

555可实现的功能

555常见运用及事理解析

单稳类电路

单稳事情办法,它可分为3种。
见图示。

第1种(图1)是人工启动单稳,又由于定时电阻定时电容位置不同而分为2个不同的单元,并分别以1.1.1 和1.1.2为代号。
他们的输入真个形式,也便是电路的构造特点是:“RT-6.2-CT”和“CT-6.2-RT”。

第2种(图2)是脉冲启动型单稳,也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”,都是从2端输入。
1.2.1电路的2端不带任何元件,具有最大略的形式;1.2.2电路则带有一个RC微分电路。

第3种(图3)是压控振荡器。
单稳型压控振荡器电路有很多,都比较繁芜。
为大略起见,我们只把它分为2个不同单元。
不带任何赞助器件的电路为1.3.1;利用晶体管、运放放大器等赞助器件的电路为1.3.2。
图中列出了2个常用电路。

双稳类电路

这里我们将对555双稳电路事情办法进行总结、归纳。
555双稳电路可分成2种。

第一种(见图1)是触发电路,有双端输入(2.1.1)和单端输入(2.1.2)2个单元。
单端比较器(2.1.2)可以是6端固定,2段输入;也可是2端固定,6端输入。

第2种(见图2)是施密特触发电路,有最大略形式的(2.2.1)和输入端电阻调度偏置或在掌握端(5)加掌握电压VCT以改变阀值电压的(2.2.2)共2个单元电路。

双稳电路的输入真个输入电压端一样平常没有定时电阻和定时电容。
这是双稳事情办法的构造特点。
2.2.2单元电路中的C1只起耦合浸染,R1和R2起直流偏置浸染。

无稳类电路

第三类是无稳事情办法。
无稳电路便是多谐振荡电路,是555电路中运用最广的一类。
电路的变革形式也最多。
为大略起见,也把它分为三种。

第一种(见图1)是直接反馈型,振荡电阻是连在输出端VO的。

第二种(见图2)是间接反馈型,振荡电阻是连在电源VCC上的。
个中第1个单元电路(3.2.1)是运用最广的。
第2个单元电路(3.2.2)是方波振荡电路。
第3、4个单元电路都是占空比可调的脉冲振荡电路,功能相同而电路构造略有不同,因此分别以3.2.3a 和3.2.3b的代号。

第三种(见图3)是压控振荡器。
由于电路变革形式很繁芜,为大略起见,只分成最大略的形式(3.3.1)和带赞助器件的(3.3.2)两个单元。
图中举了两个运用实例。

无稳电路的输入端一样平常都有两个振荡电阻和一个振荡电容。
只有一个振荡电阻的可以认为是特例。
例如:3.1.2单元可以认为是省略RA的结果。
有时会遇上7.6.2三端并联,只有一个电阻RA的无稳电路,这时可把它算作是3.2.1单元电路省却RB后的变形。

以上归纳了555的3类8种18个单元电路,虽然它们不可能包罗所有555运用电路,古话讲:万变不离个中,相信它对我们理解大多数555电路还是很有帮助的。

555触摸定时开关

集成电路IC1是一片555定时电路,在这里接成单稳态电路。
平时由于触摸片P端无感应电压,电容C1通过555第7脚放电完毕,第3脚输出为低电平,继电器KS开释,电灯不亮。

当须要开灯时,用手触碰一下金属片P,人体感应的杂波旗子暗记电压由C2加至555的触发轫,使555的输出由低变成高电平,继电器KS吸合,电灯点亮。
同时,555第7脚内部截止,电源便通过R1给C1充电,这便是定时的开始。

当电容C1上电压上升至电源电压的2/3时,555第7脚道通使C1放电,使第3脚输出由高电平变回到低电平,继电器开释,电灯熄灭,定时结束。

定时是非由R1、C1决定:T1=1.1R1C1。
按图中所标数值,定时韶光约为4分钟。
D1可选用1N4148或1N4001。

相片曝光定时器

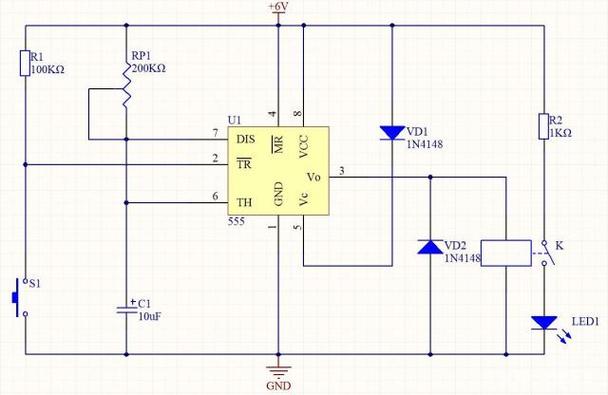

附图电路是用555单稳电路制成的相片曝光定时器。
用人工启动式单稳电路。

事情事理: 电源接通后,定时器进入稳态。
此时定时电容CT的电压为:VCT=VCC=6V。
对555这个等效触发器来讲,两个输入都是高电平,即VS=0。
继电器KA不吸合,常开点是打开的,曝光照明灯HL不亮。

按一下按钮开关SB之后,定时电容CT立即放到电压为零。
于是此时555电路等效触发的输入成为:R=0、S=0,它的输出就成高电平:V0=1。
继电器KA吸动,常开接点闭合,曝光照明灯点亮。
按钮开关按一下后立即放开,于是电源电压就通过RT向电容CT充电,暂稳态开始。
当电容CT上的电压升到2/3VCC既4伏时,定时韶光已到,555等效电路触发器的输入为:R=1、S=1,于是输出又翻转成低电平:V0=0。
继电器KA开释,曝光灯HL熄灭。
暂稳态结束,又规复到稳态。

曝光韶光打算公式为:T=1.1RTCT。
本电路供应参数的延时时间约为1秒~2分钟,可由电位器RP调度和设置。

电路中的继电器必需选用吸合电流不应大于30mA的产品,并应根据负载(HL)的容量大小选择继电器触点容量。

单电源变双电源电路

附图电路中,时基电路555接成无稳态电路,3脚输出频率为20KHz、占空比为1:1的方波。
3脚为高电平时,C4被充电;低电平时,C3被充电。
由于VD1、VD2的存在,C3、C4在电路中只充电不放电,充电最大值为EC,将B端接地,在A、C两端就得到+/-EC的双电源。
本电路输出电流超过50mA。

大略单纯催眠器

时基电路555构成一个极低频振荡器,输出一个个短的脉冲,使扬声器发出类似雨滴的声音(见附图)。
扬声器采取2英寸、8欧姆小型动圈式。
雨滴声的速率可以通过100K电位器来调节到得当的程度。
如果在电源端增加一大略的定时开关,则可以在利用者进入梦乡后及时割断电源。

直流电机调速掌握电路

这是一个占空比可调的脉冲振荡器。
电机M是用它的输出脉冲驱动的,脉冲占空比越大,电机电驱电流就越小,转速减慢;脉冲占空比越小,电机电驱电流就越大,转速加快。
因此调节电位器RP的数值可以调度电机的速率。
如电极电驱电流不大于200mA时,可用CB555直接驱动;如电流大于200mA,应增加驱动级和功放级。

图中VD3是续流二极管。
在功放管截止期间为电驱电流供应通路,既担保电驱电流的连续性,又防止电驱线圈的自感反电动势破坏功放管。
电容C2和电阻R3是补偿网络,它可使负载呈电阻性。
全体电路的脉冲频率选在3~5千赫之间。
频率太低电机会抖动,太高时因占空比范围小使电机调速范围减小。

用555制作的D类放大器

我们知道D类放大用具有体积小、效率高的特点。
这里先容一个用555电路制作的大略单纯D类放大器。
它是利用555电路构成一个可控的多谐振荡器,音频旗子暗记输入到掌握端得到调宽脉冲旗子暗记(如图),基本能知足一样平常的听音哀求。

由IC 555和R1、R2、C1等组成100KHz可控多谐振荡器,占空比为50%,掌握端5脚输入音频旗子暗记,3脚便得到脉宽与输入旗子暗记幅值成正比的脉冲旗子暗记,经L、C3接调、滤波后推动扬声器。

风扇周波调速电路

夏天要来了,电风扇又得派上用场。
这里先容一个电风扇仿照阵风周波调速电路,可以为将我们家里的老式风扇增加一个实用功能,也算是一个欢迎夏天到来的准备吧。
下面先容其事情事理。

电路见图1a。
电路中NE555接成占空比可调的方波发生器,调节RW可改变占空比。
在NE555的3脚输出高电日常平凡代,过零通断型光电耦合器MOC3061低级得到约10mA正向事情电流,使内部硅化镓红外线发射二极管发射红外光,将过零检测器中光敏双向开关于市电过零时导通,接通电风扇电机电源,风扇运转送风。
在NE555的3脚输出低电日常平凡代,双向开关关断,风扇停转。

MOC3061本身具有一定驱动能力,可不加功率驱动元件而直策应用MOC3061的内部双向开关来掌握电风扇电机的运转。
RW为占空比调节电位器,亦即电风扇单位韶光内(本电路数据约为20秒)送风韶光的调节,改变C2的取值或RW的取值可改变掌握周期。

图1b电路为MOC3061的范例功率扩展电路,在掌握功率较大的电机时,应考虑利用功率扩展电路。
制作时,可参考图示参数选择器件。
由于电源采取电容压降办法,请低廉甜头时把稳安全,人体不能直打仗摸电路板。

电热毯温控器

一样平常电热毯有高温、低温两档。
利用时,拨在高温档,入睡后总被热醒;拨在低温档,有时醒来会以为温度不足。
这里先容一种电热毯温控器,它可以把电热毯的温度掌握在一个得当的范围。

事情事理:

电路如图所示。
图中IC为NE555时基电路。
RP3为温控调节电位器,其滑动臂电位决定IC的触发电位V2和阀电位Vf,且V5=Vf=2Vz。
220V互换电压经C1、R1限流降压,D1、D2整流、C2滤波,DW稳压后,得到9V旁边的电压供IC用。
室温下接通电源,因已调V2Vz,V6≥Vf时,IC翻转,3脚变为低电平,BCR截止,电热丝停滞发热,温度开始逐渐低落,BG1的ICEO随之逐渐减小,V2、V6降落。
当V6元件选择:

BG1可选用3AX、3AG等PNP型锗管;BCR用400V以上的小型双向可控硅,其它元件按图标选用。

制作要点:

热敏传感器BG1可用耐温的细软线引出,并将其连同管脚接头装入。
一电容器铝壳内,注入导热硅脂,制成温度探头。
利用时,把该温度探头放在适当部位即可。

多用场延迟开关电源插座

家用电器、照明灯等电源的开或关,常常须要在不同的韶光延迟后进行,本电源插座即可知足这种不同的须要。

事情事理:电路如图所示,它由降压、整流、滤波及延时掌握电路等部分组成。

按下AN,12V事情电压加至延迟器上,这时NE555的②脚和⑥ 脚为高电平,则NE555的③ 脚输出为低电平,因此继电器K得电事情,触点K1-1向上吸合,这时“延关”插座得电,而“延开”插座无电。

这时电源通过电容器C3 、电位器RP、电阻器R3至“地”,对C3进行充电,随着C3上的电压升高,NE555的②、⑥脚的电压越来越往低落,当此电压低落至2/3Vcc 时,NE555的③脚输出由低电平跳变为高电平,这时继电器将失落电而不事情,则其掌握触点恢复原位,则“延关”插座失落电,而“延开”插座得电。
就这样知足了不同的需求,LED、LED2作相应的指示。

本电路只要元器件是好的,装置无误,装好即可正常事情。

延时时间由C3及PR+R3的值决定,T≈1.1C3(PR+R3)。
RP指有效部分。
C3可用数十pF至1000μF的电容器,(PR+R3)的值可取2K~10MΩ。

C1的耐压值应≥400V,R1的功率应≥2W,AN按钮开关可选用K-18型的,继电器的型号为JQX-13F-12V。
其它元器件无分外哀求。

新颖实用的直流低压稳压电源

开关电源部分的VD1-VD4、R1、C1、C2组成整流滤波电路。
NE555和R2、R3、C4、VD6等元件组成多谐振荡电路,其频率约20KHz。
R4、C3、VD5组成降压稳压电路,为NE555供应12V事情电源。
大功率管VT1及变压器T构成开关电路。
VT1的事情状态由NE555的③脚掌握,导通韶光由脉冲宽度决定,调度R3即可改变脉冲宽度。
脉冲宽度变宽,输出电压升高;脉冲宽度变窄,输出电压降落。
VT2及R8、R9、C6组成过流保护电路。
当负载过重或发生短路故障时,VT2导通,强制NE555复位停振,从而保护VT1不致破坏。
C7、R10为保护网络,防止VT1的c-e结被瞬间脉冲击穿。
两个次级绕组经整流滤波后分别输出20V及12V。

为了使制作大略,开关电源设计成不能自动稳压的,其功能类似于变压器,只是实现轻型化的隔离降压浸染,稳压功能由后面的稳压电路实现。
12V直流电压经7805稳压后输出+5V电压;20V直流电压送至可调稳压电路。
两者不共地,以便于进行加减组合输出多种电压。
