一、芯片设计：奠定根本的蓝图

芯片设计是全体制造流程的出发点，它决定了芯片的功能、性能和本钱。
这一过程大致可以分为规格定义、系统级设计、前端设计和后端设计四个紧张阶段。

规格定义：工程师在芯片设计之初，会进行详尽的需求剖析，明确芯片的用场、规格和性能表现。
例如，须要掌握本钱在什么水平，须要达到多少TOPS的AI算力，是否对功耗敏感，支持哪些联接办法，以及系统须要遵照的安全等级等。

系统级设计：基于前期的规格定义，工程师会明确芯片的架构、业务模块、供电等系统级设计。
这一阶段须要考虑CPU、GPU、NPU、RAM、联接、接口等各个组件的协同事情，以及芯片的整体交互、功能、本钱、功耗、性能、安全和可维可测性。

前端设计：前端设计紧张关注详细的电路设计。
设计职员会利用硬件描述措辞（如Verilog或VHDL）对电路进行RTL（Register Transfer Level）级别的代码描述，并通过仿真验证来确保代码设计的精确性。
之后，逻辑综合工具会将RTL代码转换成门级网表（NetList），以知足面积、时序等目标参数的哀求。

后端设计：后端设计包括在给定硅片面积内对电路进行布局（Floor Plan）和绕线（Place and Route），并对布线的物理版图进行功能和时序上的验证。
最终生成用于芯片生产的GDS（Geometry Data Standard）版图。

晶圆制造是将设计好的芯片蓝图转化为实际产品的关键步骤。
这一过程紧张包括成长硅晶圆、抛光、涂覆光刻胶、光刻、蚀刻、离子注入、薄膜沉积等多个环节。

成长硅晶圆：从高纯度的硅质料开始，通过化学气相沉积（CVD）或提拉法（Czochralski）等方法成长硅单晶。
单晶硅具有完美的晶体构造，是制造芯片的空想材料。

抛光：将晶圆表面进行抛光处理，以减少表面毛病和杂质，提高后续工艺的精度和可靠性。

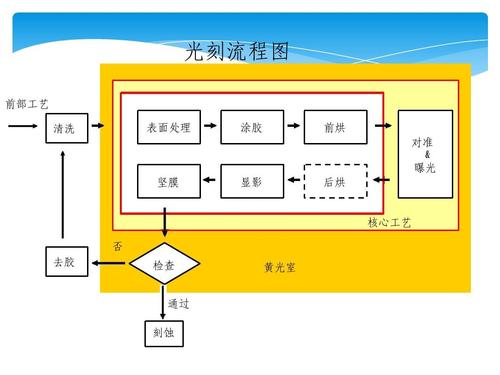

光刻：光刻是芯片制造中最关键的步骤之一。
它利用光刻机将设计好的电路图案投影到晶圆表面的光刻胶上。
光刻胶在光照下会发生化学反应，通过显影技能将电路图案精确地复制到晶圆上。

蚀刻：蚀刻分为湿法蚀刻和干法蚀刻两种。
湿法蚀刻利用化学溶液去除晶圆上未被光刻胶保护的部分；干法蚀刻则利用等离子体等物理方法精确掌握蚀刻深度和形状。

离子注入：为了提高芯片的电学性能，须要将掺杂剂离子注入到晶圆表面。
这些离子会改变材料的电导性，从而实现特定的电路功能。

薄膜沉积：在晶圆表面沉积绝缘层、导电层等薄膜，以构建芯片的各个功能层。
这些薄膜的厚度常日在次微米到纳米级之间，对工艺掌握哀求极高。

封装测试是将制造好的芯片封装成终极产品并进行测试的过程。
封装可以保护芯片免受物理和化学损伤，同时供应与外部电路的接口。
测试则用于验证芯片的性能和可靠性是否符合设计哀求。

封装：将芯片封装在塑料或陶瓷封装中，并连接引脚以便与外部电路连接。
封装过程中须要考虑散热、旗子暗记完全性等多个成分。

测试：对封装好的芯片进行功能测试和电气测试。
功能测试用于验证芯片是否能按设计哀求正常事情；电气测试则用于检讨芯片的电气参数是否知足哀求。

四、总结

芯片制造流程是一个繁芜而精密的过程，它涵盖了从芯片设计到晶圆制造再到封装测试的多个环节。
每一步都须要高度精确的设备和工艺掌握以确保终极产品的质量和性能。
随着半导体技能的不断发展和创新，芯片制造流程也在不断优化和完善以适应更高性能、更低功耗和更小尺寸的需求。
作为科技领域的核心部件之一，芯片的发展将连续推动全体人类社会的进步和发展。
