7 纳米芯片是当今已量产之最前辈制程产品，金属材料加入钴（Co）是关键，但钴（Co）真的完备取代原来的铜（Cu）了吗？
人工聪慧及大数据时期来临，芯片也必须透过不断微缩提升效能？然而面对7 纳米前辈制程，如何生产出效能更高、耗电更少、面积更小，又符合可靠度哀求的芯片，是当今半导系统编制程上的主要课题。
当今，随着摩尔定律，半导体7 纳米前辈制程已进入量产阶段，从材料工程上来看，电晶体接点与导线的重大金属材料进行变革，是解除7 纳米以下前辈制程效能瓶颈的关键。
这重大的金属材料便是──钴（Co）。然而坊间传言以钴（Co）取代铜（Cu）的真实性如何？
宜特材料剖析实验室这次直接实测已量产的7 纳米芯片，带您进入7 纳米的微缩天下。

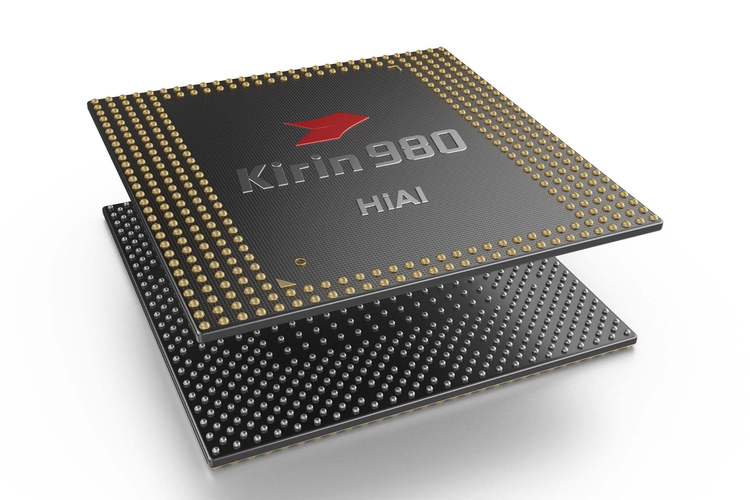

▲ 图1
降落RC Delay，提升芯片运行速率
在积体电路中，「电阻─电容延迟韶光」（RC Delay）是影响半导体元件的速率或性能的主要参数之一。
随着半导系统编制程推进至7 纳米，不仅金属连线（interconnect）层数越趋增加，导线间的间隔也不断微缩；当电子讯号在层数非常多的金属连线（interconnect）间传送时，其产生的「电阻─电容延迟韶光」（RC Delay），将严重减低半导体元件的速率。如何降落「电阻─电容延迟韶光」（RC Delay）、增加半导体元件运行速率，是一主要课题。
IC 制程微缩，阻障层有相对增加电阻的风险
铜（Cu）和铝（Al）是半导体后段制程（Back End Of Line，BEOL）金属连线（Interconnect）最常利用的金属材料。而铜紧张会被用于前辈制程的「金属连线」，来自于铜导电性比铝好，不过铜（Cu）原子在介电层的扩散系数远比铝原子大，为防止铜（Cu）扩散在介电层所造成线路短路。以是，在半导系统编制程，就必须利用更致密的「氮化钽」（TaN），取代柱状晶构造的「氮化钛」（TiN），借此避免铜扩散。
然而，此氮化钽（TaN）比氮化钛（TiN）的电阻系数大很多，相差十倍以上（拜会表1），利用氮化钽（TaN）为铜的阻障层，将会有使金属连线电阻增加的风险。
▲ 表1：TaN 及TiN 电阻系数。
金属线上的电阻为「铜线电阻」加「氮化钽（TaN）层电阻」的总和。铜线尺寸大时，氮化钽（TaN）层引起的电阻增加比例不大，可忽略不计。但是当芯片微缩到非常小，匆匆使铜线的尺寸也逐渐缩小时，氮化钽（TaN）层贡献的电阻比例就愈来愈大。宜特材料剖析实验室利用并联电阻简化打算氮化钽层电阻贡献度（见表2）。铜线横截面尺寸由200 纳米降到20 纳米，则氮化钽层电阻贡献度约增加大于40 倍。
▲ 表2：氮化钽层电阻贡献度，利用并联电阻简化打算。
然而，在铜（Cu）制程中，因铜的随意马虎扩散的特性关系，以是也不能藉由降落氮化钽（TaN）层的「厚度」来减少电阻，否则就会失落去阻障功能。因此在7 纳米IC 制程中，利用新材料取代铜导线或阻障层变成很主要的课题。
降落7 纳米芯片的电阻，金属材料是选用是关键
那该如何减低氮化钽（TaN）层的电阻呢？调度该层的金属材料就成为关键。经研究，创造金属钴（Co）是加入氮化钽（TaN）阻障层的极佳候选材料，钴（Co）不但降落阻障层的电阻，而且可以降落阻障层厚度，一石二鸟。
双层打仗窗设计，让钴（Co）发挥最大效能
金属导线和矽基板上半导体元件之间的贯串衔接称为打仗窗（contact），紧张是靠钨（W）贯串衔接，其阻障层材料是氮化钛（TiN）。在铜金属化制程中，如何降落W / TiN 的打仗窗的电阻，钴（Co）又成为最佳候选者。但是，用钴（Co）直接完备取代W / TiN 直接和铜打仗，则铜和钴随意马虎固溶在一起，造成金属导线电迁移性能会变差。于是有了双层打仗窗的制程设计。
实测7 纳米制程芯片，透视钴（Co）是否完备取代铜（Cu）
阐发完为什么要利用钴（Co）的缘故原由后，宜特材料剖析实验室进行实测，一起来看看钴（Co）是用在7 纳米制程芯片的那些地方？钴（Co）真的完备取代铜（Cu）了吗？
前期样品制备作业
为了实行剖析7 纳米前辈制程产品的剖析，宜特材料剖析实验室采购市售手机干系部品，取得Kirin 980 CPU。由于此CPU 是封装在手机电路板上，必须前辈行干系部品的拆解（Tear down），以及干系构造不雅观察的剖析工程，包括X 光剖析、去锡球、去封装、去胶、红外线定位、研磨、吃酸、CPU / DRAM 双芯片分离等技能，末了终于取得Kirin 980 芯片。
利用TEM 实际不雅观察
宜特材料剖析实验室利用穿透式电子显微镜（Transmission electron microscope，TEM），搭配高性能的能量散布X 射线谱术（Energy-dispersive X-ray spectroscopy，EDS / EDX），借此解析7 纳米芯片的前段制程（Front End Of Line，FEOL）及后段制程（Back End Of Line，BEOL）。
宜特材料剖析实验室透过TEM 及EDS 不雅观察芯片构造里头第一层（M1）与第二层（M2）金属层，解析7 纳米的鳍状电晶体（FinFET）、闸极（Gate）、打仗窗（Contact）（见图2），与相对应钴（Co）及钨（W）（见图3）的身分分布。
▲ 图2：STEM HAADF 影像，显示鳍状电晶体、闸极、打仗窗、M1 和M2 等构造。
▲图3：桃赤色为钴（Co）身分，草绿色为钨（W）身分，对照图2，即可理解钴和钨在构造里分布的环境。
由图2 及图3 两张图比较，宜特材料剖析实验室不雅观察到钴（Co）成为「打仗窗」及「阻障层」材料，而且钴（Co）包覆了全体第一层（M1 ）铜金属层的构造，成为阻障层材料。但Co 没有完备取代打仗窗的W / TiN，可能是由于打仗窗制程与阻障层制程利用不同类型制程，造成Co 与周围材料反应的状况不同，致使打仗窗的Co 无法完备取代W/TiN。
结论
由TEM 结果可知，钴（Co）的用场并非取代铜（Cu）。钴用在铜的阻障层，且只有取代一半的打仗窗。因此宜特材料剖析实验室得以证明钴（Co）在7 纳米前辈制程产品，并未完备取代铜（Cu）。
