4013芯片组成的延时开关电路_电路_继电器

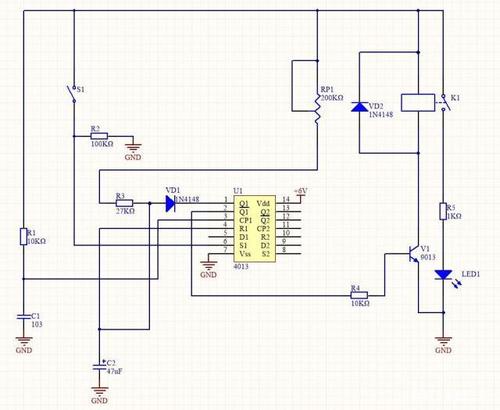

延时开关电路事理图

电路组成

由4013芯片D触发器及三极管、继电器等外围元件组成定时开关。

事理简介

按动开关S1（指开关器件）后，定时启动，4013的置位端S1（4013芯片的第6个引脚）为高电平“1”状态，以是输出端Q1为高电平，!Q1（Q1的取反）为低电平，经由电阻R4加到V1的基极，V1截止，继电器K不吸合，LED1处于熄灭状态。

此时VD1处于反偏而截止，C2通过RP1和R3充电，4013的复位端R1的电平按照指数规律上升，当上升到R1真个阈值电平时，D触发器立即翻转复位，Q1端输出为低电平状态，!Q1端输出为高电平状态，于是V1导通，继电器吸合，LED1规复点亮，定时结束。
与此同时，C2经由VD1放电，为下次定时做准备。

定时韶光的是非取决于RP1+R3和C2的乘积。
取值越大，延时时间越长。

实验提示

本电路的接法是实现了开关的延时闭合，如果须要延时断开的事情办法可以通过改变三极管V1的类型，将NPN型管换成PNP型管即可。

也可以利用继电器的另一组常闭触点来掌握负载，实验延时断开的目的。

本实验中，R3、C2的取值均较小，以是延时时间比较短；可以调度RP1,LED1熄灭韶光的是非发生变革。

电路中只利用了双D触发器4013芯片中的一组引脚。
另一组没有用到可不做处理。

此电路用到了4013逻辑芯片来掌握延时，可与前面讲到的光控延时开关电路比拟学习，灵巧利用，学得会更稳定些！
