PoE（Power over Ethernet）是指通过网线传输电力的一种技能，它许可IP电话、无线AP、安全网络摄像头和其它基于IP的终端，通过现有的CAT-5以太网根本举动步伐接管与数据并行的电力。
PoE将数据和电源集成在同一根线上，确保现有构造化布线安全的同时，担保现有网络的正常运作，最大限度地降落本钱。

而PoE技能的核心则是PoE芯片，这种芯片卖力将电能和数据旗子暗记领悟在单一的以太网电缆中，让一根网线不仅向终端传输数据包，还供应终端运行时所需电能，相较于传统的方案来说简化了布线设置，还降落了设备的安装和掩护本钱。

而一个完全的以太网供电系统由链路部分、PD（受电设备）和 PSE（供电设备）组成，PSE通过向网络电缆施加电压来向PD供电。

2024（春季）亚洲充电展，3月20-22日将在深圳举办，届时将有多家PoE芯片企业参展，并发布多款新品和参考设计。

全体PoE技能演进的进程便是供电功率不断升高的过程，为了规范和促进PoE供电技能的发展，办理不同厂家供电和受电设备之间的适配性问题，IEEE标准委员会先后发布了三个PoE标准：IEEE 802.3af标准、IEEE 802.3at标准、IEEE 802.3bt标准。

从IEEE 802.3af的15W，再到IEEE 802.3at的30W以及目前最高的IEEE 802.3bt 90W，PoE供电功率的不断提升让PoE适配的运用不断增多。
尤其是90W/71.3W（发送/吸收）标准出来往后，扩展负载输入端功率范围的好处是显而易见的，HMI、5G微基站等新的终端设备都开始PoE进行供电。

PoE芯片盘点

充电头网精心统计了参与2024（春季）亚洲充电展的个中三家PoE芯片厂商所推出的多款PoE专用芯片，并将这些信息汇总整理形成了下表，详细展示了各家企业的主打产品及其封装特点。

silan士兰微

杭州士兰微电子株式会社（600460）坐落于杭州高新技能家当开拓区，是专业从事集成电路芯片设计以及半导体微电子干系产品生产的高新技能企业。
公司成立于1997年9月，总部在中国杭州。
2003年3月公司股票在上海证券交易所挂牌交易，是第一家在中国境内上市的集成电路芯片设计企业。
截至2023年三季度，公司业务总收入为RMB 78亿元（含税），总资产达到RMB 172.6元。

得益于中国电子信息家当的飞速发展，士兰微电子已成为海内最具规模的集成电路芯片设计与制造一体（IDM）的企业之一。
公司的技能与产品涵盖了浩瀚领域，在多个技能领域保持了海内领先的地位，如绿色电源芯片技能、MEMS传感器技能、LED照明和屏显技能、高压智能功率模块技能、第三代功率半导体器件技能、数字音视频技能等。
士兰微在IGBT制造商排名中位列环球第六，在IPM干系产品市场排名中位列环球第八，在MOS产品市场排名中位列环球第十。
同时利用公司在多个芯片设计领域的积累，为客户供应针对性的芯片产品系列和系统性的运用办理方案。

士兰微电子产品广泛运用于汽车、新能源、安防、工业、白电、笔电、手机、通讯、电力电子等行业，个中士兰微PIM模块产品受到各大新能源汽车厂商青睐，士兰微IPM智能功率模块产品已经成为海内白电领域的第一品牌，士兰微MEMS传感器产品是手机行业中国产半导体的第一选择，也是环球第三家、海内唯一的被光彩/OPPO/VIVO/小米四大手机厂接管的供应商。

士兰微电子秉承“诚信、忍耐、探索、激情亲切”的核心理念，以不断发展的电子信息产品市场为依托，捉住当前半导体集成电路家当快速发展的机遇，设计与制造并举，强化投入，持续提升特色工艺集成电路产品、功率半导体、传感器的技能能力，扩大家当根本，为造诣海内紧张的、综合型的半导体集成电路设计与制造企业而努力，并向国际有名品牌的集成电路企业迈进！

SD4952B是一款基于IEEE 802.3af标准的PD以及DC/DC掌握器。
该芯片的PD掌握器部分为以太网供电系统中的受电设备供应了特色电阻检测、功率分级和浪涌限流等功能。

SD4952B内部集成了耐压100V导通阻抗0.6Q的功率MOSFET，内置限流保护、欠压保护和过热保护。
DC/DC掌握器部分内置200V功率MOSFET，采取原边掌握(PSR) 办法，适用于Flyback拓扑，供应精确的恒压掌握环路，事情于PWM+PFM模式，具有较高的系统效率和良好的EMI特性。

SD4924S是一款兼容IEEE 802.3 af/at标准的以太网受电设备掌握器芯片。
该芯片为以太网供电系统中的受电设备供应了检测、分级和浪涌限流等功能。

SD4924S内部集成了耐压100V导通阻抗0.6Q的功率MOSFET，支持最大960mA的事情电流。
芯片内置欠压保护和过热保护，并供应高电平的电源良好旗子暗记，采取SOP-8-225-1.27封装，适用于视频监控、IP电话、无线AP等领域。

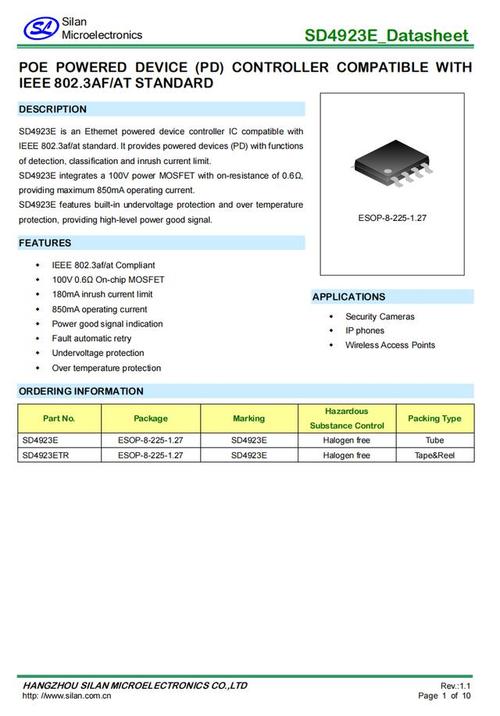

SD4923E是一款符合IEEE 802.3af/at标准的以太网供电设备掌握器芯片。
该芯片的PD掌握器部分为以太网供电系统中的受电设备供应了特色电阻检测、功率分级和浪涌限流等功能。

SD4923E集成了一个100V功率MOSFET，其导通电阻为0.6Ω，可供应最大850mA的事情电流。
此外，SD4923E还具备内置的欠压保护和过温保护功能，为系统供应高水平的电源状态旗子暗记。

无锡众享科技有限公司成立于2016年10月，在深圳、中山设有分支机构。

信息时期下创新交叉领悟，系统集成特色突出，领悟化，智能化，节能化的趋势未来将更加突出。
公司聚焦工业掌握、智能物联、绿色能源三大领域的产品，以系统级产品运用开拓为根本，可根据客户需求供应定制化产品及做事。

公司经营团队具有二十年以上半导体研发、发卖、团队管理履历，拥有成熟的渠道通路、丰富的行业背景，理解行业脉络和终端运用领域需求。
并借助于严格的质量管理体系和家当资源上风，为客户供应优质稳定的产品。

PD快充（Power Delivery）是USB连接器中的一种最新的快速充电技能，在利用期间具有唤醒、智能协商、安全设置及实时监控功能，将充电过程中实现更低的损耗、更高的效率、更安全的功率传输。

AS2001AP是一款四通道，兼容IEEE 802.3 af/at 以太网供电 PSE 掌握器芯片，每个端口均支持启动inrush掌握，相应韶光小于100us，单通道功率限定30W，在总功率大于60W时，将停滞增加供电通道；在负载变动时，如总功率大于60W，将关闭功率增加的通道。

AS2001AP支持3.3V或5V供电，采取SOP16封装，适用于网络交流机、网络摄像头、网络电话、路由器等领域之中。

AS2101AP是一款单通道，兼容IEEE 802.3 af/at以太网供电PSE 掌握器芯片，其单芯片可支持1口PSE管理，支持启动inrush掌握，功率限定在30W，支持Led支持启动指示，支持告警（过流，过压，短路，过功率），并在通道重新启动后，打消告警。

AS2101AP支持3.3V-5V供电；支持过流、过压、短路保护、支持短路/空载不启动功能，采取SOP8封装，适用于网络交流机、网络摄像头、网络电话、路由器等领域之中。

AS7001EP是一款IEEE 802.3at PoE高功率PD接口IC，这款8引脚集成电路包含实现IEEE802.3attype2类受电设备(PD)所需的全部功能。
该掌握器的内部开关电阻部低至0.5欧姆，该掌握器能够持续在高达0.85A的电流运行。

AS7001EP具有一个赞助电源检测（APD）输入，可以优先连接外部电源适配器。
它还具有100伏耐压的导通晶体管，75mA浪涌电流限定，2类指示，自动重试故障保护，开泄电源正状态输出的特点。

AS7016AQ 是一款用于太网供电系统（PoE）的 DC/DC掌握器。
采取原边掌握（PSR）办法，适用于Flyback拓扑，供应精确的恒压掌握环路，具有较高的系统效率和良

好的EMI特性。

这款集成电路包含实现IEEE802.3attype2类受电设备(PD)所需的全部功能。
该掌握器的内部开关电阻部低至0.45欧姆，使该掌握器能够持续在高达0.85A的电流运行。
AS7016AQ具有一个赞助电源检测（APD）输入，可以优先连接外部电源适配器。
它还具有100伏耐压的导通MOSFET，75mA浪涌电流限定，2类指示，自动重试故障保护，开泄电源正状态输出的特点。

为了得到更高的效率和更好的性能，AS7016AQ采取自适应 PWM/PFM 掌握驱动反激变换器。
集成有多种保护功能：VCC欠压保护(UVLO)、VCC过压保护(OVP)、逐周期限流保护(OCP)、短路保护(SLP)和VCC箝位等。

AS7060AE 是一款支持 IEEE 802.3 af/at 协议的以太网供电受电设备接口掌握器芯片。
它给 POE 系统中的 PD 供应特色阻 抗检测、功率分级和事宜标记、浪涌冲击电流掌握 等功能，且在片上集成了一颗100V 0.67Ω 的功率 MOSFET 作为旁路开关。

AS7060AE 具备完全的电流掌握功能，在PD 的 DC/DC 输入端上电过程中，AS7060AE将浪涌冲击电流限定在 91mA，上电完成后将电流保护阈值切换成 835mA 。
AS7060AE 还具有供电设备 (Power Source Equipment, PSE)类型指示功能，经由功率分级和事宜标记后， T2P 引脚会指示 PSE 属于 1 型 还是 2 型。

AS7060AE 兼容赞助适配器供电功能，可以在 PSE 供电和赞助适配器供电之间平滑切换。
此外， AS7060AE 还具备完备的 OTP 功能，有效保护芯片过热破坏。

AS7064BQ 是一款支持 IEEE 802.3 af/at 协议的以太网供 电 (Power over Ethernet ， POE)受电设备 (Powered Device ， PD)接口掌握器(Power Interface ， PI)。
它给 POE 系统中的 PD 供应特色阻抗检测、功率分级和事宜标记、浪涌冲击电流掌握 等功能，且在片上集成了一颗100V 0.67Ω 的功率 MOSFET 作为旁路开关, 采取原边掌握（PSR）办法，内置150V高压MOS，原边取样来进行精确的恒流、恒压掌握。
在恒流模式下，输出功率可由CS脚外接的取样电阻Rcs设定。
在恒压模式下，芯片的多种事情模式可以担保较高的整体转换效率。

AS7064BQ 具备完全的电流掌握功能，在PD 的 DC/DC 输入端上电过程中，AS7064BQ将浪涌冲击电流限定在 91mA，上电完成后将电流保护阈值切换成 835mA 。
AS7064BQ 还具有供电设备 (Power Source Equipment, PSE)类型指示功能，经由功率分级和事宜标记后，T2P 引脚会指示 PSE 属于 1 型 还是 2 型。

AS7064BQ 兼容赞助适配器供电功能，可以在 PSE 供电和赞助适配器供电之间平滑切换。
此外，AS7064BQ供应上电软启动功能与各种可自规复的保护功能，包括逐周期限流保护（OCP），VCC 过压保护（OVP），VCC 过压箝位，欠压保护（UVLO）等。
AS7064BQ具有较高的系统效率和良好的EMI性能。

AS7828YP 是一款基于 IEEE 802.3af 标准的 PD 以及 DC/DC 掌握器。
该芯片的 PD 掌握器部分为以太网供电系统 (PoweroverEthernet,PoE) 中的受电设备供应了特色电阻检测、75mA浪涌限流等功能，其内部集成了耐压100V导通阻抗0.6Ω的功率MOSFET，内置限流保护、欠压保护和过热保护。

AS7828YP的事情电流为760mA，DC/DC掌握器部分内置150V功率MOSFET，采取原边掌握(PSR)办法，适用于Flyback拓扑，供应精确的恒压掌握环路，事情于PWM+PFM模式，具有较高的系统效率和良好的EMI特性，采取SOP-8封装，适用于无线AP、IP电话、视频监控等领域。

AS7800AP是一颗高精度离线式开关电源电路，运用于以太网供电系统的低功耗DC/DC掌握器。
AS7800AP利用原边取样来进行精确的恒流、恒压掌握。

在恒流模式下，输出功率可由CS脚外接的取样电阻Rs设定。
在恒压模式下，芯片的多种事情模式可以担保较高的整体转换效率。
此外，芯片内置有线压降补偿，由此取得良好的负载调度率，轻载时降频事情。

AS7800AP供应上电软启动功能与各种可自规复的保护功能，包括逐周期限流保护（OCP），VDD 过压保护（OVP），VDD 过压箝位，欠压保护（UVLO）等。
AS7800AP具有较高的系统效率和良好的EMI性能。

AS7808AP 是一款用于太网供电系统（Power over Ethernet, PoE）的 DC/DC掌握器。
采取原边掌握（PSR）办法，内置150V高压MOS，原边取样来进行精确的恒流、恒压掌握。
在恒流模式下，输出功率可由CS脚外接的取样电阻Rcs设定。
在恒压模式下，芯片的多种事情模式可以担保较高的整体转换效率。

AS7808AP供应上电软启动功能与各种可自规复的保护功能，包括逐周期限流保护（OCP），VDD 过压保护（OVP），VDD 过压箝位，欠压保护（UVLO）等。
AS7808AP具有较高的系统效率和良好的EMI性能。

无锡众享科技有限公司参加充电头网主理的2024（春季）亚洲充电展，展位号位于B区B74，3月20-22日欢迎到临展会现场互换、洽谈。

茂睿芯科技有限公司是一家致力于高性能仿照和稠浊旗子暗记集成电路设计、研发、发卖与技能做事的公司，由拥有国际一流半导体丰富事情履历的资深专家团队创立，产品紧张定位于高性能电源管理、汽车电子、功率驱动模块、电机驱动及传感器技能等运用，已在通信、工业以及消费类电源领域取得较为卓著的成绩。
目前公司在前辈工艺制程上积累了大量知识产权，已得到授权专利27件（发明专利17件，实用新型10件），另得到集成电路布图权42件，具备快速研发及量产仿照和稠浊旗子暗记集成电路能力，茂睿芯于2023年被认定为国家级专精特新“小巨人”企业。

MK3614是一款高密度集成的自主单端口以太网供电设备（PSE）掌握器，专为IEEE 802.3af/at以太网供电（PoE）系统设计，可全自主事情，无需外接掌握器。

MK3614采取单电源供电，耐压可到80V，启机电压32V，充分支持IEEE802.3 规定的44V-57V运用，具备130uA的超低待机功耗，在3.PD断开时，MK3614检测阶段待机电流可以做的200uA以下，降落PSE模块的待机功耗，同时集成0.3Ω MOSFET，可减小事情时芯片的损耗，轻松过适配器待机功耗标准。

MK3614支持Class 3 和 Class 4 配置，单芯片能够向PD供应高达30W的功率，可更好地知足设备的功率需求，通过供应不同功率级别的支持，PoE设备能够灵巧适应各种设备类型。
MK3614供应供电设备（PD）检测、分类、电流限定、负载掉电检测以及操作电流水平等功能。

MK3614外围精简，集成MOSFET和 Sense电阻，仅须要两颗器件（输出电容和输出TVS）即可将普通54V适配器改造成带PoE协议的适配器，为客户节省配件和布板本钱。
同时其单个LED管脚是开漏输出，可指示7种PSE事情状态，能及时显示芯片的事情状态以及非常缺点。

MK3614支持Midspan（PoE功能模块在设备外）或Endpoint（PoE功能模块集成到设备内）两种类型，个中Midspan模式功能具有较长的检测回退计时器。
MK3614采取SOP8-EP封装，底部焊盘仅用于散热，SMT加工大略，具有短路保护、欠压保护、过流保护以及过温保护等保护机制，可有效担保系统安全。

干系阅读：

1、提前布局PoE市场，茂睿芯推出IEEE 802.3af/at 全集成单口PSE掌握器MK3614

相对付MK3614，MK3614H的电流限定从原来的0.75A提升到了更高的1.1A，同时额定功率也从30W增加至50W。
这意味着MK3614H能够供应更大的电流支持，为网络设备供应更强大的供电能力，从而知足对高功耗设备的需求。

MK3614H是一款高密度集成的自主单端口以太网供电设备（PSE）掌握器，专为IEEE 802.3af/at以太网供电（PoE）系统设计，可全自主事情，可供应供电设备（PD）检测、分类、电流限定、负载掉电检测以及操作电流水平等功能，并许可向PD供应高达50W的电力。

MK3614H集成了80V 0.3Ω功率MOSFET及采样电阻，支持单电源供电，启机电压32V，充分支持IEEE802.3 规定的44V-57V运用，仅须要两颗器件（输出电容和输出TVS）即可将普通54V适配器改造成带PoE协议的适配器，为客户节省配件和布板本钱。
同时其单个LED管脚是开漏输出，可指示7种PSE事情状态，能及时显示芯片的事情状态以及非常缺点。

MK3614H单个LED管脚（开漏输出）指示7种PSE事情状态，能及时显示芯片的事情状态以及非常缺点，采取ESOP8封装，底部焊盘仅用于散热，SMT加工大略，并具有短路保护、欠压保护、过流保护以及过温保护等保护机制，可有效担保系统安全。

相对付MK3614H，MK3614P的电流限定从原来的1.1A提升到了更高的1.43A，同时额定功率也从50W增加至60W。
这意味着MK3614P能够供应更大的电流支持，为网络设备供应更强大的供电能力，从而知足对高功耗设备的需求。

MK3614P是一款高密度集成的自主单端口以太网供电设备（PSE）掌握器，专为IEEE 802.3af/at以太网供电（PoE）系统设计，可全自主事情，可供应供电设备（PD）检测、分类、电流限定、负载掉电检测以及操作电流水平等功能，并许可向PD供应高达50W的电力。

MK3614P集成了80V 0.3Ω功率MOSFET及采样电阻，支持单电源供电，启机电压32V，充分支持IEEE802.3 规定的44V-57V运用，仅须要两颗器件（输出电容和输出TVS）即可将普通54V适配器改造成带PoE协议的适配器，为客户节省配件和布板本钱。
同时其单个LED管脚是开漏输出，可指示7种PSE事情状态，能及时显示芯片的事情状态以及非常缺点。

MK3614P单个LED管脚（开漏输出）指示7种PSE事情状态，能及时显示芯片的事情状态以及非常缺点，采取ESOP8封装，底部焊盘仅用于散热，SMT加工大略，并具有短路保护、欠压保护、过流保护以及过温保护等保护机制，可有效担保系统安全。

茂睿芯（深圳）科技有限公司参加充电头网主理的2024（春季）亚洲充电展，展位号位于B区B107、B108，3月20-22日欢迎到临展会现场互换、洽谈。

PoE分为供电设备PSE和受电设备PD，在供电设备PSE和受电设备PD的IC选择上大家一样平常都会选择参与了802.3bt标准与以太网同盟徽标操持的厂商来做，这样在互操作性和合规性上更有把握。
以往说到PoE芯片，最先想到的还是欧美厂商，如Akros Silicon、Flexcomm、Maxim、Microchip、TI这些。
但随着这些欧美厂商将重点布局领域转向汽车、工业，国产PoE芯片的原厂得到了不错的市场机会。

本文精心统计了三家国产芯片厂商推出的多款国产PoE芯片，这些国产PoE芯片的推出标志着中国在电力供应与数据传输领悟领域的技能实力逐渐崭露锋芒。
个中，一些厂商通过持续的研发和创新，成功地知足了市场对高效、可靠、安全PoE办理方案的需求。
