近年来,由于5G 商用化的步伐加快和对毫米波技能的进一步研究,移动通信正迎来一个全新的时期。
目前,天下各国对付5G通信频段的划分各不相同,除了已经得到授权的频段之外,还有一些未授权的频段亟需开拓。
对付5G毫米波通信系统来说,超宽带和低功耗一贯都是主要指标。
为了构建一个适用于5G运用的超宽带毫米波收发器,频率综合器(PLL)是最主要的模块,而注入锁定分频器(ILFD)便是毫米波PLL中亟待攻破的卡脖子部分。
目前天下上已揭橥的毫米波ILFD都不能同时覆盖所有5G授权和未授权的频段。
因此,一个可以同时支持环球所有频段的超宽带注入锁定分频器至关主要。
潘权课题组以“Analysis and Design of Tuning-Less mm-Wave Injection-Locked Frequency Dividers with Wide Locking Range Using 8th-Order Transformer-Based Resonator in 40 nm CMOS”为题的论文实现了天下上最宽的锁定例模和最高的能效比,可以覆盖环球所有5G毫米波频段,整体性能达到天下领先水平,为毫米波领域注入锁定分频器设计供应了一个可行方案,对5G通信的高频段多频带运用有其实际意义。

值得一提的是,在不影响电路性能的条件下,团队特意把芯片版图设计成三朵花的形状,期望南科大未来在芯片领域有更多独立自主的高质量科研成果。

南科大年夜潘权团队在高速通信芯片设计领域取得系列新成果_毫米波_电路 南科大年夜潘权团队在高速通信芯片设计领域取得系列新成果_毫米波_电路 互联网

图1.三款芯片的显微图

南科大年夜潘权团队在高速通信芯片设计领域取得系列新成果_毫米波_电路 南科大年夜潘权团队在高速通信芯片设计领域取得系列新成果_毫米波_电路 互联网
(图片来自网络侵删)

南科大深港微电子学院科研助理姜棋耀为论文第一作者,潘权为唯一通讯作者,南科大为论文第一单位。
本事情得到了国家自然科学基金、广东省自然科学基金和深圳市发展改革委员会项目的支持。

在高速芯片技能飞速发展确当下,时钟数据规复技能作为通信系统的根本模块,保障了实际可用的可靠带宽,在工业生产中举足轻重。
潘权课题组硕士研究生肖文博、博士后黄奇伟、Hamed Mosalam等采取40nm CMOS工艺,成功设计并验证了一款低功耗注入锁定型数据时钟规复电路(ILCDR)。
该成果以“A 6.15-10.9 Gb/s 0.58pJ /bit Reference-Less Half-Rate Clock and Data Recovery with ‘Phase Reset’ Scheme”为题揭橥。
论文提出一种高效的“Phase Reset”(相位复位)方法以周期性对齐时钟和数据上升沿的相位。
个中,频率偏差可通过比较数据上升沿和对齐后的时钟来提取。
同时,利用低功耗两级注入锁定型环形数控振荡器在供应四相交轴时钟的同时显著地减少了功耗。
基于这种架构搭建的CDR在供应0.9V电压的条件下功耗仅为5.8mW,经丈量高频抖动容限(JTOL)为0.15UIpp。
并且,提出的CDR在能量效率上实现重大提升,能效比为0.58pJ/bit,达到国际同类型电路最佳水平。

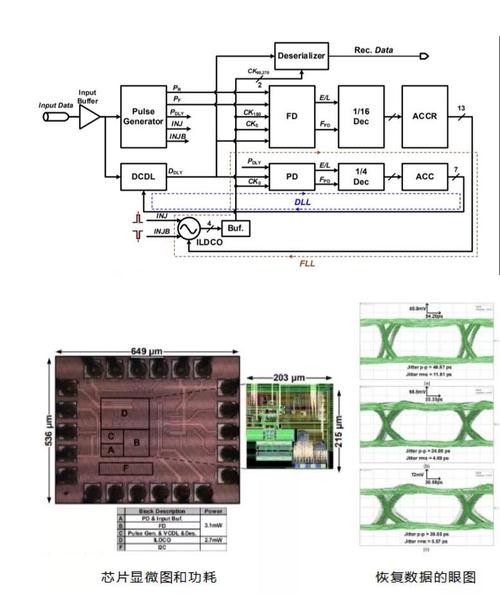

图2.新型超低功耗CDR系统架构图

南科大深港微电子学院硕士研究生肖文博和博士后黄奇伟为论文共同第一作者,潘权为唯一通讯作者,南科大为论文第一单位。
本事情得到了国家自然科学基金、广东省自然科学基金和深圳市发展改革委员会项目的支持。

随着云打算设备和多媒体设备数目的飞速增长,人们对传输速率的哀求越来越高,相较于传统的铜互连电路,高速光通信电路凭借其稳定、高能效和极低的信道损耗等优点被广泛用于各大数据中央。
跨阻放大器(Transimpedance Amplifier,TIA)是高速光通信电路的核心模块。
在传统TIA中,光电二极管较大的寄生电容会显著影响带宽,若通过捐躯增益来换取带宽会带来较大输入噪声,严重影响旗子暗记传输质量。
同时,传统TIA架构会花费较大的功耗,这无疑给高速光通信电路的设计带来了更大的寻衅。
潘权课题组以“A 58-dBΩ 20-Gb/s inverter-based cascode transimpedance amplifier for optical communications”为题的论文提出基于反相器的Cascode架构TIA,利用Cascode构造的高增益来降落输入阻抗和等效噪声电流,进而提升TIA的带宽和灵敏度。
此外,电路还采取了串联电感峰化和负电容补偿等多种手段提高电路带宽,大大提升了电路的传输速率。
该研究中,电路采取TSMC 65nm工艺,在58 dBΩ的增益下,数据传输速率达到20Gb/s,而功耗仅为4 mW,FoM高达454。

图3.TIA电路构造图以及芯片照片及其测试结果

南科大深港微电子学院2019级硕士研究生罗年夜军论文第一作者,潘权为通讯作者,南科大是论文唯一单位。
本事情得到了国家自然科学基金、广东省自然科学基金和深圳市发展改革委员会项目的支持。

论文链接:

1、 https://ieeexplore.ieee.org/document/9728743

2、 https://ieeexplore.ieee.org/document/9585315

3、http://www.jos.ac.cn/article/doi/10.1088/1674-4926/43/1/012401

供稿:深港微电子学院

通讯员:杜玉梅

主图:丘妍

编辑:朱增光
