比较后来发布的产品以及市情上其他夸年夜的毫无音质可言的作坊产品，这真是一款诚意满满的作品，非常少见的让利于民，让大众也体验了一把来自大牌的品质关怀。
搜索了一下目前还没有此机的拆机图，自封为全网首拆，特殊分享给广大爱好者一同欣赏，令人惊异的是，在小小的机身里满满当当容纳了多个独立电路板，视觉饱满感爆棚，元器件琳琅满目，可谓是不惜工本，每个电板都与多个电板之间连接，但却井井有条。在拆解时也是颇费了一番功夫，电板的位置安排都很紧凑，牵一发而至全身，没有任何多余的空间供非专业拆解，以是还是有一定危险系数在里面，好在末了完备复原并没有剩下零件，赞一下我自己。由于我并不是专业人士，在拍摄特写部分时不一定准确，但只管即便使每张照片都清晰可见，部分没有查询到信息的原件就不作解释了，还请专家学者多多辅导多多包涵
机器外不雅观
可以看出机器前面板和上面板是一体的，并且是非常厚的金属，我做了个实验，人站在上面毫无问题
两个侧面各装了一个装饰塑料板，同时看出底面、侧面和后面是一整块金属
打开之后的样子
主体和前面板之间的连接情形，可以看出操作和指示电路板是独立嵌在机身框架之外的部分，设计非常风雅
操作面板后面的整体布局
机身内布局
拆下音量掌握模块和屏蔽罩之后的样子
前置USB接口正面
前置USB接口背面
按键和指示电路板正面，含开关、模式选择按钮和九枚指示灯
按键和指示电路板背面
红外遥控吸收模块背面
红外遥控吸收模块正面，右下角那个便是吸收器，含其余两枚指示灯
操作面板背面含生产日期信息2014.12.30
6.35耳机接口模块
音量掌握旋钮模块，包含电动驱动马达
音量掌握旋钮模块背面
音量掌握旋钮模块侧面
音箱接口模块背面
音箱接口模块正面

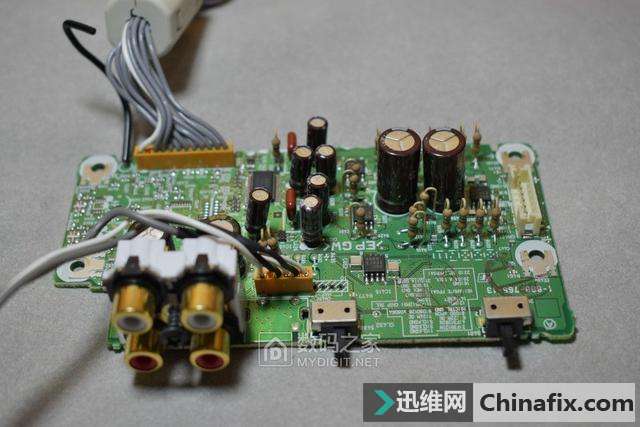

含LINE OUT、IN接口的电路板正面
含LINE OUT、IN接口的电路板背面
含LINE OUT、IN接口的电路板侧面，电容周围这些小巧玲珑的电阻器是为提升音质而设计的
个中的芯片为BB公司高音质解码芯片PCM1795
含LINE OUT、IN接口的电路板
市电进来后前辈的这块板，我们临时称它为电源模块
功放模块
功放模块背面
超大电容器应对声音旗子暗记的剧烈变革，单点接地构造带来跃动感的音质
D5SBA60整流桥
德州仪器LM2876TF功放器，旁边声道独立
KEC公司KIA7907、7807稳压三极管
旗子暗记切换继电器TAKAMISAWA NA12W-K
SG SCT T1A 250V塑封式保险丝
NJW1194电子音量掌握芯片，有效降落失落真
功率继电器
马拉西亚产变压器，真空浸渍清漆，减少运行噪音
数字模块，“心脏”都在这里
数字模块另一壁
数字模块局部，这块最大的芯片的浸染暂未查询到，大致该当是掌握芯片
ADI公司ADSP-21488高性能第四代DSP，DSD母带重制引擎
USB音频处理引擎CM6632A，其上面的芯片是CMOS快闪影象体，可能类似于主板BIOS的浸染
数字模块局部，这块芯片浸染暂未查询到
数字模块局部
数字模块局部
数字模块局部，这块芯片的浸染暂未查询到
数字模块局部
数字模块上的后置USB、同轴、光纤接口
机身框架
紧张部件合照
