前边的文章《单片机技巧：快速入门有诀窍，先从最小系统开始入手，事半功倍》里讲解了单片机最小系统的组成，其最小系统包括，电源电路、晶振电路、下载电路、复位电路等，个中文章《单片机根本入门：什么是上电复位，复位电路怎么设计》已经讲解了复位电路的事情事理，本日来详细讲解一下电源电路。
电子产品要想事情都离不开电源，电源是必须的电路。现在的单片机事情电压一样平常为DC5V或者DC3.3V，对付压差不太大的情形，一样平常利用降压芯片来实现电压的转化。下面先容3.3V和5V常用的转换芯片。
对付3.3V的单片机而言，须要一颗转3.3V的电源芯片。比较常用的是LM1117芯片。该芯片有多种固定输出的规格和可调输出，以固定3.3V输出为例，其电压输入范围为(2.6-15)V，最大输出电流800mA，常用的封装形式有：SOT-223,TO-220,TO-252,TO-263等。外围电路大略，如下图所示。

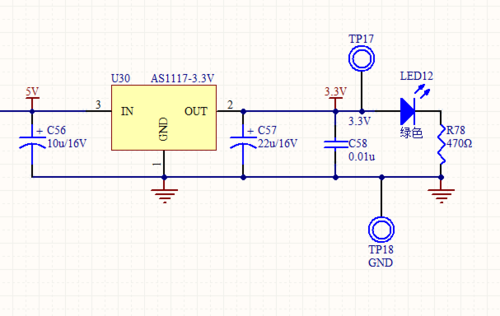

3.3V电源电路图
从上图可以看出只须要几个电容滤波即可，无需其他器件，方便实用。
5V电源系统5V也是单片机常用的供电电源，尤其以51单片机居多。对付5V电源而言，大家比较熟习的芯片是7805，但是7805转换效率比较低，对付电压差比较大的情形须要加装散热片，增大了板子的体积，以是这里不推举7805，推举LM2596。
LM2596是一款DC/DC芯片，输入电压最大可达45V，输出电流最大3A，LM2596的电路图如下所示。
5V电源电路图
从图上可以看出须要一颗功率电感和一个肖特基二极管。LM2596具有使能端，第5引脚接低电平芯片事情，接高电平芯片停滞事情。LM2596的输出打算公式为：
Vout = 1.23×(1+R65/R64),以是通过调节R65/R64的比例即可实现调节电压输出的目的，假设R65=3K,R64=1K,则输出Vout=4.92V。
AD采样参考电源单片机除了要供电外，可能还须要一个参考电源，用作AD采样的基准电压。引脚较少的单片机没有单独的AD电压基准引脚，但是引脚较多的单片机基本都有。单片机基准电压不须要花费较多的电流，以是对芯片的带载能力哀求较低。
这种基准芯片有很多，从本钱及体积考虑，本文推举TL431。TL431的范例电路如下图所示。
参考电源电路图
只须要几个电阻即可实现功能，输出电压Vout=1.25×（1+R67/R66),通过调节R67和R66的比值即可实现输出电压的调节。值得把稳的是电阻R68，该电阻有哀求，TL431要想正常事情须要的阴极电流要大于1mA。
假设给阴极供应2mA的电流，输入为5V，输出为3.3V，则R68=(5-3.3)V/2mA=850欧姆。
以上便是对单片机电源的大略方案先容，如果以为本文对你有所帮助，请点赞，并关注本头条号。感谢支持。
