为啥最近几年谈供电比较多呢？
我们的处理器从32nm到22nm再到14nm再到7nm，随着工艺的不断上升，理论上功耗是呈低落趋势的。
当然我们说的是理论上同规格同缓存同频率同架构，但是现实是，AMD锐龙让原来一成不变的CPU市场变成沙场，也便是现在的“核心战役”，简称“核战”，AMD和Intel在不断的堆积核心以及增加频率，这就使得纵然工艺增强，CPU的功耗也比以往大得多。
CPU的功耗激增，带来的是电源额定功耗增加，散热的增强以及对主板供电的压力增加。
本日蜗牛就和大家大略的先容一下主板的供电
我们知道中国的市电都是220V的，这是不可能直接用在处理器上面，这时候我们的电源会把市电220v转化成12V，但是12V对付CPU来说还是太大了，CPU正常在1V以下。

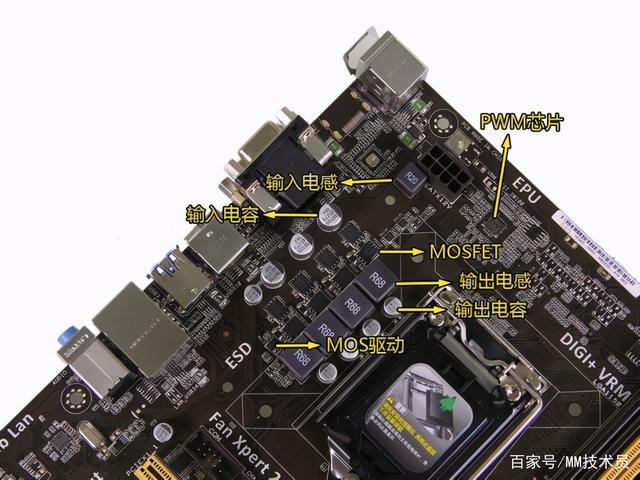

这就须要电容、电感以及MOS管三者相互互助。
个中电容是一个类似电池的玩意，通过不断的充放电，保持两端电压不变，也卖力过滤电流中的杂波，起滤波浸染。
电感就是非常繁芜的了，关系到电磁感应，大略点便是关系到储能、滤波、延迟和振荡等几个方面，是保障板卡稳定的根本。
MOS管实在是一个开关，起过渡电流的浸染,MOS管供电模块吸收到电源的电流后，将其不稳定的电流，过滤为稳定的电流再供给CPU利用。
在这三个之上还有一个更主要的叫PWM掌握器，大略点说它便是BOSS，其他都是听他安排的。
到了现在我们对一款主板的供电哀求是能快速相应，动态功率输出较大精准调节电压，转换效率高并且寿命长。
由于处理器功耗较大，单路供电很难知足CPU的供电需求，以是，多路供电成为办理大功耗CPU的方案，多项供电也的确能增加电流输出。
一样平常来说，我们市情上的低端主板全部采取直出式设计，也便是一样平常的4+2相供电便是4+2，由PWM掌握器单独掌握每一项供电。
但是高端主板较为常用的是倍相和并联，当然不是直出不好，是高相数直出本钱太高，最近技嘉在高端逐渐开始遍及直出了，先说说三者吧。
直出供电：除了本钱高，没任何缺陷，也便是实在的每一个电感对应一组高下桥MOS，然后每组都是单独直接由PWM直接掌握的。
代表型号：技嘉B550 MASTER
倍相供电倍相供电是通过倍相芯片把PWM传来的旗子暗记分成两路，让两边轮流事情，大家可以看蜗牛自己做的示意图。
倍相设计事理比较直出，每个电感也都是一组高下桥MOS，但是两组分成一小组，由倍相芯片掌握，让电感A和电感B轮流干活，说大略点，就和我们开长途车两个司机一样，一个司机开半天累了，安歇换另一个上。这样的好处是不仅提升最大输出电流还能降落温度，使得寿命更长。
识别倍相很大略的便是看后面有没有倍相芯片
代表型号：华擎太极
6个倍相芯片
并联供电
并联电路比较倍相，是没有倍相芯片的，并且是每两个电感共用一组MOS，也便是说比较倍相的轮流供电，并联所有的MOS管和电感都在一直的事情，这就使得并联发热相对较高，但是上风也很明显，电感是供电组成中非常主要的部分，两个电感同时事情拉高PWM频率提升动态相应性能，从而使得CPU超频更加稳定。
代表型号：微星B460/550迫击炮 高端并联华硕ROG系列
这三者的上风缺陷？在英飞凌推出高相数PWM掌握器前，倍相和并联就一贯被辩论，理论上来说倍相是一个电感对应一组MOS，并联是两个电感对应一组MOS。但是实际上很多并联的用料是要比倍相要好，毕竟你让人家逾额打工，以至于实际情形正好相反。
460迫击炮范例的并联设计，每2个电感一组2上2下MOS管
当然了如果用料一样肯定是倍相更好，温度更低，寿命更长。
其余关于几相供电，可能有些小伙伴会创造，10+2.8+2这种，只有这种才是表述精确的，像那种直接说12相供电的，实在是CPU供电加SOC供电，SOC供电并没有啥用，只有10+2的10才是CPU用的，不用核显，其余的2没啥用。
不管是倍相还是并联都是直出代价太大的替代，也都有自己的上风，
其余这里也在扯一下，主板的供电用料固然主要，但是散热马甲更加主要，比如这次的映泰B550拥有最强的90A DRMOS，但是却只有最小的散热马甲，实际体验非常糟糕，连50A的DRMOS都差的远。
现在大部分主板的供电都是绰绰有余的，只要我们不贪便宜，小马拉大车一样平常是不会出问题的。
以上内容蜗牛也是按自己的理解大略的讲解，有不敷之处，大家也可以指出来。
