一、努比亚氘锋氮化镓充电器外不雅观
产品包装盒设计简约，正面印有DAOFENG和充电器外不雅观图。
包装盒采取天地盖设计，背面印有产品名称和努比亚技能有限公司基本信息。
打开包装盒，内部利用玄色EVA对充电器进行固定保护。
包装内含充电器和用户手册。
努比亚这款氮化镓充电器采取方形柱子造型设计，表面银灰色并磨砂处理，侧身弧面过渡不硌手，整体小巧易携带。充电器正面还印有“氘”品牌字样。
背面印有“GaN”，表明这是一款氮化镓充电器。
输入端外壳上印有产品的参数信息产品名称：氘锋氮化镓快速充电器型号：FC83C输入：100-240V~50/60HZ 1.8A Max输出：USB-C1：5V3A、9V3A、12V3A、15V3A、20V3.25A MaxUSB-C2：3.3-11V~3A、3.3-16V~2A、5V3A、9V3A、12V2.5A、15V2A、20V1.5A MaxUSB-A：4.5V5A、5V4.5A、9V2A、12V2AUSB-C1+USB-C2：45W+18W（63W）USB-C1+USB-A：45W+18W（63W）USB-C2+USB-A：5V5AUSB-C1+USB-C2+USB-A：45W+15W（60W）制造商：深圳市坤兴科技有限公司产品已经通过了3C认证。
输入端采取可折叠国标插脚，使产品携带更方便且不会刮伤包里其它电子设备。
输出端配备2C1A三个接口，每个接口旁都印有标识加以差异。
和苹果61W充电器大小比较，努比亚氘锋氮化镓充电器体积连它的一半都不到，体积上风非常明显。
厚度比一元硬币直径大一些。
净重约为152g。
利用ChargerLAB POWER-Z FL001S检测USB-C1口的输出协议，显示支持Apple 2.4A协议，以及QC2.0/3.0、AFC、FCP、SCP五个快充协议。
除此之外，PDO报文显示USB-C1口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及3.3-16V/3A一组PPS电压档位。
其余利用POWER-Z FL001S检测USB-C2口的输出协议，显示同样支持Apple 2.4A协议，以及QC2.0/3.0、AFC、FCP、SCP多个快充协议。
PDO报文显示USB-C2口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位以及3.3-11V/3A和3.3-16V/2A两组PPS电压档位。
末了
二、努比亚氘锋氮化镓充电器拆解
暴力拆开输入端外壳，将PCB板取出。

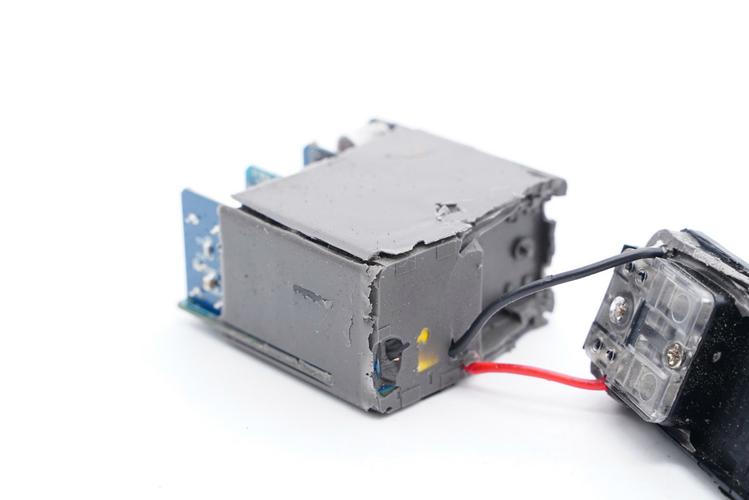

插脚端拆开一览，PCB板背面贴有导热垫、绝缘塑料板和金属散热片，散热片粘贴绝缘胶带。
金属弹片和导线焊接，并打胶绝缘保护。
绝缘塑料板对应主控芯片和次级同步整流MOS处镂空处理，使导热垫和金属散热片直接打仗，导热效果更好。
PCB板背面一览，低级次级分界明显，并留有足够安全间隔。
PI芯片横跨低级次级，内置氮化镓功率器件、PWM主控芯片和次级同步整流掌握器，集成度高。
充电头网拆解理解到，PI高集成主控芯片还被三星原装45W USB PD快充充电器、OPPO 20W闪充电源适配器、小米9手机27W原装充电器、OPPO原装65W氮化镓快充充电器、ANKER 60W氮化镓双USB-C口充电器等数十款电源产品采取，性能得到客户广泛认可。
输入端光宝 TT8M 整流桥。
万国半导体AOS的次级同步整流MOS管，型号AONS62922，NMOS，耐压120V，由PI低级PWM IC掌握进行同步整流。
AOS AON62922详细规格资料。
充电头网拆解理解到，利用AOS AON62922的还有ROxANNE 66W氮化镓USB PD双口快充充电器、AUKEY 27W USB PD充电器、ANKER 30W GaN氮化镓充电器等产品。此外万代AOS的芯片还被谷歌Pixelbook原装45W USB PD快充充电器、惠普条记本电脑65W PD快充充电器、遐想thinkplus 65W口红USB PD充电器等数十款产品利用过，产品质量得到市场认可。
PCB板正面一览，元器件之间全部打胶加固，顶部有较厚的铜质散热片，输出端设有一块二次降压电路板。
二次降压电路板设计成两路输出，个中USB-C1单独一起，USB-C2和USB-A一起。此外板子上垂直焊接两个USB-C母座和一颗固态电容，底部镂空放置USB-A母座。
个中采取智融SW3516H作为USB-C1口的降压掌握器和协议识别。这是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议，CC/CV 模式，以及双口管理逻辑。
而且外围只需少量的器件，即可组成完全的高性能多快充协议双口充电办理方案。可广泛运用于USB PD双口快充车充、USB PD双口快充充电器以及USB插排等产品。
通过充电头网拆解创造，SW3516还被洛克65W中国芯氮化镓快充充电器、毕亚兹65W 2C1A氮化镓充电器、WIZ 96W USB PD快充超级充电站WIZ-PQ9901、iClever USB PD充电器等电源产品采取。
外挂两颗MOS来自锐骏半导体，型号为RUH4040M2，NMOS，耐压40V，用于为USB-C1口输出同步整流降压。
Ruichips锐骏RUH4040M2详细资料。
充电头网理解到，采取锐骏MOS的产品还有毕亚兹65W 2C1A氮化镓充电器、京造63W USB PD三口快充充电器、倍思45W USB PD快充充电器（ 1A1C）、倍思60W 2A1C USB PD快充充电器、爱否开物1A2C 65W PD氮化镓充电器等。
另一起同样配备的是智融SW3516H芯片。
而且同样利用锐骏RUH4040M2为其余两个接口输出同步整流降压。
USB-C2和USB-A接口的输出VBUS开关管，型号VS3622DE，双NMOS，耐压30V，来自Vanguard威兆半导体。
威兆 VS3622DE资料信息。
充电头网理解到，威兆MOS还被WIZ 96W USB PD快充超级充电站、毕亚兹2C1A 65W氮化镓充电器、华为20W电荷泵快充充电器、vivo 33W FlashCharge2.0快充充电器、小米原装30W快充充电器、紫米65W USB PD迷你充电器等数十款电源产品采取。
两个C口母座之间有一颗芯片，无丝印，信息不详。
输出滤波固态电容套有绝缘管，规格为25V 100μF。
将顶部散热片拆下，PCB板中间放置变压器，散热片在对应变压器位置还贴有导热垫帮助导热，输入端垂直焊接一块小PCB板，上面设有安规X电容和共模电感等元器件。
安规X电容容量为0.22μF，来自东莞市成希电子有限公司。
两颗共模电感均为双线绕制，用于滤除EMI滋扰。
此外输入端上还有延时保险丝、工字电感和低级滤波电解电容这些元器件，四颗电解电容来自永铭电子。
四颗低级滤波电解电容均为永铭KCX系列，个中两颗规格为400V 22μF，其余两颗规格为400V 33μF，总计110μF。永铭KCX系列电容是2019年推出的快充电源专用产品，其事情温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低泄电流、高纹波电流、高频低阻抗等性能上风。
延时保险丝规格为3.15A 250V。
工字电感外套热缩管。
变压器特写，顶部喷码有信息。
蓝色Y电容来自STE松田电子，用于输出抗滋扰；阁下是一颗PWM主控芯片供电电容，这颗电容也是来自永铭。
规格为50V 10μF。
将二次降压电路板拆下，板子上有两颗电感和两颗固态电容，此外变压器阁下还有两颗固态电容和一颗滤波电感，固态电容也都是永铭品牌。
变压器阁下的两颗输出滤波固态电容规格均为25V 330μF，两颗并联用于同步整流滤波。该电容属于永铭电子的NPX系列， 事情温度范围在-55℃~105℃，2000小时寿命；并具备高可靠性，低ESR、小型化、高容许纹波电流等性能上风。
丝印501的滤波电感。
小板上一颗固态电容规格为25V 220μF，阁下磁环电感外套热缩管。
另一颗固态电容规格同样是25V 220μF。
全部拆解完毕，来张百口福。
充电头网拆解总结
努比亚这款2C1A 65W氘锋氮化镓充电器体积小重量轻，配备可折叠插脚携带方便。三个接口都支持QC2.0/3.0、AFC、FCP、SCP多个快充协议，兼容性好；两个C口还具备5/9/12/15/20V五组固定电压档位以及PPS电压档位。充电器支持协议多，电压档位完好，可知足绝大多数电子产品的日常快充需求。
充电头网通过拆解理解到，这款充电器内置PI氮化镓功率器件，不仅集成度高，而且效率也更好，发热更低，此外还利用了万代次级整流MOS。二次降压电路分两路输出，并由两颗智融SW3516H掌握来实现USB-C1接口以及其余1A1C接口的降压输出、协议识别功能，支持功率智能分配；输入输出均采取上海永铭电子的电容滤波，整体用料踏实。
此外输入输出端均焊接有小PCB板也使得内部空间得到充分利用，充电器体积得到进一步压缩。散热方面，PCB板正背面配备大面积金属散热片来均匀散热，而且内部的功率器件及变压器部分均增加导热垫设计，此外板子上还大量注胶处理，帮助导热的同时还增强内部稳定性。
