一、序言

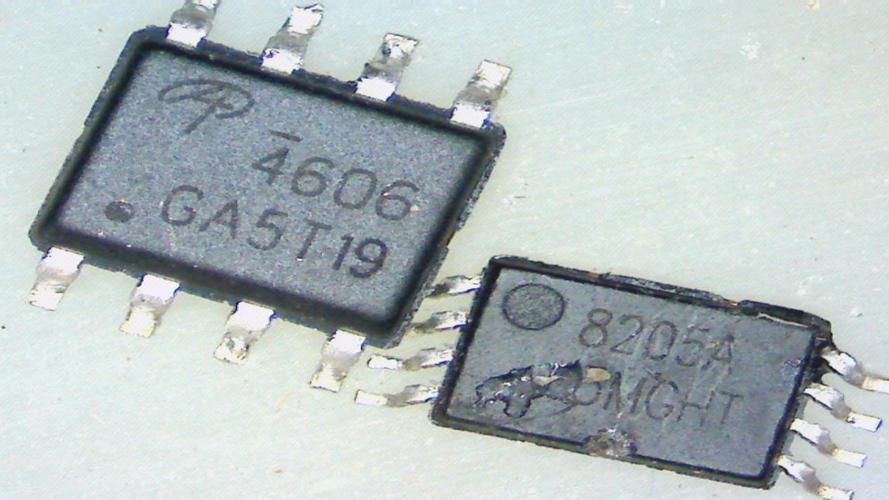

  这两个集成芯片实际上是两款功率 MOS 管。
为了今后利用方便，下面对它们进行初步测试。
SOP6 封装的是 4606，个中集成了一个 N沟道 和一个 P 沟道的MOSFET。
TSSOP8 封装的是 8205A，个中封装了两个N 沟道的 MOSFET。

二、制作转接板

  设计一个转接电路板，将标贴封装芯片引脚引出，这样便于在面包板上进行测试。
利用热转印方法，一分钟之后得到转接板。
切割转接板，形成几个独立的芯片转接小板。
下面焊接芯片和插针，进行后面的测试。

AD\Project\2023\ChipCarrier.PcbDoc

  把待测 MOS 芯片焊接在转接板上，利用100mil 排针，可以在面包板上进行测试。
首先测试 4606。
将N沟道和P沟道MOS 组成推挽电路，在两个栅极输入一个1kHz，幅度为 5V 的方波，丈量漏极旗子暗记。
可以看到输出反向方波旗子暗记。
蓝色是输入旗子暗记，青色是输出旗子暗记 。
这是输入旗子暗记上升过渡过程。
输出旗子暗记与输入旗子暗记之间险些没有延迟。
低落沿对应的情形也类似。

▲ 图1.3.1 测试电路

  这是前面测试电路的事理图，两个MOS管构成了推挽功率输出。

  下面测试 8205A。
个中集成了两个 N 沟道的MOS管。
在面包板上搭建测试电路。
输入仍旧是1kHz 的方波旗子暗记。
这是 MOS 管的栅极和漏极波形。
它们之间呈现反向关系。
施加三角波旗子暗记，可以看到 MOS 管导通电压在 0.7V 旁边。
这险些和普通的 三极管的驱动电压相同了。

  本文对付两款MOS 芯片进行了测试，这两款MOS管的驱动电压都非常低，适宜用于低压功率电路中。
