一． 功能解释
供电办法：DC3.7V充电锂电池。两路输入掌握，两路输出：1路高电平、1路低电平（2路同步输出）。
上电不事情，长按KEY1按键1.5秒开机，OUTH输出高电平、OUTL输出低电平。再长按 1.5 秒关机,OUTH翻转为低电平、OUTL翻转为高电平。
（图片来自网络侵删）
OPT：检测到高电平输入时，OUTH输出高电平、OUTL输出低电平，OPT一贯检测到高，OUTH一贯保持高电平输出；OUTL一贯保持低电平输出，直到OPT高旗子暗记消逝。
把稳：OPT检测到高电平时，KEY触发开关无效。
二． 电气参数 （VDD=3.0V TA=25℃）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.4
3.0
5.0
V
事情电流
IOP
3
mA
静态电流
ISTB
10
uA
驱动电流
Iol
30
mA
事情温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃
三． 封装脚位图（SOT23-6）
长按1.5秒开关机芯片
管脚号
符号
功能描述
1
OUTH
高电平输出
2
GND
电源负
3
OUTL
低电平输出
4
KEY
触发开关
5
VDD
电源正
6
OPT
旗子暗记检测

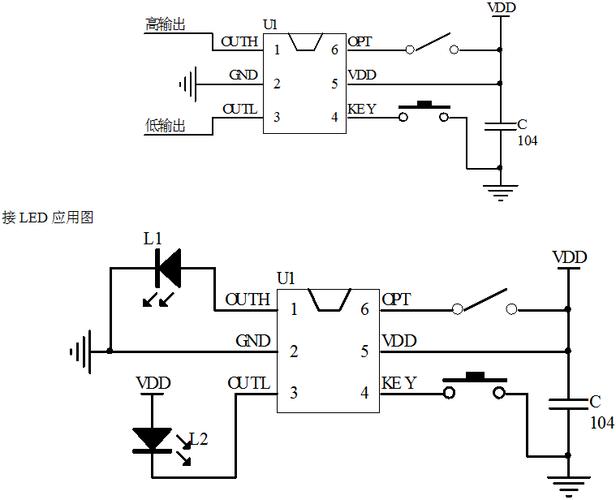

四． 电路图参考
触发按键开关IC
五． 封装尺寸图（SOT23-6）
长按延时开关机芯片
六． 版本解释
版本
日期
描述
1489-EBD7
2021/3/27
V01初版
