我国快充芯片技能取得打破：双电芯 200W4:2 电荷泵架构_电流_效力

官方表示，该芯片的成功研发有利于冲破国外厂商在双电芯快充行业的垄断，该方案未来能为手机供应高达 200W 的双芯快充方案。

IT之家理解到，电荷泵技能是一种分外的直流-直流（DC-DC）变压办法，利用电容储能，快速通断，实现输出电压减半。
这种办法比较于传统的开关电源办法，不须要电感元件，转化效率可达 95% 以上，但在实际运用中还须要结合开关电源利用。

NU2205 在内部构造方面进行了创新，提高了事情效率，同时可以调节事情频率。
在 4:2 的事情模式下，最高效率可以达到 98%，在 10V 适配器输入下，2:2 模式 2 节电池充电效率最高可达 99.2%。

▲伏达 NU2205 充电效率曲线

这款芯片除了 4:2 双电电荷泵模式外，还支持 2:2 双电芯直充模式，此时充电效率高达 99.2%。
在高功率充电发热持续增加的运用环境里，供应了脉冲切换 4:2 和 2:2 两种模式降落系统的发热的可能。
由于设计的创新性，NU2205 还能同时支持 2:1 和 1:1 的单电芯快充模式。

官方表示，在 25°C 环境温度条件下，16V 输入时，2 节电池在 10A 和 20A 大电流下充电，温升分别对应 44.9°C/46.8°C。

▲ 两种 NU2205 方案的温升测试

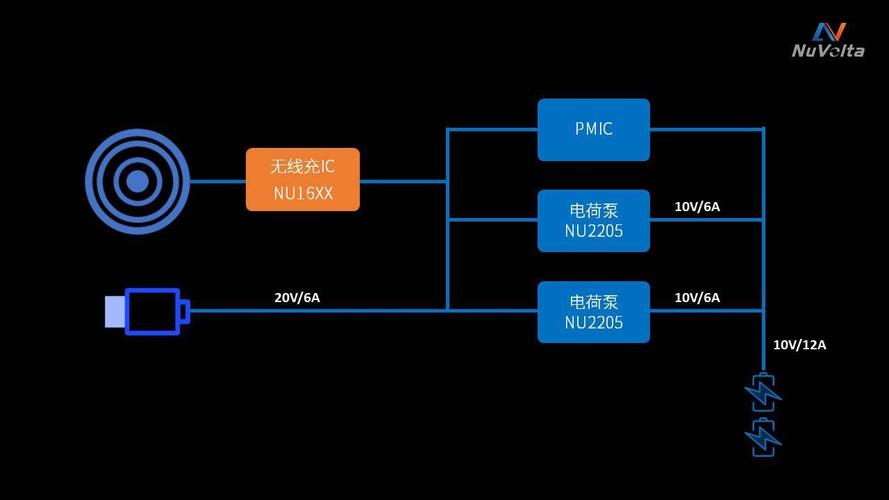

IT之家理解到，伏达 NU2205 芯片单颗可以稳定输出 10A 电流，两颗稳定输出 20A 电流。
利用两颗芯片的缘故原由是为了降落损耗，打破单电芯快充限定，达到 120W 乃至更高。

NU2205 采取 4:2 电荷泵架构，这种架构和集成 FET 进行了优化，可实现 50% 的占空比。
使电缆电流成为传输到电池电流的一半，从而减少了充电电缆的损耗并限定了运用中的温升。
双相架构降落了输入电容哀求，同时降落了输出电压纹波。
此外，这种芯片还支持无线充电方案，并有多达 34 重全面保护。
