  从电子管到晶体管

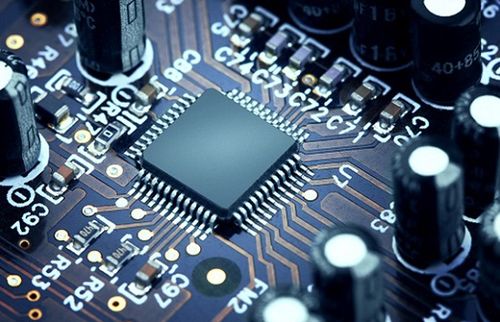

  芯片从实质上说便是集成电路(Integrated circuit,缩写为IC)或者说是集成电路的载体,它是经由氧化、光刻、扩散、外延、蒸铝等半导系统编制造工艺,把构成具有一定功能的电路所需的半导体、电阻、电容等元件及它们之间的连接导线全部集成在一小块硅片上,然后焊接封装在一个管壳内的电子器件。
大略说,它便是在硅板上凑集多种电子元器件实现某种特定功能的电路模块,轻微繁芜一点的电子设备都离不开芯片。

说说让我们人仰马翻的“芯片”是什么——芯片的前世今生_芯片_晶体管 说说让我们人仰马翻的“芯片”是什么——芯片的前世今生_芯片_晶体管 互联网

  为什么会产生集成电路?这也可以让我们一窥人类技能进步的原始驱动力是什么,那便是办理实际问题。

说说让我们人仰马翻的“芯片”是什么——芯片的前世今生_芯片_晶体管 说说让我们人仰马翻的“芯片”是什么——芯片的前世今生_芯片_晶体管 互联网
(图片来自网络侵删)

  当我们轻松背着1kg旁边含有许多芯片的条记本电脑在街上悠然自得的闲逛时,不妨脑补一下1946年在美国出身的天下上第一台电子打算的样子容貌:这是一个占地150平方米、重达30吨的庞然大物,里面的电路利用了17468只电子管、7200只电阻、10000只电容、50万条线陆,耗电量高达150千瓦 。
显然,占用面历年夜、无法移动是它最直不雅观和突出的问题,那么,能否减小它的体积呢?

  晶体管的发明使这种想法成为了可能,1947年在美国贝尔实验室制造出来了第一个晶体管,而在此之前要实现电流放大功能只能依赖体历年夜、耗电量大、构造薄弱的电子管。
晶体管具有电子管的紧张功能,并且战胜了电子管的上述缺陷,因此在晶体管发明后,很快就涌现了基于半导体的集成电路的构想。
1958年,天下上第一块集成电路问世,它的发明人之一杰克·基尔比(JackKilby)照样以得到了2000年的诺贝尔物理学奖。

  相对付手工组装电路利用个别的分立电子组件,集成电路可以把很大数量的微晶体管刻录集成到一个小小硅基片上并实现强大的功能,这是一个巨大的进步。

  芯片制造难在哪?

  通过上述先容,大概你头脑中会有一些模糊的认识:原来所谓的芯片便是像电路板一样,将我们常见的电子元件和电路,集成封装到一个很小的硅基片上,觉得也不难啊。
是啊,难的不是理论,难在设计思想和技能工艺上,难在我们既要功能强大又要便于携带体积小!

  问题在于,如何能够将这些晶体管集成至纳米级别,就一块普通的英特尔酷睿CPU来说,核心部分也就比指甲盖大一点,但个中集成了数十亿个晶体管。

  这里顺便阐明一下我们常常看到的芯片5nm、7nm、13nm工艺中nm的意思。
纳米(符号为nm)是长度单位,原称毫微米,便是10亿分之一米,约为10个原子的长度。
假设一根头发的直径为0.05毫米,把它径向均匀剖成5万根,每根的厚度即约为1纳米。
2003年,奔驰4E系列推出,它采取90nm工艺,标志着芯片工艺正式进入纳米时期(之前还在微米级别)。

  5nm的数值便是指处理器的蚀刻尺寸,大略的讲,便是我们能够把一个单位的电晶体刻在多大尺寸的一块芯片上。
蚀刻尺寸越小,相同大小的处理器中拥有的打算单元也就越多,性能也就越强;同时,前辈的蚀刻技能还可以减小晶体管间电阻,让CPU所需的电压降落,从而使驱动功率也大幅度减小,有效降落功耗和发热量。
因此,5nm工艺的芯片不仅意味着尺寸更小,各方面功能的表现也会代际提升。

  据威信人士先容,如今台积电最前辈的5nm工艺芯片技能,每个晶体管尺寸只有20个硅原子的大小,它们之间还要通过多层纳米级金属线,连接成逻辑电路,实现多种功能。

  而一块7nm芯片大概须要4000道工艺流程,一个7nm工艺的芯片制造工厂,它的培植本钱大概是100亿到200亿美元,这险些相称于航空母舰战斗群的制造价格。

  我们乃至可以说,如果从技能工艺角度看,芯片的制造工艺代表着目前人类最精密、最繁芜的工业技能,也是不断积累提高的过程。

  芯片实在有很多种类

  在很多民气目中,芯片便是打算机里的CPU芯片,这是个大大的误解。
芯片是对付半导体器件的统称,当你拆开你的打算机或是手机,里面只假如矩形的,玄色的,每个边都有很多金属触角焊接在主板上的都是芯片。
比如卖力图像的显卡芯片,内存条上的缓存芯片,掌握电源的管理芯片,卖力声音的音频芯片,卖力韶光的掌握芯片等等。

  其余,也不是只有打算机和手机才有芯片的存在,轻微前辈一点的电子产品上都有,大到医院里用的各种检测设备、科研用的仪器仪表,小到收音机的音频芯片,电磁炉、微波炉里有电磁芯片,洗衣机里有掌握芯片,就连我们骑得电瓶车都有功率掌握芯片,它已经成为了当代生活的底层技能。

  中国也并非在这方面毫无建树,比如在消费级的仿照/稠浊旗子暗记电路芯片领域,我们已经基本可以实现自给自足。
然而,在民用的其他高性能仿照/稠浊旗子暗记领域,例如超高速SerDes,高速AD/DA等,目前中国还难以生产出能达到国际领先水准的芯片。

  这个领域的最顶尖设计还节制在TI,ADI等美国公司手里,须要大量韶光积累和工程实践才能实现最优性能。
而在高端处理器(CPU)领域的架构设计和指令集都经由了永劫光的积累。
而且这些处理器芯片的工程规模巨大,因此中国想要独立做类似ARM或者Intel的自主知识产权架构则还要很多年的努力才能追上国际水准。

  因贸易战所造成的高端芯片禁售,短韶光内可能会影响一些企业的发展,影响我国信息技能家当的发展,但长期来看,外国的禁售会引发我们自我发展的内生动力,促进我国芯片生产技能能力的提高,或者带来产生其它替代产品和技能。
例如,像俄罗斯一样,他们的芯片生产技能能力也低,但他们用其它技能替代对应功能,也生产出了前辈的军事装备和民用产品等。

  说到芯片,这里要附带说说“生物芯片”,这与上述的芯片完备不是一个观点。

  什么是生物芯片呢?生物芯片(biochip或bioarray)是根据生物分子间特异相互浸染的事理,将生化剖析过程集成于芯片表面,从而实现对DNA、RNA、多肽、蛋白质以及其他生物身分的高通量快速检测。
人们可能很随意马虎把生物芯片与电子芯片联系起来。
事实上,两者确有一个最基本的共同点:在眇小尺寸上具有海量的数据信息。
但它们是完备不同的两种东西,电子芯片上布列的是一个个半导体电子单元,而生物芯片上布列的是一个个生物探针分子。
(任务编辑王世新,图片源自网络)
