传统电子设备设计，独立的升/降压掌握器与充电协议芯片常日是分开设计的，这不仅使得电路设计变得繁芜，而且增加了制造本钱，进而导致产品价格上升，从而影响消费者的购买决策。充电头网理解到士兰微近期推出了两款支持PD 3.1 140W大功率的升降压芯片，一颗芯片做到了以往多款芯片才能做到的功能，这种一体化的设计方案显著降落了总体本钱，并简化了产品的设计流程，有效推动了电子产品设计的优化与创新。

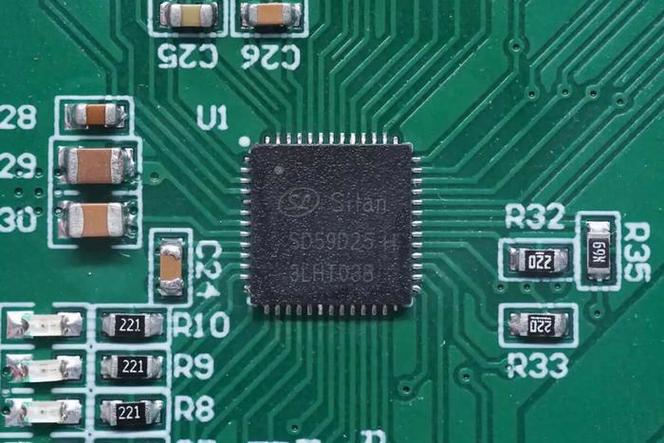

士兰微SD59D25HSD59D25H是一款运用于移动电源的高集成度协议和电源掌握芯片，集成3路USB端口，可配置为两个C口与一个别的端口，支持两路电压电流采样，最大支持140W快充。
SD59D25H支持2对CC口和3对DD口协议独立解析，可同时支持PD3.1，PPS，QC4.0+，FCP，SCP，AFC，BC1.2，APPLE，VOOC，UFCS等快充协议，知足不同用户的需求。内置4路去世区可控的PWM驱动掌握以实现双向、升/降压开关电源转换。内置高精度ADC与LED数码管显示，可实现锂电池充放电管理与电量指示。
SD59D25H支持插拔检测，事情电压范围为3.3V至40V，支持2对CC口和3对DD口协议独立解析，支持I²C/UART通信，内置3路开关负载掌握，可以有效地掌握和管理外部设备的电源开关，从而实现更加风雅和灵巧的电源管理。用户可以根据须要灵巧地掌握各个负载的状态，提高了系统的可控性和效率。
SD59D25H支持STOP低功耗模式，内置过压、过流保护，采取QFN52 6x6x0.75 0.4pitch封装，适用于大功率充电宝中。
士兰微SD59D25S相较于SD59D25H，SD59D25S并不支持多口快充能力，而是专门设计为单口快充利用，但别的功能与SD59D25H基本相同，包括对多种快充协议的支持，以及最高可达140W的快充功率。
由于不支持多端口管理快充，SD59D25S的整体体积明显减小。其采取了QFN40 5x5x0.75 0.4pitch封装，这种设计使得SD59D25S非常适宜运用于单口高功率充电设备、电动工具等领域。客户可以依据自身产品的特定需求，选择适宜的芯片版本进行产品开拓。
SD59D25S是一款运用于电动工具的高集成度协议和电源掌握芯片，集成1路USB端口（C口），兼容PD3.1，PPS，QC4.0+，FCP，SCP，AFC，BC1.2，APPLE，VOOC，UFCS等快充协议。内置4路去世区可控的PWM驱动掌握以实现双向、升/降压开关电源转换。内置高精度ADC，实现锂电池充放电管理。
SD59D25S 功能丰富，为电动工具快充供应完全的办理方案。系统外围大略，大大降落 BOM 本钱。
充电头网总结士兰微推出的两款PD3.1大功率快充协议升降压芯片SD59D25H和SD59D25S均支持最高140W的快充功率，并支持多种快充协议如PD3.1等，内置了PWM驱动掌握、高精度ADC及LED数码管显示，支持电压电流采样、插拔检测、STOP低功耗模式、I²C/UART通信等功能。
个中，SD59D25H专为大功率移动电源设计，具备三路USB端口，支持多端口管理与两路电压电流采样。而SD59D25S则专为单口快充设计，体积更小，适宜运用于电动工具等领域。两者都供应了丰富的功能和灵巧的电源管理，有助于降落产品本钱，知足不同领域的快充需求。
