基本功能特点如下：
1.对一个page（256bytes） program在范例情形下是0.64ms.
2.对一个sector(512Kbit)擦除范例情形下是0.6ms.
3.对16Mbit全擦除大概须要13s.
4.供电电压支持2.7～3.6V之间。
5.通信方面是通过SPI总线。
6.时钟频率最高可以跑到75MHz。
7.深度低功耗模式下能把电流降到1uA.
8.支持十万次以上的擦写次数。
9.支持硬件写保护功能
10.数据保存年限超过20年。
功能概况描述这款Flash数据单元位宽是8bit，所以是2Mx8bit，通过高速SPI总线读写，能达到非常高的读写速率。通过page编程指令可以一次完成对1～256bytes的编程。
它的16Mbit容量按照这样分布的：统共有32个sector，每个sector里面包含256个page，每个page有256个byte，以是统共是8192个page，擦除可以选择对这个Flash擦，或者擦除一个sector。
它的引脚图和旗子暗记列表如下所示，非常大略明了。
管脚旗子暗记先容
为了更详细的理解这款Flash每一个管脚的意义，下面对每个引脚都做个先容：
1.D旗子暗记（Serial Data input）:SPI接口的数据输入旗子暗记，用于吸收主控给flash发送的指令，地址和要写入flash的数据。
2.Q旗子暗记（Serial Data Output）:SPI接口数据输出旗子暗记，当主控须要读flash数据时，通过Q端按照串行的办法把数据传输出去。
3.C旗子暗记（Serial Clock）:由于SPI接口的时钟旗子暗记是由主机发出的，在这里flash属于从机。以是时钟旗子暗记对付它来说是输入脚，D旗子暗记在时钟的上升沿被锁存，Q旗子暗记在时钟的低落沿变革。
4.S旗子暗记（Chip Select）:片选旗子暗记，低电平有效，当该旗子暗记被拉底时，解释该flash当选中，此时主控可以通过SPI总线读写或者擦除flash。
5.Hold旗子暗记：该旗子暗记用于停息flash和主控之间的通信，该操作须要在S旗子暗记为低电平的时候进行，也便是主控想暂时停滞与flash通信，又不想取消S旗子暗记时利用，该模式下Q旗子暗记是高电平的。
6. W旗子暗记（Write Protect）：flash内部会有一些区域被硬件保护起来，不能读写或者擦除，该旗子暗记的浸染便是开释这些被保护的区域。
7.VCC和VSS：这便是电源和地管脚，大家都理解就不多先容了。
实际芯片SOP16的管脚排布图如下所示，DU是无用的PIN，不用关心。
Flash操作模式
1.Page Programming

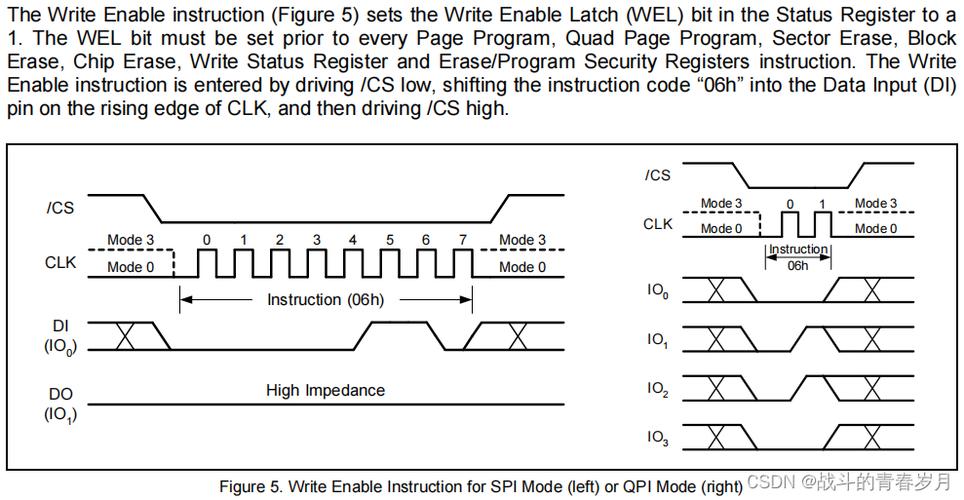

想要对flash写入1byte 数据，须要两条指令：写使能指令和Page Program序列，也便是说要先发两条指令见告flash接下来要进行什么操作，再把要写的数据传进去。也便是说会有4byte的冗余数据，当然，它支持最高一次写入256byte数据，这时候的有效带宽就很高了。须要把稳的是，program指的是对flash内的存储bit从1改成0.
2.Sector擦除或者整块擦除
上面说了编程是从1到0，那么擦除便是从0到1.常日flash在利用前都是先擦除成1，然后program。个中，擦除办法可以根据用户需求选择擦除一个sector或者这个存储空间。
下图是全体flash的构造框架图：
关于flash的读写指令，以及读写掌握的时序波形图在这里就不再详细先容，由于只有当您须要真正须要利用这款flash的时候才须要去理解。如果大家有须要详细资料也可以在评论区留言，
