最近充电头网拿到了倍思一款100W 2C2A氮化镓快充，配备2A2C四个接口，支持最大100W快充。充电头网理解到，这款充电器采取LLC开关电源架构，LLC半桥采取南京华瑞微集成电路有限公司的超结MOS产品，下面我们就再次对这款产品进行详细拆解，看看详细情形。
此前充电头网还拆解过倍思120W 2C1A氮化镓快充充电器、倍思QC5认证100Ｗ氮化镓快充、倍思30W超级硅充电器、倍思20W Super Si超级硅充电器、倍思10000mAh 1A1C二合一氮化镓充电器等产品，欢迎查阅。
一、倍思100W氮化镓快充外不雅观
包装盒正面印有Baseus品牌、充电器外不雅观图、名称以及100W、GaN两大特性标识，表明这是一款100W氮化镓充电器。
背面印有产品利用场景图以及参数信息。
包装内含充电器、数据线、利用解释书、保修卡和卡通贴纸。
附带线缆是CC线，网尾处有100W字样，表明这是一条100W快充线。
测得线缆长度约为109cm。
利用ChargerLAB POWER-Z KM001C测得该线缆数据传输能力为20V5A，电力传输能力为USB 2.0。
充电器采取PC阻燃材质玄色外壳，表面磨砂和哑光结合设计，输出端边缘稍小一圈，此外设有指示灯。
机身正面印有100W和Baseus GaN Technology字样。
输入端配备可折叠国标插脚，携带方便且不会刮伤包里其它设备。
输入端外壳上标注有充电器参数信息。
型号：CCGAN100UC
输入：AC 100~240V~，50/60Hz，2.5A MAX
单口输出：
USB-C1/C2：5V/9V/12V/15V3A，20V5A
USB-A1/A2：4.5V5A、5V4.5A、5V/9V/12V/20V3A
多口输出：
C1+C2：65W+30W或30W+65W
A1+A2：5V3A
C1/C2+A1/A2：65W+30W
C1+C2+A1/A2：60W+20W+18W
C1+C2+A1+A2：60W+20W+15W
深圳市时商创展科技有限公司
制造商：东莞市宝铼珀通讯科技有限公司
充电器已经通过了CCC认证。
靠近输出端一角设有指示灯。
输召盘面配有2A2C四个接口，均为橘赤色胶芯，两类接口均支持单口盲插利用，利用方便。
实测充电器机身长度为85.48mm。
宽度为54.75mm。
厚度为30.25mm。
和苹果96W充电器直不雅观比拟。
拿在手上的直不雅观感想熏染。
净重约为207g。
接通电源，指示灯亮淡蓝色光。
利用ChargerLAB POWER-Z KT002测得C1口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多个快充协议。
此外PDO报文显示C1口还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-21V5A一组PPS电压档位。
其余利用KT002测得C2口支持协议和C1口的一样。
而且PDO报文也完备相同，即C1和C2口单口输出性能完备相同，都支持100W快充，可盲插利用。
接着测得A1口支持QC2.0/3.0、AFC、FCP、SCP和PE2.0协议。
测得A2口输出协议也和A1口的千篇一律，支持盲插利用。
二、倍思100W氮化镓快充拆解
拆开输入端外壳取出PCBA模块。
AC导线两端打胶加固绝缘。
PCBA模块覆盖绝缘板和大面积黄铜散热片均匀散热，散热片锡焊固定。
测得模块长度为80.82mm。
宽度为49.53mm。
厚度为25.15mm。
拆掉散热片，主板背面贴有导热垫。
主板正面的变压器、输出小板等打胶加固，初次级间设有绝缘隔离板。
PCB板正面一览，左侧设有PFC功率因数校正电路，右侧是开关电源，中间横置一颗高压滤波电解电容，输出端四个USB母座均采取小板垂直焊接。
PCB板背面一览，白色光耦横跨在初次级之间。
经由对充电器不雅观察创造，倍思这款100W氮化镓充电器采取APFC+LLC开关电源架构，三路DC-DC同步整流降压四口输出，功率智能分配。下面我们就从输入端开始逐一理解各元器件的信息。
充电器输入端一览，安规X电容和滤波电感长焊脚设计，节省空间，同时焊接套有绝缘管保护。
延时保险丝特写，规格为3.15A 250V。
安规X电容容量0.56μF。
共模电感双线绕制，用于滤除EMI滋扰。
另一个共模电感采取扁平铜带绕制，绿色磁芯。
输入端整流桥WRLSB80M来自深圳市沃尔德实业有限公司，这颗软桥通过较软的规复曲线，比较平滑的关断特性，可以降落二极管结电容达到非常少的谐波振荡产生的效果。选用的LSB封装，拥有良好的散热特性，帮助中大瓦数适配器提升可靠性，单颗可做60W+。
沃尔德 WRLSB80M 资料信息。
充电头网拆解理解到，沃尔德的软桥还被摩米士100W 2A2C氮化镓快充、努比亚1A1C 45W氘锋氮化镓快速充电器、公牛65W PD快充插座、麦多多2C1A 65W氮化镓充电器、鸿达顺65W 氮化镓充电器、OPPO 50W饼干氮化镓快充、ROCK 65W氮化镓充电器等多款快充产品采取，产品性能得到客户同等认可。
滤波电感外套热缩管保护。
赤色薄膜电容特写，105J450V。
模块前端一览，可以看到有PFC升压电感、高压滤波电解电容、谐振电感、电容以及主控芯片供电电容。
充电器低级掌握器采取NXP恩智浦TEA2016AAT，内置LLC掌握器和PFC掌握器，内置数字架构掌握，简化了设计的同时减少外围元件数量，芯片内置多重完善的保护功能。
PFC升压开关管采取纳微NV6125氮化镓功率芯片，内置驱动器，无需外置驱动器，175mΩ导阻，耐压650V，支持2MHz开关频率，采取散热增强的QFN68mm封装，适用于升压，降压，半桥，全桥开关电源等诸多运用处所。
纳微NV6125资料信息。
充电头网理解到，采取该芯片的还有OPPO新款65W超级闪充氮化镓充电器、遐想thinkplus 65W氮化镓口红电源Pro、遐想90W闪充双口氮化镓充电器、thinkplus65W氮化镓快充、鸿达顺65W 2C1A氮化镓快充等多款产品。此外纳微其它型号氮化镓功率芯片还被雷柏65W GaN快充、小米GaN充电器Type-C 65W、OPPO 50Ｗ饼干氮化镓快充、贝尔金68W双C口GaN充电器等数十款产品采取。
PI LXA03D530，极低反向规复硅二极管，耐压530V，额定电流3A，用于PFC升压整流。
PFC升压电感特写。
高压滤波电解电容来自深圳市昱光电子有限公司。
规格为450V 68μF。
谐振电感特写。
谐振电容，333J630V。
主控芯片供电电容规格为50V 47μF。
LLC半桥采取两颗华瑞微 HRM65R380G 超结MOS管，耐压650V，导阻0.38Ω，DFN5x6_8L封装。
华瑞微 HRM65R380G 资料信息。
充电头网拆解理解到，华瑞微MOS还被倍思20W超级硅快充Pro版、倍思87W双模混动氮化镓快充、倍思65W氮化镓快充旅行插座、倍思30W超级硅快充、智电电子30W 1A1C快充充电器等数十款产品采取，性能获客户同等认可。
华瑞微另一颗HRM65R380G特写。
另一侧一览，设有变压器以及输出滤波固态电容等，电容外套绝缘管，小板、变压器打胶加固。
变压器特写。
CT 1019光耦，用于低级次级通信，反馈输出电压。
贴片Y电容来自四川特锐祥科技株式会社，具有体积小、重量轻等特色，非常适宜运用于氮化镓快充这类高密度电源产品中。
特锐祥专注于被动元器件的研发、生产及发卖，注书籍钱1亿元。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，TRX将致力于陶瓷材料的研究，以拓展更多品类的运用，为客户供应更多的办理方案。
充电头网理解到，特锐祥贴片Y电容除了被
贝尔金、安克、QCY、声丽、麦多多、OPPO、遐想、努比亚、倍思、海陆通、第一卫等品牌的数十款快充产品利用，此外还被伊戈尔40W LED驱动电源、长虹42英寸智能网络电视42P3F内置电源、卓飞航45W氮化镓超快墙充等产品利用，性能得到客户同等认可。
另一颗特锐祥贴片Y电容特写。
次级同步整流掌握器采取恩智浦TEA1995T，其内置两个驱动器用于LLC架构开关电源的同步整流，外围元件精简。
两颗同步整流管采取维安WMB048NV6LG2，NMOS，耐压65V，进行LLC同步整流。
输出滤波固态电容规格为25V 560μF。
另一颗规格也是25V 560μF。
指示灯特写。
无丝印MCU，用于2A2C四口输出功率智能调节。
输出端一览，四个USB母座均焊接在小板上。
两个C口母座所在小板设计千篇一律，正面设有MOS管和固态电容，另一壁设有降压协议IC、MOS管和电感。
降压协议IC和MOS管在电感下方。
C1和C2口降压电路主控芯片均采取智融SW3516H，用于进行降压掌握和协议识别。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
SW3516H集成了5A 高效率同步降压变换器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多种快充协议，最大输出PD 100W，CC/CV模式，以及双口管理逻辑。外围只需少量的器件，即可组成完全的高性能多快充协议双口充电办理方案。
充电头网通过拆解创造，SW3516H还被华硕65Ｗ 2C1A氮化镓充电器、努比亚65W氘锋三口氮化镓快速充电器、雷柏65W GaN快充、绿联65W 4C口氮化镓快充充电器、遐想90W闪充双口氮化镓充电器、鸿达顺120Ｗ四口2C2A快充等多款产品采取，此外智融的快充芯片还可用于USB PD快充移动电源、快充车充等领域。
外挂两颗泰德TDM3482 NMOS管，耐压40V，用于为USB-C口输出同步整流降压。
另一颗泰德TDM3482特写。
降压输出滤波固态电容，规格为25V 180μF。
USB-C母座特写，过孔焊接。
A1口母座所在小板上也设有一起二次降压电路，正面设有降压协议IC、MOS管以及滤波电容。

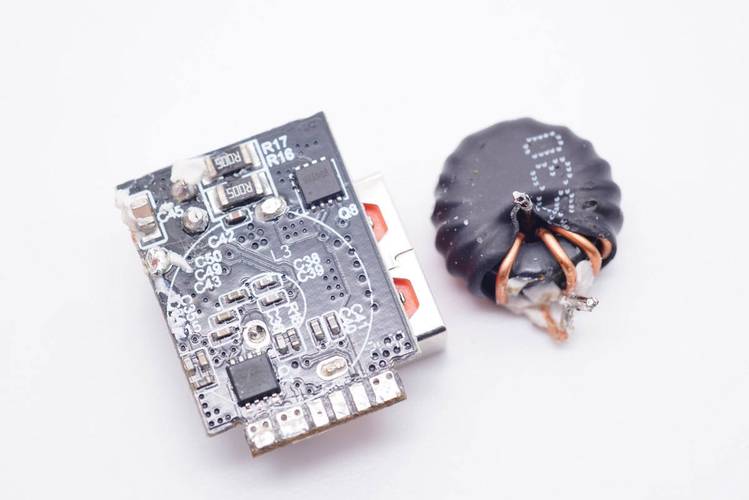

另一壁设有降压电感以及两颗MOS管。
两个USB-A接口降压协议IC也是采取智融SW3516H。
外挂两颗MOS管为USB-A口输出同步整流降压，个中一颗是泰德TDM3482。
另一颗MOS管丝印WMB090N04L，来自维安。
谷峰G33N03D3，双NMOS，耐压30V，用于两个USB-A快充端口分配。
降压电感特写。
降压输出滤波固态电容，规格为25V 180μF。
USB-A1母座特写。
USB-A2母座特写。
全部拆解完毕，来张百口福。
充电头网拆解总结
倍思这款Pro版100W氮化镓充电器拥有100W大功率、多接口、盲插、多设备同时快充、全主流快充协议、便携等很多亮点，是一款兼具性能与实用性的快充产品，特殊适宜商务出行职员利用，知足笔电、平板、手机等设备同时充电需求。
充电头网通过拆解创造，产品的性能以及内部构造用料基本上没有大的变革，依旧是PFC+LLC开关电源以及三路DC-DC二次降压电路架构设计。只是LLC半桥采取了两颗华瑞微HRM65R380G。
华瑞微HRM65R380G是一款多层外延工艺超结MOS管，采取DFN5x6封装可以节省空间，紧张运用在消费电子中PD快充与适配器领域。
华瑞微超结MOS拥有多层外延与深沟槽两种工艺，中低压Trench与SGT MOS，广泛用于消费电子(TV电源/适配器/PD快充）、LED照明电源、工业电源(PC电源/做事器电源/工业设备电源/通讯电源等)、新能源汽车充电桩、光伏逆变器(光伏逆变并网系统/小型5G基站等)、BLDC直流无刷电机驱动、BMS锂电保护。做事以上领域各大头部客户。
