小米对讲机3 4G全国版采取简洁大方的外不雅观设计，搭载了2英寸彩色屏幕，40mm大尺寸扬声器单元，内置专业音频处理芯片，支持环境降噪功能；依托三大运营商的4G网络，实现全国5000公里的对讲范围。在利用上，支持独立完成建群、面对面快速组队、OTA空中升级；支持一对一、一对多对讲，双向语音通话，知足多场景沟通需求。
小米对讲机3 4G全国版支持3.5mm耳机和蓝牙耳机音频输出，保障私密对话；拥有专属小米对讲机APP，实现个性化管理和设置，并且通过APP也能加入畅聊，以及回听历史对讲内容。续航方面，小米对讲机3 4G全国版内置3000mAh大电池，可支持60小时利用时长和100小时的待机时长。
我爱音频网此前还拆解过小米旗下小米真无线降噪耳机3、小米真无线降噪耳机 3 Pro；红米 AirDots3 Pro真无线降噪耳机，红米 AirDots 3真无线蓝牙耳机，小米Watch S1、Redmi Watch 3、小米手环7、小米手环6、Redmi手环2智好手表/手环产品，小米骨传导耳机以及小米小爱音箱Play增强版、小米小爱随身音箱等，下面来看看这款产品的拆解报告吧~
小米对讲机3 4G全国版包装盒采取了简约设计，正面仅展示有产品外不雅观、品牌LOGO和产品名称。
包装盒背面先容了产品参数信息，委托方：小米通讯技能有限公司，制造商：西安蜂语信息科技有限公司（小米生态链企业），以及出厂标签。
产品参数信息一览，产品名称：TD-LTE 无线数据终端，产品型号：DJJQGB01FY，通讯网络：4G(移动/联通/电信 )，网络制式：TDD-LTE、FDD-LTE，电池类型：锂离子聚合物电池，电池容量：3000mAh (11.4Wh)，输入参数：5V-2A，接口类型：Type-C，耳机：3.5mm插口，无线连接：双模蓝牙5.0版；包装内含：小米对讲机3 4G全国版、SIM卡、Type-C充电线和利用解释书。
包装盒一侧产品特点：超长间隔对讲、支持蓝牙耳机、100h超长待机、音量大 音质好。
其余一侧产品特点先容：专属APP、快捷组队、一对一语音通话和历史记录回听。
随机标配的中国移动SIM卡。
SIM卡与对讲机绑定，标签提示“请勿用于其他设备，以免造成停机锁卡”。
对讲机充电线和产品利用解释书。
小米对讲机3 4G全国版采取极简设计，亲肤喷涂手感细腻，握持舒适。正面上方搭载2英寸彩屏，中间4颗功能按键，下周遭点矩阵扬声器出音孔。
2英寸彩色屏幕效果展示。
机死后头设计有“Xiaomi”品牌LOGO，一体式背夹，提升便携性。
机身左侧设置充电接口、音频接口和SIM卡槽，通过橡胶塞密封防护。
右侧设置长键程PTT、音量加减按键和电源开关。
机身顶部设置天线，以及MIC麦克风拾音孔。
机身底部产品信息，TD-LTE 无线数据终端，型号：DJJQGB01FY，输入参数：5V-2A，CMIIT ID：2021CP8731，西安蜂语信息科技有限公司，中国制造。
SIM卡槽特写。
Type-C充电接口和3.5mm耳机接口特写。
一体式背夹特写，末端设置有卡扣，提升佩戴稳固性。
我爱音频网采取CHARGERLAB POWER-Z KM002C对小米对讲机2S进行充电测试，充电电压约为5.13V，充电电流约为1.36A，输入功率约为6.98W。
二、小米对讲机3 4G全国版拆解通过开箱，我们详细理解了小米对讲机3 4G全国版的外不雅观设计，下面进入拆解部分，看看内部构造及硬件配置信息~
掀开机身顶部橡胶盖，下方设置驻极体麦克风进行对讲拾音。
拆开胶水和卡扣固定的背部盖板。
盖板内侧设置有海绵垫缓冲，对电池进行保护。
腔体内部构造一览，电池单元固定在内部框架上，与框架下方主板隔离。
取出电池，下方框架构造一览。
电池导线与主板连接焊点特写，焊点圆润饱满。
取出支架，腔体内部构造一览。
扬声器导线与主板连接的焊点特写。
麦克风导线同样与主板焊接连接。
断开导线，分离组件，小米对讲机3 4G全国版拆解一览。
框架上的射频天线特写，型号“M400-MAIN-TC-220210”。
射频天线露铜连接到主板。
对讲机内置锂离子聚合物电池组标签上信息，型号：LB805，额定容量：3000mAh/11.4Wh，标称电压：3.8V，充电限定电压：4.35V，来自惠州市豪鹏科技有限公司，中国制造。
小米对讲机3的电池容量比2S提升了将近40%，4月2日我爱音频网发布的小米对讲机2S拆解中，产品电池来自于曙鹏科技，与惠州豪鹏皆属于豪鹏科技旗下子公司。
据我爱音频网拆解理解到，目前已有索尼、JBL、佳明、小米、大疆、飞利浦、Whoop、LG、欧乐B等有名品牌的浩瀚款产品采取豪鹏科技旗下的电池产品。
电芯上丝印信息一览，型号：SP 654570，参数信息与标签上同等。
电池保护板通过高温绝缘胶带包裹，设置有锂电保护IC和检测电池温度的热敏电阻。
腔体内部构造一览。
麦克风位置构造一览，打胶固定密封。
扬声器背部特写，阻抗：8Ω，功率：2W。
主板单元一侧构造一览，设置支架固定屏幕和功能按键，扬声器位置镂空。
主板其余一侧电路一览，紧张IC通过屏蔽罩防护。
掀开屏幕，下方主板上电路一览。屏幕和功能按键排线与主板通过ZIF连接器连接。屏幕背板对应主板的位置还有金属导电海绵用来开释静电。
取掉屏幕，支架一侧构造一览，固定有功能按键小板。
支架其余一侧构造一览。

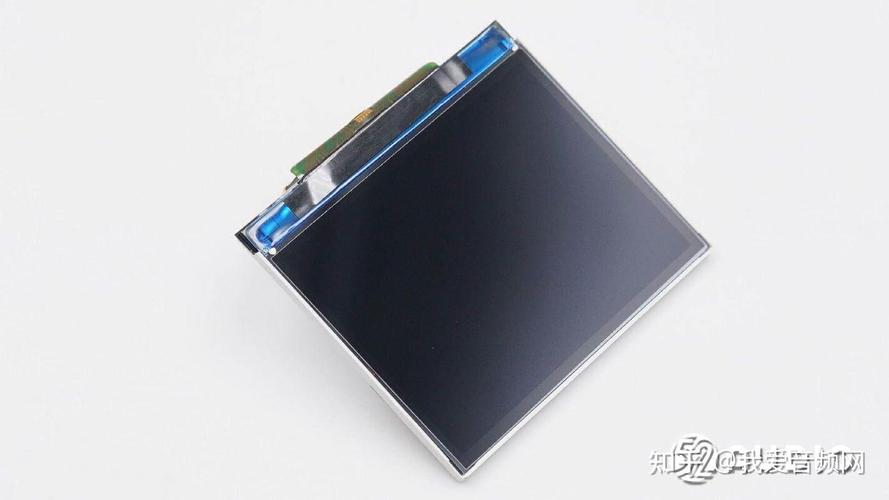

小米对讲机3 4G全国版屏幕正面特写。
屏幕背面丝印型号“BL-20010W03-A00”。
取掉支架主板电路一览。
电源开关和音量加、减按键特写。
SIM卡槽母座特写。
3.5mm音频母座特写。
Type-C充电母座特写。
连接天线的金属弹片特写。
RGB LED指示灯特写。
主板上印刷蓝牙天线特写。
Quectel移远EC600N-CN LTE-FDD/LTE-TDD无线通信模块，是移远通信专为M2M和IoT领域而设计的LTE Cat 1无线通信模块，支持最大下行速率10 Mbps和最大上行速率5 Mbps，超小封装，超高性价比。同时，EC600N-CN在封装上兼容移远通信的EC600S系列模块。
EC600N-CN采取镭雕工艺，镭雕工艺具有外不雅观更好看、金属质感强、散热更好、信息不随意马虎被抹除、更能适应自动化需求等优点。
Quectel移远EC600N-CN详细资料图。
打开无线通讯模块及充电模块屏蔽罩，下方电路一览。
ASR翱捷ASR1603 4G多模物联网芯片，是一款片上系统（SoC）设备，集成了运用程序处理子系统、通信子系统、音频编解码器和嵌入式pSRAM，可实现单芯片4G LTE功能电话办理方案和GSM办理方案。
通信子系统集成了LTE CAT1、GSM调制解调器基带和RF收发器，可覆盖450MHz~2.7GHz频段，实现环球漫游。运用程序子系统在Cortex-R5处理器上运行，该处理器集成了多媒体组件，包括摄像头系统、ISP、视频播放/编码、显示掌握器和音频编解码器。此外，还包括一套广泛的接口和连接外围设备，用于连接摄像头、显示器、传感器、调频收音机、蓝牙等。
ASR翱捷ASR1603详细资料图。
ASR翱捷PM802电源管理芯片。
Smarter Micro慧智微S5643-51蜂窝射频前端，是一款基于慧智微PA技能平台AgiPAMTM的“Phase2”LTE高性能多频多模PA模组芯片，芯片集成了LB、MB、HB三路高性能PA，支持LTE sub-3GHz所有主流频段。
丝印Y6K的IC。
丝印418的IC。
丝印AJ的IC。
TI德州仪器BQ25601充电IC，是高度集成的3A开关模式电池充电管理和系统电源路径管理器件，适用于单节锂离子和锂聚合物电池。低阻抗电源路径对开关模式运行效率进行了优化、缩短了电池充电韶光并延长了放电阶段的电池利用寿命。BQ25601还具有充电和系统设置的I²C串行接口，使其能够非常灵巧的运用。
TI德州仪器BQ25601详细资料图。
SGMICRO圣邦微SGM4890音频功率放大器，在2.5V至5.5V电源电压范围内事情，可以在THD+N=1%时从5V电源向8Ω BTL负载供应1.1W功率。SGM4890具有低功耗关断模式和热关断保护。
SGM4890适用于低功耗便携系统，不须要输出耦合电容器或自举电容器；可供应外部掌握的增益（利用电阻器）以及外部掌握的开启韶光（利用旁路电容器）以实现最大的灵巧性。
SGMICRO圣邦微SGM4890详细资料图。
SGMICRO圣邦微SGM3157是一款双向SPDT（单刀/双掷）CMOS仿照开关，设计用于在单个+1.8V至+5.5V电压范围内事情供应。SGM3157具有低导通电阻、低电压和高带宽的特点。高性能使其非常适宜多种运用，如便携式设备、音频和视频旗子暗记路由等。低功耗也是使其成为良好选择的主要缘故原由之一。
SGMICRO圣邦微SGM3157详细资料图。
TI德州仪器 TLV6001通用单运放，支持轨对轨输入输出，用于旗子暗记放大。
TI 德州仪器 TLV6001 资料信息。
WillSemi韦尔半导体ESD56241D TVS保护管，是一种设计用于保护电源接口的瞬态电压抑制器，具有较高浪涌能力，适用于改换便携式电子设备中的多个分立元件。采取DFN2x2-3L封装，标准产品为无铅和无卤素。
据我爱音频网理解到，目前已有小米、OPPO、vivo、IQOO、PICO、飞利浦、雷蛇、魅族、公牛、黑鲨等品牌旗下的产品采取了WillSemi韦尔半导体电源管理方案。
WillSemi韦尔半导体ESD56241DXX详细资料图。
丝印cE CAA的IC。
SGMICRO圣邦微SGM3132四通道单线LED调光芯片，用于屏幕背光调节，具备16级亮度调节和超低压降。
SGMICRO圣邦微SGM3132详细资料图。
丝印1YD的IC。
丝印GGB L30的IC。
打开主板上的两个屏蔽罩。
上海艾为电子AW8735 K类音频功率放大器，可选择AB/D输出模式，功率级电压可以选择由电荷泵供电或由电池直接供电。AW8735具有独特的调频模式和网络音频模式，专为手机音频运用和开拓而设计。
上海艾为电子AW8735详细资料图。
ASR翱捷ASR5801蓝牙芯片，用于与蓝牙耳机连接。
小米对讲机3 4G全国版拆解百口福。
三、我爱音频网总结小米对讲机3 4G全国版在外不雅观方面，相较于传统对讲机，拥有更加轻巧便携的设计，更高的颜值，以及更舒适的握持体验。内部构造配置方面，搭载驻极体麦克风拾音，采取40mm 2W输出功率扬声器；内置锂离子电池容量3000mAh，来自满鹏科技旗下子公司惠州市豪鹏科技有限公司。
主板上，搭载了Quectel移远EC600N-CN LTE-FDD/LTE-TDD无线通信模块，包括Smarter Micro慧智微S5643-51蜂窝射频前端、ASR翱捷ASR1603 4G多模物联网芯片、ASR翱捷PM802电源管理芯片等；外部搭载了一颗ASR翱捷ASR5801 BT芯片，实现扩展蓝牙功能。
还采取了SGMICRO圣邦微SGM4890音频功率放大器、SGM3157双向SPDT（单刀/双掷）CMOS仿照开关、SGM3132四通道单线LED调光芯片，上海艾为电子AW8735 K类音频功率放大器，TI德州仪器 TLV6001通用单运放，德州仪器BQ25601 3A开关模式电池充电管理和系统电源路径管理芯片，以及WillSemi韦尔半导体ESD56241D TVS保护管等。
