图1 奔驰的MBUX系统

由于在不同级别的奔驰车型上，MBUX系统会有一定的差异，我们梳理的是奔驰A级车型的MBUX信息，其系统架构如图2所示。

奔驰信息娱乐系统—MBUX拆解梳理_芯片_体系奔驰信息娱乐系统—MBUX拆解梳理_芯片_体系通讯

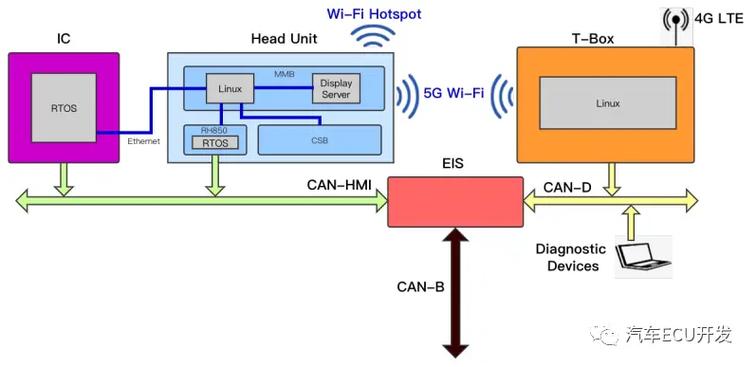

图2 MBUX的系统图

（图片来自网络侵删）

该系统紧张由Head Uint(车载主机)、T-Box、IC(仪表盘掌握器)、EIS(Electronic Ignition Switch)组成。
其间的CAN网络连接如图3所示。

图3 MBUX的CAN网络

1.Head Unit—车载主机

奔驰A级采取的车载主机型号为NTG6，紧张功能为多媒体、导航、语音掌握等，硬件形状以及外部接口如图4所示。

图4 NTG6形状及其接口

Head Unit内部有三块PCB板，分别为多媒体主板(MMB)、基板(BB)、以及不同国家版本特定的板子(Country Specific Board,CSB)。

多媒体主板(MMB)

多媒体主板的主控芯片为英伟达的Parker SoC，详细型号为Tegra T18X SoC，通过Tegra hypervisor虚拟化了两个linux系统，一个为主系统，其余一个用于作为显示的做事器，此外其还支持Trusty TEE，用于加密系统的一些敏感数据。

在主控芯片阁下有4块DDR和1个NAND Flash，NAND Flash紧张用于存储BootLoader、hypervisor、以及TEE干系的代码和数据。
除此之外主控班上还有一颗显眼的MMC，其大小为32G，紧张用于存储Head Unit的主文件系统。
其硬件如图5所示。

图5 左边为Head Unit板子右边为冷却板下的主控芯片、DDR和NAND Flash

基板(Base Board)

在基板的正面，有一颗瑞萨的RH850 芯片，型号为R7F7015223，紧张卖力CAN传输，一颗MOST掌握器芯片，型号为OS81118，为Head Unit供应 MOST 网络。
此外两颗5G Wi-Fi芯片，型号为BCM89359，一种是用于连接搭客设备，一个用于连接到 T-Box，如图6所示。

图6 基板的正面

在基板的底部(如图7所示)有一颗以太网交流机芯片，型号为KSZ8895MLU。
这个交流芯片是HeadUnit以太网的核心，大部分须要以太网的系统都连接到这个芯片上。
除此之外还有一颗DSP芯片，型号为ADSP-21489，卖力音频处理，体系构造是SHARC。

图7 基板背面

CCS(Country Specific Board)

CCS(Country Specific Board)在不同的国家不一样，当前手上的车载主机中CCS板运行的是Jacinto 5 Linux系统，其余CCS集成了一个名为Saturn的NXP的无线电办理方案，此外还有1颗来自u-blox的GNSS芯片。

图8 CCS板

2.T-Box

T-Box别号TCU或者HERMES模块，它将车辆连接到LTE网络，供应head unit的internet连接，并吸收来自云做事器的车辆掌握命令，其形状如图9所示。

T-Box的主控芯片为华为的SoC，型号为ME919bs，内部运行的是一个linux系统，在动态链接器和勾引映像的格式上与Android类型，该软件是由华为和哈曼开拓的。

图9 T-Box

3.EIS(Electronic Ignition Switch,电子点火开关)

EIS充当车辆中的网关角色，其紧张有两个功能，分别是无钥匙解锁功能和网关功能。
无钥匙解锁便是大家常常利用的远程按钥匙，解锁车辆，网关功能紧张是用于过滤 CAN。
