充电头网拆解报告 第698篇
罗马仕这个品牌对大家来说并不陌生，作为海内数码配件品牌，罗马仕从去年开始发力USB PD快充周边配件，我们见得最多的该当便是USB PD快充移动电源了，不仅价格实惠，还能提升利用体验。
USB PD快充充电器向来都是数码配件厂商的必争之地。近两年来，我们也能够看到市情上的USB PD充电器数量明显增多。而罗马仕也在最近推出了一款USB PD快充充电器，功率30W；产品主打为条记本电脑充电。目前这款产品已经抵达充电头网编辑部，下面就给大家分享一下这款产品的内部构造及用料。
一、罗马仕30W USB PD充电器外不雅观
罗马仕这款充电器采取套盒包装，表面是一个玄色的套壳，内层是瓦楞纸包装。包装盒上印有产品的外不雅观渲染图，白色外不雅观。产品型号：AC30C，产品卖点：支持MacBook充电，支持USB PD快充， 输出功率为30W。
包装盒背面有详细的参数信息。
生产日期为2018年11月16日，比较新。
包装盒里面除了充电器息争释书之外，没有其他配件。
充电器为纯白外不雅观，方形设计，个中一组对角为圆角处理，正面印有“ROMOSS”的logo，配备一个USB-C输出接口。
这款充电器标配国标插脚、可折叠的插脚设计，收纳方便。靠近插脚的一侧印有产品参数。输入支持100-240V 50/60Hz 1.4A max；输出支持：5V/3A、9V/3A、12V/2.5A、15V/2A；由深圳罗马仕科技有限公司监制，天宝电子有限公司制造；产品已经通过了CCC认证。
二、罗马仕30W USB PD充电器测试
利用ChargerLAB POWER-Z FL001SUPER检测这款充电器的快充协议，显示支持USB PD、QC2.0、QC3.0快充。
PDO报文检测，显示支持5V/3A、9V/3A、12V/2.5A、15V/2A四个电压档位，USB PD3.0版本，与标称输出参数同等。
在给iPhone XS Max充电时，测得充电电压9.23V，电流1.97A，充电功率约18.19W，支持USB PD快充。
在给iPhone XS充电，测得充电电压9.21V，电流1.79A，充电功率约16.54W，支持USB PD快充。
在给iPhone XR充电时，测得充电电压9.23V，电流1.92A，充电功率约17.78W，支持USB PD快充。
在给iPhone X充电时，测得充电电压9.2V，电流1.53A，充电功率约14.1W，支持USB PD快充。
在给最新款的iPad Pro充电时，测得充电电压15.1V，电流1.72A，充电功率约26.05W，支持USB PD快充。
在给MacBook Pro充电时，测得充电电压15.11V，电流1.93A，充电功率约29.3W，支持USB PD快充。
下面一起来看这款充电器的内部拆解：
三、罗马仕30W USB PD充电器拆解

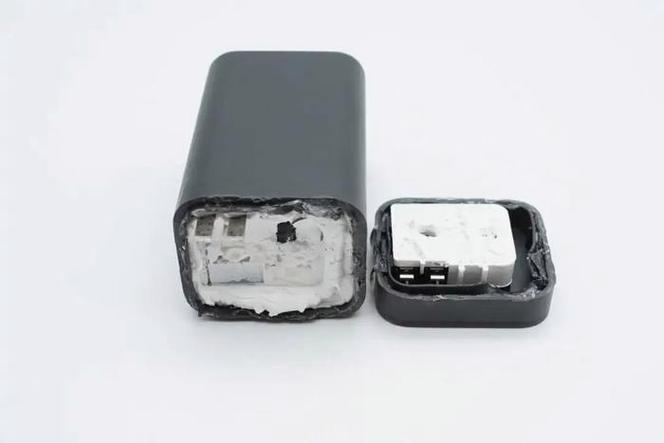

沿着充电器外壳中间的装置缝隙将产品打开，可以瞥见充电器内部PCBA的大致构造。元器件之间有大量散热硅胶，变压器上有一块灰色导热垫，可以将热量及时传给外壳，变压器阁下还有一块“L”型的金属散热片。
将PCBA模块从其余一半外壳里面抽出来。可以瞥见，PCBA的初、次级之间有镂空隔离设计， 隔离挡板直接与外壳注塑为一体。
PCBA模块正面一览，输入端有两颗较大的电解电容，并联，大量导热胶固定元件。
电容品牌为FDAI法拉，容量均为400V 22uF。
输入端黄色压敏电阻，两侧分别是一颗小的磁环电感和慢熔保险丝。
输出端有三颗电容，个中两颗较大的规格为25V 1000uF，USB-C接口焊接在小块PCB板上。
小电容的品牌同样为FDAI法拉。
“L”型金属散热片为低级开关MOS散热，利用螺钉固定，并且在两者之间有大量导热胶，两级共模电感。
将主控开关MOS和USB PD协议小板从主PCB板上拆下来。
低级主控开关MOS，来自盛廷微电子，型号DG8N65S。
盛廷微DG8N65S详细规格资料。
USB PD协议小板上的协议芯片同样来自盛廷微电子，型号D9555，目前已经通过了USB-IF协会的USB PD3.0认证，TID号为174。
盛廷微D9555协议芯片符合USB Type-C 1.2和USB PD3.0标准，兼容USB PD3.0（PPS）、USB PD2.0、QC4+、QC3.0、QC2.0、BC1.2充电协议，并可支持最多五个FPDO和一个APDO。
此外，盛廷微D9555还集成了电压环路补偿和电流环路补偿网络、VBUS 和VIN引脚快速放电、集成VCONN电路和E-Marker检测、支持20V/5A 100W功率输出、拥有250uA超低待机功耗，支持线路阻抗补偿等功能。
在协议芯片阁下是输出开关MOS，AOSMD AO4447A -15A/-30V SOP8 P沟道 MOS管场效应管。
PCB板背面一览，看起来非常整洁。
输入端整流桥。
低级PWM主控芯片，丝印“532J07 340 P”，查询得知，为昂宝OB2632。该芯片支持PD电源适配器和宽输出范围适配器，支持扩展的突发模式掌握以提升效率和降落待机功耗，支持自规复的逐周期电流限定和过载保护。
昂宝OB2632详细资料。
充电头网理解到，昂宝OB2632还被ANKER单口30W USB PD充电器采取。
横跨低级和次级之间的光耦，丝印“HK1019 812H”。
丝印“IATPH”的六角芯片为MPS的同步整流掌握器，型号：MP6907。
MP6907是一款低压二极管仿真器掌握器IC，与外部MOSFET结合利用时，取代高效率反激式转换器中的肖特基二极管。 MP6907将外部开关的正向压降调节到约70mV，一旦电压变为负值，该开关就会关断。MP6907供应一个SYNC接口来吸收外部旗子暗记，关闭栅极驱动器，实现可靠的连续导通模式(CCM)操作，可编程的轻载就寝模式可将IC的静态电流降至约150μA。
充电头网理解到，这款芯片被斯泰克65W USB PD充电器和30W USB PD充电器采取。
次级同步整流管，来悛改功率NCEP1214AS。
充电器全部拆解完毕。
充电头网拆解总结
罗马仕这款USB PD充电器成方块状，采取了折叠式的插脚设计，收纳方便。产品支持USB PD快充协议，实测可以支持全系列iPhone X、MacBook以及最新款的iPad Pro快充；同时，充电器还兼容QC3.0/2.0快充协议，可以知足市情上大部分手机的充电需求。
充电器为天宝代工，产品用料和做工都比较实在，经由充电头网拆解创造，内部PCBA低级侧采取了盛廷微主控开关MOS，次级采取MPS的同步整流掌握器以及新功率的同步整流管；最主要的是，充电器采取的是盛廷微的D9555协议芯片，该芯片已经通过了协会的USB PD3.0认证，这也是首批通过协会认证的中国芯，产品兼容性能有担保。
