力生美推出快充电源芯片
针对快充电源市场的运用，力生美目前主推的有14款电源芯片产品，个中包含了9款PWM主控芯片和5款同步整流芯片，可为100W以内的快充产品供应完全的AC-DC电源办理方案。
在PWM主控芯片领域，力生美推出的9款电源芯片全部采取了内置700V耐压的功率器件设计，个中包含了4款内置GaN的电源芯片、2款芯片内置VDMOS的电源芯片，以及3款内置SJMOS的电源芯片。
值得一提的是，LN9T28xF是一款针对高密度、高性能的快充电源合封氮化镓芯片，事情频率130kHz（另有65kHz版本），可用于45W和30W氮化镓快充电源设计，帮忙电源厂商轻松构建低待机功耗、低本钱、高性能的办理方案，以知足运用中的 CoC V5 和 DoE VI 能效。
力生美LN9T28xF芯片PWM开关频率由芯片内部设定，具有全温度补偿，最大值设置为 130kHz。在空载或轻载条件下，集成电路可事情于智能中断模式，以降落开关损耗，从而在具有较低待机功耗的同时实现良好的转换效率。
低 VDD 启动电流和事情电流使 LN9T28xF 具有非常高的可靠性和利用寿命。可以利用阻值较大的电阻来完成电路的启动，这样也降落了启动电阻的损耗，进一步降落了系统待机功耗。LN9T28xF 还供应了一个非常全面的自动规复保护电路，包括逐周期电流限定 (0CP)、具有高低压补偿的输出过载保护 (OLP)、VDD 过压钳位和欠压锁定 (UVLO) 。
在同步整流方面力生美主推5款芯片，均采取内置105V耐压功率器件的高集成设计，并且都支持CCM/QR/DCM等事情模式，知足100W以内的快充电源运用。芯片集成度高，在运用时可以大大简化PCB板设计，并以更低的本钱上风盘踞市场。
力生美芯片案例汇总
据理解，经由十余年的发展，力生美电源芯片已经得到市场广泛认可，并成为了海内领先的电源管理芯片供应商，并拥有较高的行业有名度。下面就连续为大家带来力生美电源芯片的在快充电源市场的部分运用案例先容。
Lii力生美LN9T33HV
力生美LN9T33HV是一款高供电电压范围、高性能、高集成度电流模式PWM掌握器功率开关，可以方便地在诸如PD/QC等宽输出电压变革范围的开关电源运用中构建知足CoC V5及DoE 6级能效的低待机功耗、低本钱高性能的办理方案。高达9~75V的可用供电电压范围，使得输出电压可随意马虎地在5V~20V乃至更宽范围变革。
芯片的PWM开关频率由芯片内部设定并具有全温度补偿，其最大值被限定在65kHz。在空载或轻载条件下，IC事情在智能断续模式以减少开关丢失，达到很好的转换效率和较小的待机功耗。很低的VDD启动电流可以利用一个较大阻值的电阻即可用来完成电路的启动事情，减少了启动电阻的丢失，进一步降落了系统待机功耗。
芯片内置的电流斜坡补偿功能则避免了系统在较大的PWM占空比时涌现次谐波振荡征象；内置的前沿消隐电路避免了电感开启电流尖峰对电流采样的滋扰以及缓冲二极管反向规复电流的影响。
力生美LN9T33HV资料信息。
运用案例：
1、拆解报告：ABB四位USB输出18W PD快充插座
Lii力生美LN3210

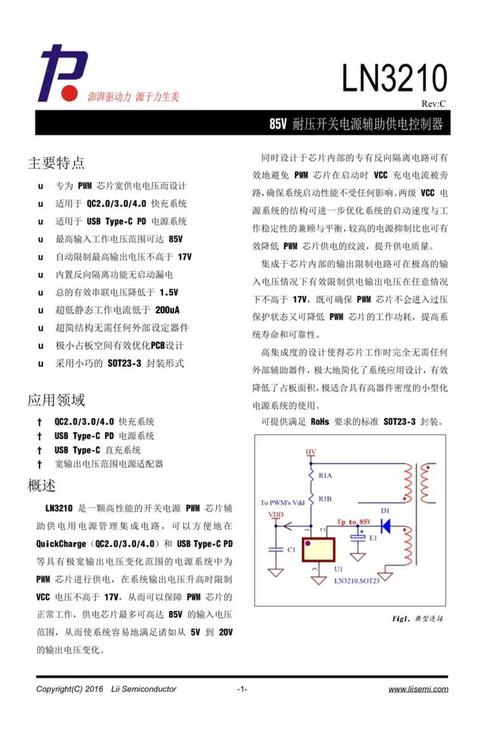

力生美LN3210是一颗高性能的开关电源PWM芯片赞助供电用电源管理集成电路，可以方便地在QC2.0/QC3.0/QC4和USB Type-C PD等具有极宽输出电压变革范围的电源系统中为PWM芯片进行供电，在系统输出电压升高时限定VCC电压不高于17V，从而可以保障PWM芯片的正常事情，供电芯片最多可高达85V的输入电压范围，从而使系统随意马虎地知足诸如从5V到20V的输出电压变革。
力生美LN3210详细规格资料。
运用案例：
1、拆解报告：POWER4 18W USB PD快充充电器
2、拆解报告：SONY索尼39W USB PD快充充电器1A1C
3、拆解报告：倍思18W USB PD快充充电器TC-075PPS
4、拆解报告：DELIXI德力西18W 1A1C快充插座
5、拆解报告：机乐堂20W 1A1C快充充电器
Lii力生美LN5S01
力生美LN5S01同步整流掌握器。
运用案例：
1、拆解报告：迪奥科72W USB-C桌面充电器
Lii力生美LN5S03
力生美LN5S03是一颗高性能的开关电源次级侧同步整流掌握器集成电路，可以方便地在运用中构建知足CoC V5及DoE 2016等6级能效的低电压大电流开关电源系统，是空想的超低导通压降整流器件办理方案。
芯片内置了独特的TrueWave全时波形追踪技能，可支持高达200kHz的开关频率运用，并且支持CCM/CrM/DCM等各种开关电源事情模式运用，可在开关电源的每一个波形转换的边沿自动快速打开或关闭外部的LowRdsONMOSFET器件，利用其极低的导通压降实现远小于诸如肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降落了整流器件的温度，可方便地实现低压大电流的开关电源运用。
力生美LN5S03详细规格资料。
运用案例：
1、拆解报告：Mcdodo麦多多30W 1A1C USB PD快充充电器
2、拆解报告：llano绿巨能63W 2A1C三口快充充电器TC-019
3、拆解报告：京东京造30W 1A1C USB PD快充充电器
4、拆解报告：Benks邦克仕30W USB PD充电器PA33
5、拆解报告：第一卫30W USB PD快充充电器（1A1C）
6、拆解报告：京造63W USB PD三口快充充电器
7、拆解报告：倍思45W USB PD快充充电器（ 1A1C）
8、llano绿巨能29W单口USB PD充电器拆解
9、拆解报告：ALLMAYBE PD45充电器
10、拆解报告：Blitzwolf闪电狼30W USB PD电源适配器
11、拆解报告：老七机基地 43W四口充电器
12、拆解报告：Benks邦克仕2A1C多功能旅行充电器
13、拆解报告：古石科技30W USB PD充电器GS-559A
14、拆解报告：京东京造65W USB PD快充充电器
15、拆解报告：万旅3A1C 45W PD旅行转换插座
16、拆解报告：飞利浦45W 3A1C多功能转换插头
17、抖音爆款：图拉斯65W多口快充桌面插座拆解
Lii力生美LN5S20B
力生美LN5S20x是一款内置MOSFET的高性能开关电源二次侧同步整流芯片，符合CoC V5和DoE VI能效哀求，该芯片采取独特的TrueWaveTM全时波形跟踪技能，支持高达120 kHz的开关频率，并支持CCM/CrM/DCM等各种开关电源事情模式，它可以以极高的转换效率轻松实现低压大电流开关电源运用。
力生美LN5S20B详细规格资料。
运用案例：
1、拆解报告：PYS鹏元晟20W PD快充充电器
Lii力生美LN5S21A
力生美LN5S21A是一颗内置105V耐压MOSFET的高性能的开关电源次级侧同步整流芯片，可以方便地在运用中构建知足CoCV5及DoE2016等6级能效的5V/9V/12V24A~3A电流级别的快速充电开关电源系统，是性能精良的空想二极管整流器办理方案。
芯片内置了独特的TrueWave全时波形追踪技能，可支持高达200kHz的开关频率运用，并且支持CCM/CrM/DCM等各种开关电源事情模式运用，可在开关电源的每一个波形转换的边沿自动快速打开或关闭内部的LowRdsON MOSFET器件，利用其极低的导通压降实现远小于诸如肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降落了整流器件的温度，可方便地实现极高转换效率的低压大电流的开关电源运用。
力生美的LN5S21A详细规格资料。
运用案例：
1、拆解报告：百达星连P.T STARLINK三合一移动电源
2、拆解报告：摩米士MOMAX Q.POWER Plug三合一充电器
3、拆解报告：睿高18W 1A1C USB PD快充充电器
4、拆解报告：新斯宝18W USB PD快充充电器
5、拆解报告：WIZ唯智生活18W USB PD快充充电器
6、拆解报告：aigo打破稠浊充电器TM1305
7、拆解报告：ABB四位USB输出18W PD快充插座
Lii力生美LN5S21B
力生美LN5S21B是一颗内置耐压105VMOSFET的高性能的开关电源次级侧同步整流芯片，可以方便地在运用中构建知足CoCV5及DoE2016等6级能效的5~20V电压范围3~35A电流级别的快速充电开关电源系统，是性能精良的空想二极管整流器办理方案。
芯片内置了独特的TrueWave全时波形追踪技能，可支持高达200kHz的开关频率运用，并且支持CCM/CrM/DCM等各种开关电源事情模式运用，可在开关电源的每一个波形转换的边沿自动快速打开或关闭内部的LowRdsON MOSFET器件，利用其极低的导通压降实现远小于诸如肖特基二极管的导通损耗，极大提高了系统的转换效率，大幅降落了整流器件的温度，可方便地实现极高转换效率的低压大电流的开关电源运用。
力生美 LN5S21B 详细规格资料。
运用案例：
1、拆解报告：IMORANGE 30W 1C1A 双口快充充电器
充电头网总结
近几年来，快充技能已经在消费类电源市场市场中得到快速遍及，从最初的QC快充到各家终端品牌推出的私有快充协议，再到USB PD快充逐渐成为通用标准，充电速率越来越快，充电功率也越来越大，运用范围也越来越广阔。
力生美半导体在电源芯片领域深耕多年，旗下快充电源芯片类型十分丰富，并且全系采取内置功率器件设计，单芯片即可知足20-100W功率范围的快充电源设计，为快充电源厂商供应了更高集成度、更具性价比的方案选择。
同时通过充电头网的案例剖析可见，力生美快充电源芯片已经成功进入了ABB、倍思、机乐堂、飞利浦、图拉斯等诸多有名品牌供应链，产品性能得到市场长期验证。
