充电头网在拆解遐想这款快充时，创造其内部搭载钰泰ETA8056低级主控芯片和ETA8020稳压芯片，下文充电头网将为您详细先容。
遐想thinkplus迷你20W充电器充电器采取小巧立方体造型设计，外壳通体玄色，腰身磨砂抗指纹，而底部以及顶面则是亮面处理。充电器腰身一壁印有thinkplus品牌，输入端配备固定式国标插脚，输出侧配备单USB-C接口。和苹果20W充电器比拟，遐想这款迷你20W充电器要小一些，体积更靠近苹果5W充电器。
利用ChargerLAB POWER-Z KM003C测得充电器USB-C口支持FCP、AFC、QC3.0/4+、PD3.0、PPS、DCP充电协议。
钰年夜半导体作为一家以创新和高可靠性有名的高新技能企业，为遐想这款充电器供应了卓越的技能支持，确保了充电器的高效和可靠性。接下来，充电头网为您解析钰泰ETA8020、ETA8056两款芯片的功能特性。
钰年夜半导体ETA8020为主控芯片供电的稳压芯片来自钰年夜半导体，型号ETA8020，是一颗130V输入电压，输出电流10mA的稳压芯片，用于为开关电源主控芯片供电。芯片内置防倒灌二极管避免启动时电流倒灌，适用于PD和QC快充充电器主控芯片和同步整流芯片供电，具有极低的静态电流。
ETA8020还具备输出短路保护，欠压和过压保护以及过热保护功能。芯片采取SOT23和SOT89封装，具备5V和12V输出可选。

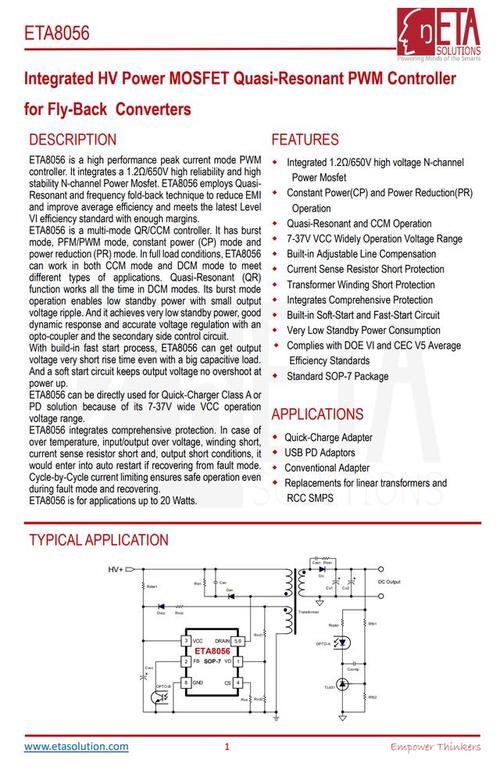

钰年夜半导体ETA8056低级主控芯片来自钰年夜半导体，型号ETA8056，是一颗内部集成高压功率管的准谐振反激电源芯片。芯片内置1.2Ω导阻的超级硅开关管，支持恒功率输出和降功率输出，并支持频率折返，提高均匀能效，提升EMI性能，同时知足六级能效哀求。
芯片具备CCM/QR多模式掌握，具备可调节的输入高低压补偿，支持电流取样电阻短路保护，具备变压器绕组短路保护等全面的保护功能。芯片集成软启动功能，具有极低的待机功耗，知足DOE 6或COC V5的均匀效率哀求。
充电头网总结钰年夜半导体是一家以创新的架构、高性能、高可靠性在业界有名的高新技能企业，公司旗下已经有10类、500余款在售产品种类，包括DC- DC功率转换器、AC-DC功率转换器、LED驱动、电池管理、PMIC、接口保护等。公司产品广泛运用于智能电表、安防、机顶盒、路由器、手机、可穿着设备、移动电源等终端产品，覆盖工业、消费、通信等多个市场领域。公司可为客户供应严密的售前支持和售后做事，并通过丰富的履历和对产品的深刻理解，加速客户的产品开拓进程。
充电头网理解到，遐想这款20W充电器内部采取钰泰ETA8020、ETA8056两款芯片，个中稳压芯片ETA8020输入电压为130V，输出电压可选5V或12V，在本款充电器中为ETA8056供电。而主控芯片ETA8056内置超级硅导阻为1.2Ω的超级硅开关管，支持恒功率以及降功率输出、保护功能、软启动等多项功能，效率超高，能够知足六级能效需求。此外，对付20W功率段的充电器而言，选用材料更通用的超级硅器件可以进一步降落本钱，同样能够制造高功率密度的充电器，能进一步提升产品竞争力。
