一、小米网络收音机开箱
我爱音频网拿到这款小米网络收音机，外包装十分简洁，一看便是范例的小米风格。
外包装背后紧张规格参数标示很清楚，紧张功能是网络收音机，支持安卓4.0及以上？iOS7及以上，同时还支持Airplay和米联可以当做网络播放器来用。
这里是音量触摸区域的解释，漏掉了播放与停息的操作解释（可以从解释书里查看）。
产品正面采取蜂窝式缕空设计的圆形发音孔。
通过我爱音频网所拍摄的图片可以看到，大大的发音孔霸占了全体机身的正面，这样的设计可以让外放声音传播的畅通无阻。
橙色的机器拨轮，用于换台等操作。
向上或向下拨动切换电台，不用打开手机（条件是在app里添加了电台）也能在自己喜好的电台之间随意切换。
机身顶部一字排开的小圆点是隐蔽的电容触摸板，轻触点击可以播放或停息，滑动可以调节音量大小。
光滑的背部，电源接口、事情状态指示灯、网络复位键集中在中下部。
底部一整张防滑胶贴，我爱音频网这一款产品型号为WLSYKCM，制造商为上海创米科技有限公司。
二、 小米网络收音机拆解
现在，我爱音频网的小伙伴用电吹风加热正面镂空塑料网罩（韶光要把握好以免过热破坏扬声器），可以无损取下网罩。
网罩四角有定位孔， 定位孔深浅不同以是反向安装不会出错，边框四周贴有双面胶。
采取2英寸扬声器，23mm钕铁硼强磁场。
正下周遭孔是倒相孔。
拆除四角的螺丝连续下一步拆解。
我爱音频网创造，这款产品内部还有卡扣固定，利用撬棒撬开声音单元部分。
撬棒插入深度不宜过深以免破坏触摸电路部分。
如果能完全打开较难的这两部分，剩下拆解事情就大略多了。
我爱音频网在这里提醒大家，分离发声单元时要把稳，有两组连接线须要处理一下才能彻底分离这部分。
一组是MIC线，另一组是音频单元连接线。
MIC是焊接在主板上的须要把MIC从固定框里抠出来。
儿音频单元连接线是由插座链接很轻松就可以拔掉。
每组线都套有吸音海绵。
拆到这里，全体收音机的内部构培养都展现出来了。
发声单元，采取一只2 英寸扬声器合营倒相孔来增强发生效果，实测这个倒相孔浸染相称明显，比较较没有倒相孔的声音效果更饱满憨实。
通过我爱音频网的拆解可以看到，发声单元边框四周贴有泡棉密封，防止漏音。
倒相孔特写，整根倒相孔有3处折弯。
倒相孔材质：PC+ABS。
2 英寸扬声器的品牌规格参数：YLY 4Ω 4W。
收音机框体内部电路一览。
拆掉换台开关。
开关边框同样贴有密封用泡棉。
现在我们考试测验拆解这只开关，未想到开关是一次性超声波焊接，并且此开关为机器式开关内部并未含有繁芜电路以是暂时放弃拆解。
机身顶部的触摸板。
触摸IC，型号品牌未知。
拆掉主板。
电源插座部分也有密封用的泡棉胶。

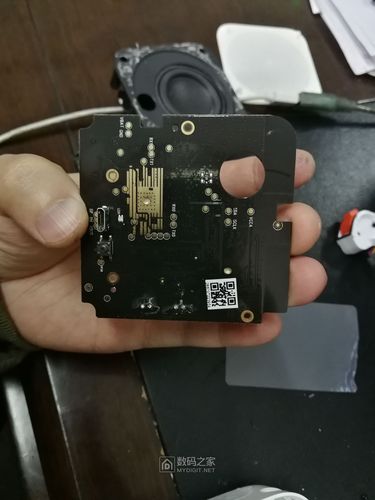

电路板上多个金色小圆点是用来测试主板的测试点。
通过我爱音频网的拆解可以看到，右上部是音频处理电路。
电路板背部集成了大部分IC。
电源输入采取MICRO USB接口能担保最大的兼容度。
阁下的微动是网络复位按钮。
通过我爱音频网的拆解可以看到，插座下方的两颗led用来显示网络连接状态。
连接中是橙色的，正常利用中是蓝色的。
出于本钱考虑利用了PCB印刷天线，如果利用外置天线放在收音机的后面做成一只小尾巴会不会更萌一些呢？
四根烟囱为音频输出做滤波。
台湾珍宝TEAPO电容，规格10V680微法。
供电电路，供应电压转换。
与上一处相同的电路。
MTK联发科路由器SOC主控芯片MT7688KN。
我爱音频网根据资料得知，MT7688系列集成了1T1R 802.11n标准的Wi-Fi收音机，580MHz的MIPS 24KEc处理器，1端口快速以太网PHY，USB2.0主机，支持PCIe，SD-XC，I2S / PCM和多慢的IO。
MT7688供应了两种操作模式 – 的IoT网关模式和物联网设备模式。
在物联网网关模式下，PCI Express接口可连接的802.11ac芯片组11AC双频并发网关，高性能的USB 2.0可让MT7688新增3G / LTE调制解调器支持或添加的H.264的ISP为无线IP摄像头。
对付物联网设备模式，MT7688支持的eMMC，SD-XC和USB 2.0。
MT7688可以支持通过192Kbps的/ 24位I2S接口和VoIP的无线高品质音频运用程序通过PCM。
在物联网的设备形态中，还支持PWM，SPI从机，第3 UART和更多的GPIO。
对付物联网网关，它可以连接到触摸面板和BLE，紫蜂/ Z-Wave和子1G射频智能家庭掌握。
ALC5616-REALTEK瑞昱 专为移动设备设计的音频解码器芯片。
PM25LQ032 4MB闪存，用来存放收音机固件。
CS8323S（内置BOOST升压、恒定5.0W输出功率、AB类/D类切换单声道音频功放IC）。
我爱音频网根据资料得知，CS8323S是一款内置BOOST升压模块R类音频功率放大器。
内置的BOOST升压模块在5.5V和6.5V两个电压点之间可选。
当BOOST升压模块在5.5V的情形下，可以为4 Ω的负载供应3.7W的恒定功率,并通过MUCH使能真个掌握,BOOST模块可以单独供应最高可达2A的电流输出;当BOOST升压模块在6.5V的情形下，可以为4 Ω的负载供应5.0W的恒定功率.AB类D类可切换模式的设计,最大限度的减少音频子系统中功放对FM的滋扰.CS8323S在锂电池的供电电压范围内供应了极致的功率输出,使得CS8323S成为便携式音箱设备特殊是扩音器产品的最优选择. CS8323S的全差分架构和极高的PSRR有效地提高了CS8323S对RF噪声的抑制能力。
无需滤波器的PWM调制构造及内置的BOOST升压模块,尽可能的减少了外围器件,其余CS8323S内置了过流保护,短路保护和过热保护,有效的保护芯片在非常的事情条件下不被破坏。
我爱音频网拆解百口福，以上便是小米收音机的全部零部件。
三、我爱音频网总结
1、体验总结：我爱音频网这款小米网络收音机的一大精髓在于，在浩瀚节目里，它可以为用户选择，自动播放手机上的网络电台，让用户只管听就好。
在连接办法上，小米网络收音机通过WiFi或蓝牙进行连接，既可以当做网络收音机，也可以当做手机的外置扬声器利用。
此外它还支持音乐闹钟，安歇韶光用来听新闻、听音乐都是一个不错的选择。
2、物料总结：小米网络收音机采取了一颗2英寸大小的扬声器，23mm钕铁硼强磁场，功率为4W，并且内置PCB印刷天线，而非外置天线。
最主要的是，它搭载了一颗MTK联发科路由器SOC主控芯片MT7688KN，集成1T1R 802.11n标准的Wi-Fi收音机，580MHz的MIPS 24KEc处理器。
在交互和外不雅观方面，还是比较让人面前一亮的。
