一.32.768KHZ：南桥、PCH、EC等附近
1.常见的外不雅观有圆形与长方形,如下图所示:
2.电路图中开头会用字母X或XT表示，如下图X2000所示:
3.在主板上的位置图：
图1
图2
4.波形图：
5.浸染.
32.768KHZ在主板上的浸染也不可忽略。事情电压是0.4V旁边。它掌握着电脑的系统韶光的基准，同时在上电之前为主板南桥/PCH内供应事情时钟。同时也是通过它产生原始时钟频率，经由发生器放大或缩小成电脑中各种不同频率掌握总线。如果主板32.768K晶振故障。一样平常会有如下问题产生。
1.电脑不开机
2.电脑reset复位灯常亮
3.系统韶光不准
4.开机进入系统慢
5.用主板测试卡测试的时候一贯乱码
6.其他干系故障

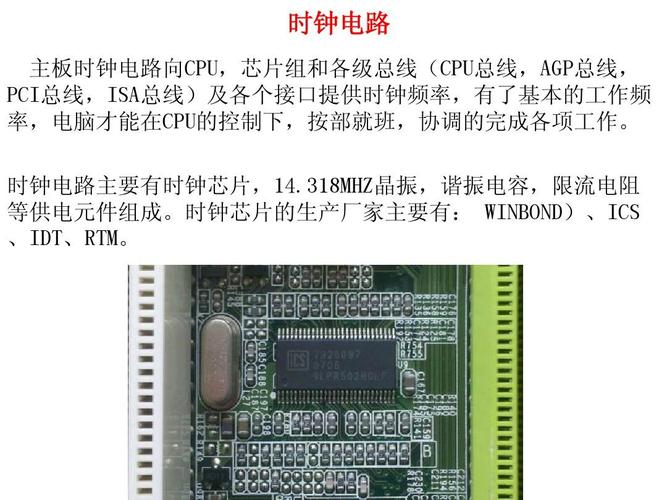

二.14.318MHZ ：主时钟晶振
1.常见的外不雅观有长方形或长方形带弧形,如下图所示:
2.电路图中开头会用字母X或XT表示，如下图X2所示:
3.在主板上的位置图：
4.波形图：
5.浸染.
早期的主时钟14.318MHZ 均放在主板上，现在从55系例PCH涌现此时钟就放在了芯片内部，外部再也看不到了,此时钟供应了一个标准时钟，通过配置芯片内部的寄存器已将外部时钟进行分频、倍频或者频差等，从而得到各个模块事情的时钟，比如PCI 33MHz/PCEI 133MHz/AGP 66MHz/USB 48MHz等等都是分频后送到各外设利用.如果主板14.318MHZ晶振故障。一样平常会涌现以下问题。
1.主板无显示
2.不开机
3.开机去世机或蓝屏等等.
三. 25MHz：网卡晶振
1.常见的外不雅观有长方形带弧形,如下图所示:
2.电路图中开头会用字母X或XT表示，如下图X1所示:
3.在主板上的位置图：
4.波形图：
5.浸染.
一样平常主板网卡芯片阁下会涌现25MHz这个晶体，这个时钟是给网卡独立供应利用，目前带网卡芯片的都会有这个晶体涌现，如果主板25MHZ晶振故障，一样平常会涌现以下问题。
1.网卡抓不到
2.主板不显示
3.主板当机蓝屏等等
四.24.576MHZ ：1394或声卡：
1.常见的外不雅观有长方形带弧形,如下图所示:
2.电路图中开头会用字母X或XT表示，如下图X3所示:
3.在主板上的位置图：
4.波形图：
5.浸染.
早期的主板有1394芯片的一样平常都有这颗晶体，其余现在的音频也采取此旗子暗记，但是音频芯片由PCH内部分频器送到音频芯片，以是外部是没有独立的晶体,如果主板24.576MHZ晶振故障，一样平常会涌现以下问题。
1.开机无显示
2.开机当机
3.抓不到1394芯片或声卡
五.分频器输出常规波形图：
CPU波形图：
PCIE波形图：
PCI波形图：
图1
图2
AGP波形图：
