该放大器 沿袭了TDA7294优秀的动态性能,音质醇厚,类 似胆机。
它与负载有两种不同的连接办法,适宜 在家庭影院系统、电视机和有源音响等视听设 备中运用。

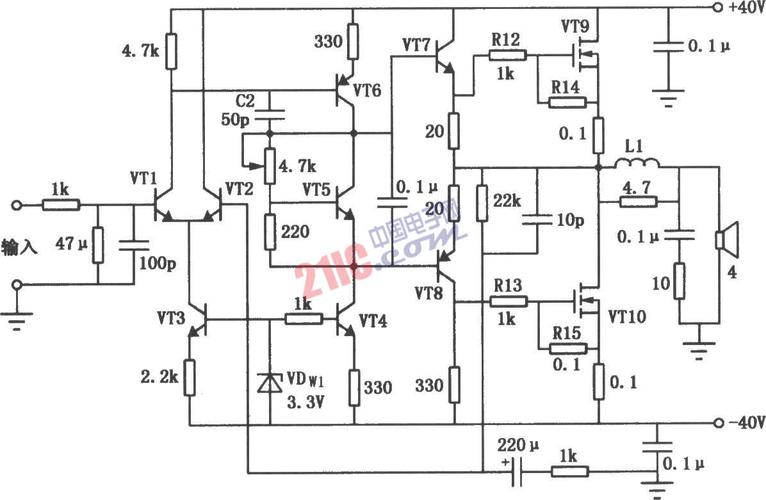

该放大器内部构造与TDA7294相同,分为差 分输人级、恒流驱动级和功率输出级三级。
差分 输人级由双极型晶体管组成,驱动级和功率输 出级采取场效应管。放大器内部设有过载、过 热、短路等保护电路及静噪(静音/待机)电路。
TDA7295采取15脚单列直插式封装,如 图1所示。
各引脚功能如下:①脚为待机地,
②脚为反相输入端,③脚为同相输人端,④脚为 接地,⑤脚为空脚⑥脚为自举端,⑦脚为+vS (旗子暗记处理部分),⑧脚为-ⅤS(旗子暗记处理部分), ⑨脚为待机端,⑩脚为静音端,11、12脚为空脚,
13脚为+VS(功率输出级)14脚为功率输出端,15脚为-VS(功率输出级)。
TDA7295的紧张技能参数如下。
1.电源电压VS为±10V~±40V;
2输出电流I为6A;
3.输出 功率P在ⅤS=±30V、RL=8欧时为50W;VS=±26V、RL=4欧时为
50W(THD为002%);VS=±34V、RL=8欧时为80W;VS=±26V、 RL=4时为80W(THD为0.1%);
4.总谐波失落真THD(Po=5W, f=1kHz)为0.001%;
5.转换速率为15V/μs;
6输入阻抗Ri为 100k欧;
7.静态电流Iq(范例值)为60mA。
图2为TDA7295的范例运用电路,
闭环增益为30dB增大R3可提高放大器 的增益,反之降落。
放 大器的9、10脚与R4、 R5、VD、C3及R6、C4组 成静噪掌握(待机和静 音)电路,使TDA7295开/关机时,自动执 行静音,肃清放大
器开/关机瞬间的 大电流对扬声器的 冲击。
为得到更大输出功率,可将TDA7295 接成BTL构造,其运用电路 见图3。
在VS=±25V、RL=8欧时,Po=120W:在VS=±30V、
RL=16欧时,Po=100W。
