上图为CD4060芯片内部构造示意图，内部包含了由反相器构成的震荡电路，以及由触发器构成的分频电路。
CD4060内部振荡电路
CD4060内部振荡电路的频率由外部RC元件或晶体振荡元件决定。
（图片来自网络侵删）
CD4060电气参数
CD4060芯片引脚排序CD4060引脚排序
CD4060为双列引脚，个中1脚为12分频输出、2脚为13分频输出、3脚为14分频输出、4脚为6分频输出、5脚为5分频输出、6脚为7分频输出、7脚为4分频输出、8脚为电源负极Vss、9脚为旗子暗记正向输出、10脚为旗子暗记反向输出、11脚为旗子暗记输入、12脚为复位端、13脚为9分频输出、14脚为8分频输出、15脚为10分频输出、16脚为电源正极Vdd。
CD4060芯片封装CD4060有两种常用封装，一种为双列直插封装（DIP），另一种为贴片封装（SOP）。
CD4060直插封装

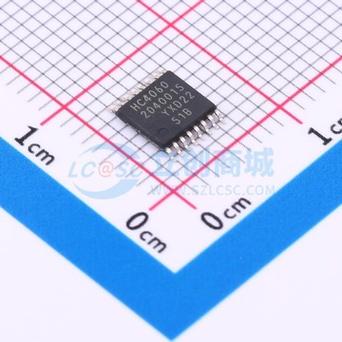

CD4060贴片封装
CD4060芯片运用电路CD4060秒脉冲旗子暗记发生器
上图是一个有CD4060芯片构成的秒脉冲旗子暗记发生器电路，其振荡频率由外部晶振决定。晶振的频率为32.768kHz的常用时钟晶振，经由CD4060及74LS74的分频和整形之后，输出1Hz的秒脉冲旗子暗记。
