人工智能已经进入了我们的日常生活。
虽然人工智能取得了极大的成功，但是人工神经网络为主流算法的人工智能仍旧面临对付打算需求过大，以及打算须要的能量过大的问题。
举例来说，目前人类大脑的智能程度远远超过人工智能的水平，但是人脑的功率花费仅仅在10W数量级，远远小于动辄数千瓦的做事器端人工智能芯片组功耗。
而人工智能能量效率低的问题也确实成为了人工智能进入对付功耗哀求较高的边缘真个一个主要阻碍。

办理人工智能芯片功耗过大的一个思路便是比起主流的人工神经网络更进一步地模拟生物神经元的事情办法，而这样的方法也被称为“神经拟态”（neuromorphic）。

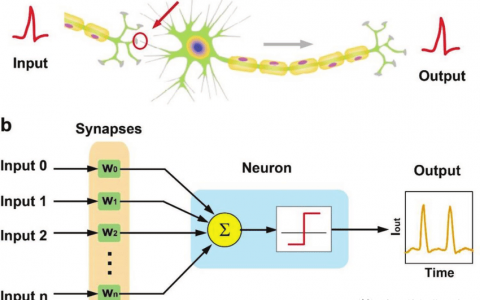

动物的神经元会不断地从其他神经元突触接管电脉冲并累积电荷，当电荷高过某个阈值时，神经元就会通过突触脉冲放电，而该电脉冲将通过突触通报到下一个神经元。
在这个过程中，神经元仅仅在放电（也即活动）的时候会有能量花费，而在其他时候都处于非常低功耗的状态。

神经拟态芯片便是利用了这个思路，利用集成电路的形式实现了神经拟态。
在以往的神经拟态芯片中，最著名的可能便是IBM的True North和Intel的Loihi。
这两块芯片主打大规模神经拟态，紧张场景是神经科学研究等领域。
而在Intel和IBM等巨子推出的以研究性子为主的神经拟态芯片之外，在本日神经拟态芯片更多地以其打算能量效率高的上风在边缘端找到了商用场景。

在边缘真个神经拟态芯片设计中，常日利用稠浊旗子暗记电路设计，个中每个神经突触在通报脉冲旗子暗记利用仿照旗子暗记（电荷），而接管到突触和处理神经元内部状态的过程则可以利用数字电路。
如前所述，由于神经元仅仅在累积到足够电荷数量之后才会激活，因此在大多数韶光处于低功耗的待机状态，因此大大降落了功耗。
或者从另一个角度上来说，神经拟态芯片仅仅在检测到故意义的事宜才会进行处理，因此大大降落了能量，因此神经拟态芯片又可以称为“事宜驱动处理”芯片。

从详细的设计来看，目前用于边缘真个神经拟态芯片又可以分为两大类，分别是主打利用神经拟态脉冲神经网络做旗子暗记处理的神经拟态打算芯片，以及利用事宜驱动视觉传感器（DVS）芯片并且仅仅在DVS检测到事宜后才唤醒处理芯片的神经拟态视觉芯片。
目前，这两种芯片在边缘端都得到了相称的重视。

神经拟态芯片的运用处景

（图片来自网络侵删）

神经拟态芯片在边缘真个第一个紧张运用处景是低功耗机器视觉。
神经拟态芯片在该领域的紧张上风是功耗极低：传统的基于数字电路的人工智能芯片的功耗最低常日在毫瓦数量级，而神经拟态打算芯片的功耗可以做到微瓦数量级，差距可以达到几个数量级。
因此，神经拟态打算芯片可以实现利用纽扣电池供电并且常开（always-on）的机器视觉。

此外，基于事宜驱动的超高速机器视觉也是神经拟态视觉芯片的主要运用处景。
与传统固定帧率的视觉传感器不同，神经拟态视觉芯片仅仅在有事宜涌现时才开始高频率采样，因此可以实现上千fps的高帧率，因此可以运用在自动驾驶、机器运行监测等须要这样高采样率的场景。
其余，值得一提的是，如果把神经拟态视觉芯片和神经拟态打算芯片相结合，则可以实现在有事宜涌现时的超低延迟高质量处理，而在没有事宜涌现时则功耗极低，从而同时实现高性能和超低功耗。
最近，中国神经拟态芯片初创公司时识科技（SynSense）发布的Speck便是这样一款实现强强联合的SoC，同时集成了神经拟态视觉芯片和神经拟态打算芯片，从而能在边缘端实现亚毫瓦级的超低功耗和低延机遇器视觉，运用处景可以覆盖智能家庭、智能安防、工业监测等主要IoT场景。

除了机器视觉之外，对付韶光序列的剖析也是神经拟态打算芯片的主要运用处景。
语音、生理旗子暗记（如心脏ECG）等韶光序列旗子暗记非常时候脉冲神经网络处理，因此利用基于脉冲神经网络的神经拟态芯片可以以很高的效率处理这些旗子暗记。
可穿着式产品（如TWS无线耳机等）对付这类低功耗韶光序列处理有很强的需求，而随着可穿着式产品市场的爆发，利用神经拟态芯片进入这些市场也成为了一个很有潜力的方向。

神经拟态芯片的竞争格局

神经拟态芯片的开拓须要算法、系统和电路的深度结合。
由于神经拟态算法是一项较为不同的算法，因此在算法开拓方面须要相称的积累。
同时，由于在边缘端利用的神经拟态芯片追求高能效比，因此常用稠浊旗子暗记电路，其开拓对付电路设计的技巧也有相称的需求。
总而言之，一款神经拟态芯片产品须要同时在神经拟态电路和算法方面都有多年的深入积累才能真正成功。

美国的BrainChip可以说是最老牌的神经拟态芯片公司，从2004年创办至今已经有超过十五年的韶光，目前的产品能覆盖从微瓦到毫瓦级功耗的超低功耗芯片市场，产品形态包括神经拟态芯片IP和SoC芯片。

欧洲也是神经拟态领域的重镇，尤其是瑞士的苏黎世理工大学和苏黎世大学联合创办的神经信息学院（INI）更是神经拟态芯片和算法领域学术界的威信，而从神经信息学院孵化的公司也在边缘端神经拟态芯片领域有主要地位。
例如，最近炙手可热的Prophesee便是由神经信息学院的学生创办的，该公司的紧张产品是神经拟态视觉芯片，能供应高于10000fps的超高帧率，同时功耗则低于10mW，目前已经得到了来自Intel、小米、创新工场等业界巨子或有名成本的资金支持。

相对付外洋同行，中国的边缘端神经拟态芯片公司也并不掉队。
例如，前文提到的时识科技就由来自瑞士神经信息学院的海归学者乔宁博士创立，在得到了百度、Merck、中科创星等业界和成本支持后，已经率先推出了却合神经拟态视觉和打算的芯片产品Speck。
此外，在神经拟态视觉芯片方面，由新加坡南洋理工大学教授陈守顺返国创立的芯仑光电也在几年前就推出了具有国际领先水平的神经拟态视觉芯片，目前芯仑光电已经成为中国半导体龙头之一韦尔股份的子公司。
由于中国在边缘机器视觉（智能家庭和智能安防等）和可穿着电子产品都处于环球引领者的地位，我们认为中国也将成为边缘端神经拟态芯片最有潜力的市场。
随着边缘端神经拟态运用成为主流，我们也期待这些中国公司能在这个市场里大放异彩。
