555芯片的引脚功能

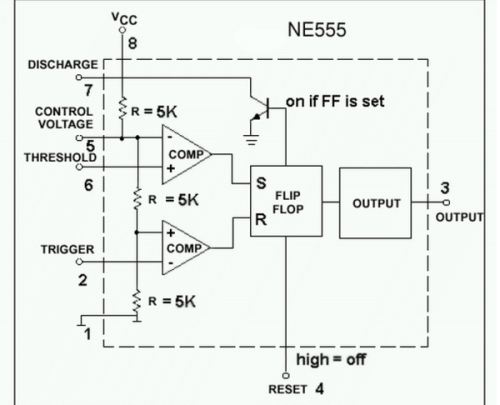

在深入学习之前，首先要理解555芯片的8个引脚的功能：
GND（引脚1）：接地端；TRIG（引脚2）：触发轫，当此端电压低于1/3 Vcc时，输出高电平；OUT（引脚3）：输出端，可以驱动继电器、灯泡等负载；RST（引脚4）：重置端，低电平有效，当接低电平会使输出端OUT为低电平；CTRL（引脚5）：掌握电压端，常日通过电容器接地，也可用来调度阈值和触发电平；THR（引脚6）：阈值端，当此端电压高于2/3 Vcc时，输出开启；DIS（引脚7）：放电端，一样平常连到定时电容的一端；VCC（引脚8）：电源正极度，可以接5V至18V的电源。555芯片运用电路单稳态模式
在单稳态模式下，555芯片被用作一个大略的延时电路。一旦触发轫（TRIG）吸收到低于1/3 Vcc的脉冲旗子暗记，定时器就激活。输出端（OUT）将输出一个固定时长的高电平旗子暗记，时长可以通过调度与THR和DIS引脚相连的电阻和电容的值来设定。单稳态模式非常适用于产生精确的韶光延迟，如用于掌握继电器等。
双稳态模式
双稳态模式，又称为触发器模式，555芯片在这个模式下的输出状态由TRIG和THR两个端口的输入旗子暗记决定。常日在这种模式下，555芯片常被运用于翻转状态的任务，比如开关电路。这个模式不须要外部电容，且两个引脚的输入旗子暗记能决定输出高低电平，非常适宜做为大略单纯的开关掌握。
阿斯特布稳态模式（振荡模式）
555芯片在这一模式中可以作为方波发生器利用，通过调节与引脚6和7干系联的电阻和电容，我们可以得到特定频率和占空比的方波。阿斯特布稳态模式在电路设计中极其常见，可用于创建钟脉波、腔调发生器乃至是大略的PWM（脉宽调制）掌握电路。
利用555芯片时的把稳事变许可的电源电压范围为4.5-15V，超出此范围可能导致芯片破坏；输出电流一样平常不超过200mA，否则可能须要外部的晶体管来放大输出；引脚之间不宜直接短路，应利用适当的保护电路来避免缺点操作；确保电源稳定，噪声太大可能会影响芯片的正常事情；为了担保计时的准确性，定时电容的泄电流应只管即便小。实用案例：制作大略的LED闪烁电路
利用555集成芯片，我们可以轻松制作一个LED闪烁电路，让LED灯以固定频率闪烁。你只须要准备一个555芯片、两个电阻（一个1kΩ和一个10kΩ）、一个电解电容（100μF）和一个LED灯。
将555芯片的GND引脚（1号）接到电源负极；VCC引脚（8号）接到电源正极；把RST引脚（4号）通过一个1kΩ的电阻接到电源正极；将TRIG引脚（2号）和THR引脚（6号）短接，并连接10kΩ的电阻；将10kΩ电阻另一端接到电源正极；DIS引脚（7号）通过电阻连接到TRIG和THR的连接点；同时，从这个连接点接一个电解电容到GND引脚；末了，把OUT引脚（3号）通过150Ω阻值的限流电阻连接到LED的正极，LED的负极回接到电源的负极。通过调节电阻值和电容值的大小，你可以改变LED闪烁的频率和占空比。
555集成芯片由于其多功能和易于利用的特点，被广泛利用在各种电子电路中。从根本的定时、计数运用到繁芜的仿照旗子暗记处理，它凭借着可靠性和灵巧性成为了电子领域的宠儿。无论是业余爱好者还是专业工程师，节制555芯片的利用方法都是实力的表示。希望通过本文的内容能对你的电子学习之路起到助力浸染。
