此前我们已经对M0331PD有线版进行了拆解,本日连续和大家分享无线版的拆解,看看两种格局的魔方插座设计用料是否会有不同之处。

一、aigo魔方转换器外不雅观

这家协议芯片厉害了18W到氮化镓哪里都有它aigo魔方插座拆解_特写_魔方 这家协议芯片厉害了18W到氮化镓哪里都有它aigo魔方插座拆解_特写_魔方 智能

产品包装盒中间印有魔方转换器外不雅观图,上端印有aigo品牌,下方印有爱国者转换器并标注了产品的四个卖点:新国标插孔、构造紧凑、小巧便携和USB+Type-C。

这家协议芯片厉害了18W到氮化镓哪里都有它aigo魔方插座拆解_特写_魔方 这家协议芯片厉害了18W到氮化镓哪里都有它aigo魔方插座拆解_特写_魔方 智能
(图片来自网络侵删)

包装盒侧面印有产品的干系参数信息。

aigo魔方转换器分为有线和无线两种格局,有线版居家利用,无线版可携带出门。
机身造型加入了中国圆灵感设计,在球体上切割出6个平面,立体构造设计减少占地面积,让桌面更加整洁。

机身前端配有2A1C三个USB输出接口以及一个电源开关键,个中两个A口分别为白色胶芯和橘赤色胶芯,方便用户差异。

机死后头是国标3脚插头,并且在外壳上标注产品参数信息产品型号:MN331PD(白)技能参数:MAX 2500W,MAX10A,250V~USB输入:110-240V~,50/60Hz,0.5AUSB输出:USB-A1:5V3AUSB-A2:5V3A / 9V2A / 12V1.5AUSB-C:5V3A / 9V2A / 12V1.5A双口/三口同时:5V3AUSB总输出:18W委托商:爱国者电子科技有限公司制造商:天津打破电气技能有限公司魔方插座已经通过了3C认证。

其余四个侧面上都配有3+2位插孔,且都设置有安全门。
安全门设计精良,单口无法插入,避免异物进入,有效防止小孩好奇贪玩发生意外。

产品净重约为168g。

利用ChargerLAB POWER-Z KT001检测USB-A1口的输出协议,显示只支持Apple 2.4A协议。

USB-A2接口支持Apple 2.4A、Samsung 5V/2A和USB-DCP协议,以及QC2.0/3.0、AFC、FCP多个快充协议。

USB-C口输出协议和USB-A2接口的一样,同样支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC、FCP协议。

除此之外,其PDO报文显示USB-C口还支持USB PD3.0快充标准,具备5V/3A、9V/2A、12V/1.5A三组固定电压档位以及3.3-5.9V/3A和3.3-11V/2A两组PPS电压档位。

二、aigo魔方转换器拆解

从输入端将机身壳拆开,插脚端外壳在四角处采取卡扣进行封装。

火零地三线均焊接得很稳定,焊点饱满。

四块3+2互换插孔通过固定柱和卡扣固定在侧面。

安全门板自身同样利用卡扣封装固定。

将互换插口板拆开,内部安全门通过小弹簧复位。

PCB板通过白色绝缘板以及卡扣进行固定。

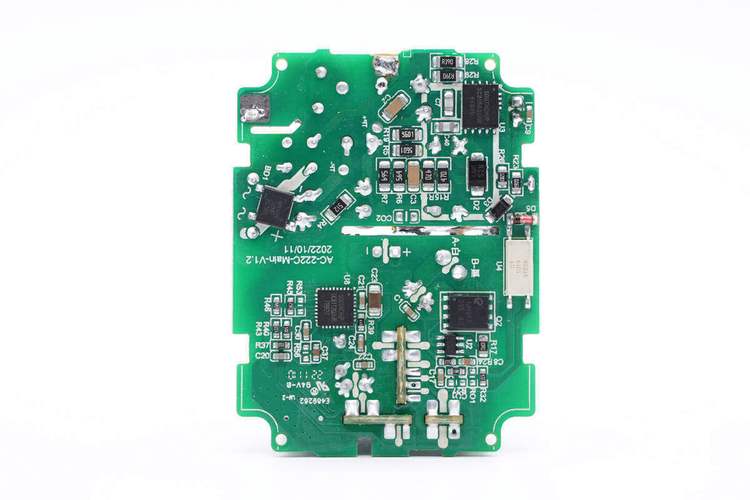

PCB板背面一览,低级次级之间有不规则镂空路线,用于放置隔离板。

输入端ABS210整流桥。

PWM主控芯片特写,昂宝 OB2368。

昂宝OB2368资料信息。

丝印F659的IC,用于继电器开关掌握。

威兆半导体的双N MOS管,型号VS3622DB,耐压30V,由5V逻辑电压驱动,用于同步整流降压输出,双管集成性能提升。

威兆VS3622DB规格资料。

输入端上焊接有延时保险丝、NTC浪涌抑制电阻、低级滤波电解电容和工字电感,变压器阁下一颗低级开关MOS打胶固定和导热。

低级开关MOS特写,采取的是士兰微SVF7N65C系列MOS管,7A、650V耐压。

士兰SVF7N65C系列规格资料。

三颗AiSHi艾华低级滤波电解电容,规格均为400V 10μF,三颗并联总计30μF。
工字电感外套热缩管绝缘。

延时保险丝特写,规格为2A 250V。

NTC浪涌抑制电阻特写,用于抑制上电浪涌电流。

PCB板侧面一览,焊接有继电器和几颗芯片。

UC2633自动识别IC,用于USB-A口的自动识别。

输出端个中一起输出采取珠海智融SW3510双输出同步整流降压芯片,这里作为USB-C口和USB-A2接口的降压掌握和协议识别。
SW3510内置有USB-C口识别及多种快充功能,芯片集成度高。

智融SW3510是一款高集成度的多快充协议双口充电芯片,支持 A+C口任意口快充输出,支持双口独立限流。
其集成了5A高效率同步降压变换器,支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议,CC/CV 模式,以及双口管理逻辑。
外围只需少量的器件,即可组成完全的高性能多快充协议双口充电办理方案。

玄色继电器特写,HF32FA-G触点规格为10A 250VAC,厦门宏发电力电器有限公司,用于转换器输出掌握。

输出抗滋扰蓝色Y电容特写。

CT 1018光耦,横跨在低级和次级之间,用于低级次级通信,调节反馈输出电压。

电源开关键特写,阁下的指示灯套有热缩管遮光。

PWM主控芯片供电电容特写。

规格为50V 4.7μF。

板子另一侧放置变压器并打胶固定,阁下是一颗次级同步整流芯片。

次级同步整流芯片采取昂宝OB2004Ax,其内置NMOS,支持3-12V输出,集成度高。

昂宝OB2004Ax 规格资料。

PCB板输出端上是两颗输出滤波固态电容和降压电感,两个USB-A母座垂直焊接在主控PCB板上,USB-C接口焊接在小PCB板上。

VBUS开关管,型号RU30D20M2,双NMOS,耐压30V,来自Ruichips锐骏半导体,用于两路快充端口分配,右侧是检流电阻,两路独立。

锐骏RU30D20M2详细资料。

输出滤波固态电容特写,规格为16V 470μF,万裕ULR系列。

另一颗固态电容规格一样,且同样是万裕ULR系列。

降压电感特写,外套有热缩管。

魔方插座的3+2插孔采取三层一体铜带设计,分别对应火线,零线,接地,铜带之间利用塑料板进行隔离和固定。

全部拆解一览。

全部拆解完毕,来张百口福。

充电头网拆解总结

aigo无线版魔方转换器机身造型加入中国圆设计,边角圆润,无论是转移利用位置或是携带出门都更加方便,随插随用。
A2接口支持QC2.0/3.0、AFC、FCP多个快充协议,兼容性好,最大输出18W;C口支持5/9/12V以及3.3-5.9V/3A和3.3-11V/2A电压档位,支持18W PD快充。
除了知足日常家用电器的用电需求之外,还能直接给手机等设备进行快充。

充电头网通过拆解创造,充电器部分采取了士兰微SVF7N65C系列MOS管、昂宝次级同步整流芯片OB2004Ax、智融SW3510双输出同步整流降压芯片和威兆VS3622DB MOS等,输出采取固态电容滤波,确保长期事情的可靠性。
此外导线焊接稳定,PCB板中央横穿塑料板进行固定和隔离,AC互换插口采取一体铜带设计,相互之间也有塑料板隔离固定。
