一、品胜20W车充外不雅观
包装盒正面印有PISEN品胜、产品外不雅观、名称以及卖点等信息。
背面印有产品参数和商家书息。
包装内含车充和保修卡。
车充采取PC材质玄色外壳，表面紧张是磨砂处理，两端还设计有亮面环装饰。
机身上印有PISEN品牌logo。
另一壁印有车充参数
型号：LP-CC22
输入：DC 12-24V
输出：
USB-C：5V3A、9V2.22A、12V1.67A
USB-A：5V3A、9V2A、12V1.5A
A+C：5V3A
最大输出：20W
制造商：深圳市旅品科技有限公司
顶面配有1A1C双输出接口，均采取经典黄色配色。
车充拿在手上的直不雅观感想熏染，十分小巧。
重量只有15g。
接通电源内置指示灯亮蓝光。
利用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、FCP、SCP、PD3.0、PPS快充协议。
并且具备5V3A、9V2.22A、12V1.67A三组固定电压档位，以及3.3-11V2A一组PPS电压档位。
其余测得USB-A口支持QC2.0/3.0、FCP、SCP快充协议。
二、品胜20W车充拆解
拆掉顶部外壳取出车充。

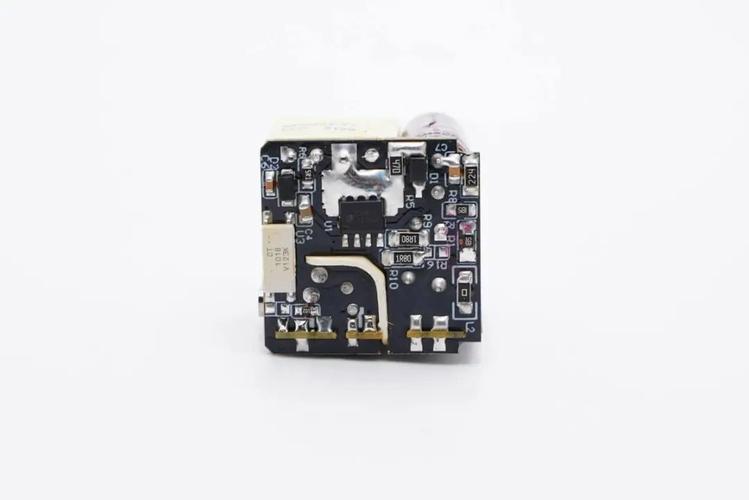

小板一壁贴有导热垫。
下方便是英集芯的IP6566 IC，导热垫帮助芯片散热。
板子另一壁设有滤波电容和降压电感。
铜质弹簧特写，提升导电性。
保险丝特写。
输入滤波电解电容特写，规格为35V 100μF。
采取英集芯IP6566实现输入降压和掌握1A1C双口输出。这是一款集成同步开关的降压转换器、支持多种输出快充协议、支持Type-C输出和 USB PD2.0/PD3.0(PPS)协议的双口输出 SOC IC，为车载充电器、快充适配器、智能排插供应完全的办理方案。
IP6566支持双C、1A1C或者双A口输出，集成双口自动插拔检测功能，单独利用任意一口都可支持快充输出，当双口同时利用时，双口都输出5V，总功率5V3.4A。
IP6566内置功率MOS，支持8.2-32V宽范围输入以及3-12V输出，最大能供应20W的输出功率，能够根据识别到的快充协议自动 调度输出电压和电流。IP6566 输出 5V/3A，板端转
换效率高至 93.8%。
IP6566 具有软启动功能，可以防止启动时的冲 击电流影响输入电源的稳定。 此外还具有多种保护功能：输入过压、欠压保护，输出过流、过压、欠压、短路保护等功能。 采取44mm QFN28封装节省空间。
充电头网理解到，英集芯的快充芯片可广泛运用在充电器、移动电源、无线充、车充、储能电源等领域，并被小米、华为、三星等有名品牌的数十款产品采取，产品质量得到客户同等认可。
降压电感外壳绝缘管。
输出滤波固态电容特写，规格为16V 100μF，也做了绝缘处理。
USB-C母座特写。
USB-A母座特写。
全部拆解完毕，来张百口福。
充电头网拆解总结
得益于英集芯IP6566的利用，品胜这款车充兼容QC2.0/3.0、FCP、SCP、PD3.0、PPS快充协议，并具备3.3-11V2A PPS电压档位，拥有很好的兼容性，支持市情热门20W快充，知足iPhone 12/13手机快充需求。
英集芯IP6566集成度非常高，正如品胜这款车充展示的一样，基于该芯片可设计十分小巧且能配置双C口、1A1C接口或双A口的快充产品，并能大大降落设计难度以及本钱，实现产品快速上市，并兼具精美外不雅观和实用性。
