那么，一枚指甲盖大小的芯片上到底有多少奥秘？
B站UP主“影视飓风”近日拆解并拍摄了十几颗芯片，对它们的微不雅观构造一探究竟。
他们通过扫描电子显微镜拍摄了芯片放大几万倍后的样子，竟然看到了一个个的晶体管。

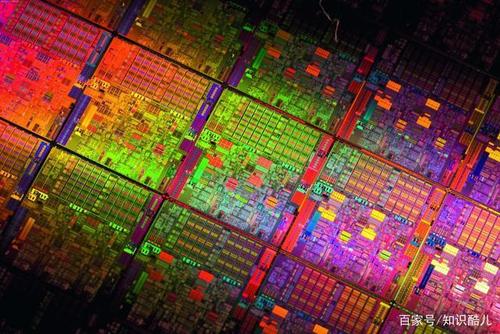

（图片来自网络侵删）
实在，芯片内部不仅仅是百亿计的晶体管，还有十几层金属层，承载了晶体管的供电、旗子暗记传输等重任，形成繁芜的逻辑电路。
当芯片被放大几万倍时，我们可以看到其内部的风雅构造和元件。在这个放大倍数下，芯片的构造会呈现出一种类似于立交桥和高速公路的繁芜网络。
这些网络实际上是由无数个眇小的金属线路构成的，这些线路卖力在芯片内部通报电旗子暗记，从而实现各种功能。
这些金属线路常日只有几十个纳米宽，远远小于一根头发丝的直径。这种风雅的制造工艺哀求极高的精度和技能水平，因此芯片制造被认为是人类精密制造的极限之一。
