为了降落氮化镓快充的本钱，最紧张的还是从芯片高下手。氮化镓快充中须要用到PWM掌握器，氮化镓驱动器和氮化镓开关管，通过将这三颗芯片集成到一颗芯片中，不仅可以降落器件本钱，还可以减少外围器件数量，进一步降落物料本钱。
更主要的是，氮化镓与掌握器及驱动器合封往后，能够肃清芯片内部打线及PCB电路板走线上的寄生电感，从而减小振铃，降落开关损耗。氮化镓合封芯片具有更快的开关速率以及可靠性，集成度高调试大略，是新一代的氮化镓产品，深受工程师的喜好。
力生美半导体针对30及45W的氮化镓快充运用，推出了四款合封氮化镓芯片。合封芯片显著简化了充电器内部的低级电路，不仅简化了研发过程，还减少了元件数量，降落本钱，具备多种上风，成为了工程师的首选。
力生美半导体株式会社成立于2010年，是一家专注于电源管理芯片设计、发卖与技能做事企业，目前已拥有多种电源芯片办理方案产品线，包括手机充电器、电池充电器、开关电源适配器、家电电源、智能家居电源、IoT系统电源、电动工具电源、USB PD快充电源等。

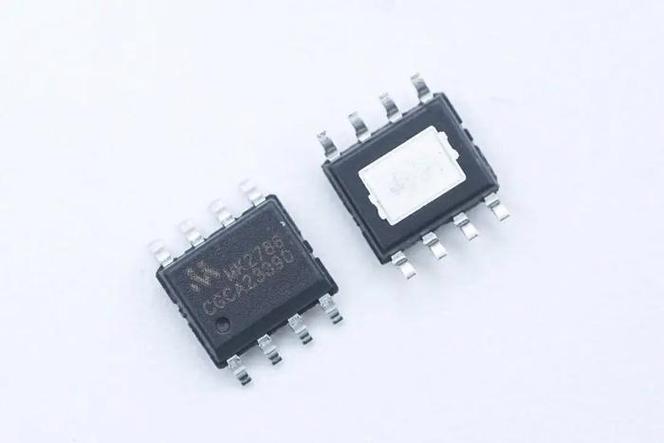

力生美推出的氮化镓合封芯片共有四个料号，分为内置1.05Ω氮化镓开关管，支持30W功率输出的的LN9T28EF，采取130kHz事情频率，LN9T28EH采取65kHz事情频率。其余两款内置550mΩ氮化镓开关管，支持45W功率输出，分为130kHz事情频率的LN9T28GF和65kHz事情频率的LN9T28GH。氮化镓合封芯片均采取散热增强的ESOP8封装，简化生产工艺，便于散热。
力生美合封氮化镓芯片内置700V氮化镓功率器件，采取准谐振事情模式，谷底开关提高效率，空载功耗低至50mW，知足CoC V5以及DoE VI能效哀求。芯片内置软启动掌握电路，扩展的轻载掌握可优化能效及待机功耗，全负载均无音频噪声。
芯片内置供电过压钳位和欠压闭锁，支持可调节的线电压补偿，内置带前沿消隐的逐周期电流限定，具备输出过电流、过载以及短路保护。适宜运用在电源适配器、电池充电器、快充充电器以及开放式开关电源运用。
力生美推出的氮化镓合封芯片具有宽范围的供电，低级外围电路得到简化，芯片内置完善的保护功能，ESOP8封装具有加强的散热性能，知足多种电源运用。
充电头网总结氮化镓功率器件在快充领域创造了巨大代价，在提升转换效率的同时，大大提升充电器的功率密度。同等体积下，让传统单口的充电器支持更大的功率，并支持更多接口，大大方便了消费者的利用。
力生美推出的氮化镓合封芯片，具有高集成低导阻上风，合封芯片显著简化外围元件数量，同步简化充电器低级设计。芯片内置全面而又完善的保护功能，可最大限度确保安全利用。
