JTAG的英文名称为Joint Test Action Group，中文名字叫做联合测试事情组，是一种国际标准测试协议（IEEE 1149.1兼容），紧张用于芯片内部测试及对系统进行在线仿真、调试，它在芯片内部封装了专门的测试电路 TAP （ Test Access Port ，测试访问口），通过专用的JTAG测试工具对芯片进行测试。
现在多数的高等器件都支持JTAG协议，如以以ARM为核心的手机CPU、DSP、FPGA、CPLD等芯片都会带JTAG接口。
标准的JTAG接口是4线：TMS、TCK、TDI、TDO，分别为模式选择、时钟、数据输入和数据输出线。

2、接口

一份很好的JTAG完全解读资料_暗记_旗子一份很好的JTAG完全解读资料_暗记_旗子通讯

JTAG 技能是一种嵌入式调试技能，JTAG最初是用来对芯片进行测试的，JTAG的基本事理是在器件内部定义一个TAP（Test Access Port；测试访问口）通过专用的JTAG测试工具对内部节点进行测试。
JTAG测试许可多个器件通过JTAG接口串联在一起，形成一个JTAG链，能实现对各个器件分别测试。
如今，JTAG接口还常用于实现ISP（In-System Programmer，在系统编程），对FLASH等器件进行编程。

（图片来自网络侵删）

JTAG调试接口有TMS、TCK、TDI、TDO四根调试旗子暗记，可选旗子暗记脚为：TRST、RESET复位旗子暗记和RTCK（同步时钟）。

TRST：JTAG复位，连接到目标CPU的nTRST引脚，用于复位CPU调试接口的TAP掌握器；目标板上应将此脚上拉到高电位，避免意外复位；

3、JTAG功能

JTAG是最基本的通讯协议之一，大家可以理解为与RX、TX以及USB的道理一样，只是一种通讯手段，但与RX TX以及USB有很重大的不同，那便是这个JTAG协议是最底层的，说的普通一点，一样平常来说，手机里边，CPU是老大，妥妥的吧？但在JTAG面前，他就变得不那么回事了，JTAG协议便是用来掌握CPU的，在JTAG面前CPU变成喽啰了。
一样平常的协议是求着CPU读写字库的程序，但JTAG可以读写CPU的程序，命令让CPU啥活都干，擒贼先擒王，JTAG便是屠龙刀。

所有的手机CPU都支持JTAG协议，也必须支持JTAG协议，由于CPU里边的数据只有通过JTAG功能才能写入，在内部数据错乱的时候或者其他部分主要数据错乱的时候，CPU可能就不理会RX TX或者USB了，在这个时候，用JTAG协议功能，逼迫手机的CPU乖乖的干活。

更说的更大略一点，让大家理解，便是在CPU由于软件缘故原由不联机的时候，JTAG是唯一能够规复这部分软件的工具。
JTAG能够指挥CPU干任何事，在JTAG面前CPU只是一个马仔。

A. 下载器，即烧写软件到FLASH里；

B. 用于调试程序，通过JTAG接口可以调试电路板上的程序，跟年夜夫的听诊器似的，可探听芯片内部小心思；

C. 边界扫描，可以访问芯片内部的旗子暗记逻辑状态，还有芯片引脚的状态等等。

4、JTAG的引脚定义

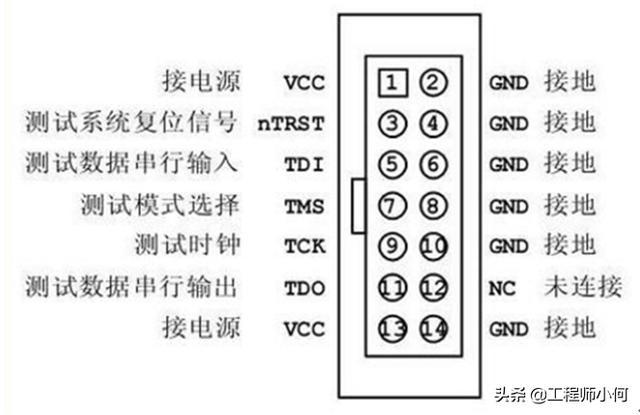

a) Test Clock Input (TCK)------测试时钟输入，TCK在IEEE1149.1标准里是逼迫哀求的；

b) Test Mode Selection Input (TMS) ----测试模式选择，TMS用来设置JTAG口处于某种特定的测试模式，TMS旗子暗记在TCK的上升沿有效，TMS在IEEE1149.1标准里也是逼迫哀求的；

c) Test Data Input (TDI)------ 测试数据输入，所有的数据都是通过TDI接口串行输入的，TDI在IEEE1149.1标准里是逼迫哀求的；

d) Test Data Output (TDO)------测试数据输出，所有的数据都是通过TDO接口串行输出的，TDO在IEEE1149.1标准里是逼迫哀求的；

e) Test Reset Input (TRST)------测试复位，输入引脚，低电平有效，这个旗子暗记接口在IEEE 1149.1标准里是可选的，并不是逼迫哀求的。

f) (VTREF) -----参考电压旗子暗记，这个引脚一样平常直接连接VCC。
用于检讨目标板是否供电，直接与目标板VDD联，并不向外输出电压，这个引脚也是逼迫哀求的；
