搞硬件的同道们有时候须要在PCB文件中找某个元器件，而当元器件较多、PCB较为繁芜时很难一眼找到该元器件。别焦急，PCB设计软件都是很强大的，我们所考虑的问题他们都已经考虑到并给你供应了大略的办理方法。本日就以Protes99se/Altium Design为例，先容一下如何在PCB中快速定位某个元器件。
首先看一个文件，其事理图和PCB图分别如下：
（图片来自网络侵删）
事理图

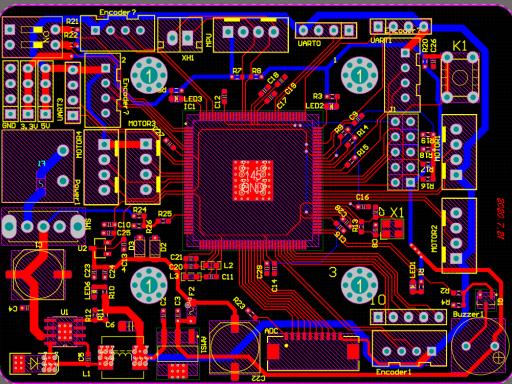

PCB
以上两幅图是事理图和PCB文件，须要在PCB文件中快速找到电阻R1，由于元器件较多，利用PCB标签中的component只能找到一个大致的范围，却不能准确定位。要想准确定位可以按照如下方法做。
1. 点击“Corss Probe to Open Documents”，如下图所示，点击后鼠标编程十字状。
2. 将十字状鼠标在所需探求的元件上点击(本例是在R1上点击)。
3. 点击后，在PCB文件中即涌现下图所示的情形，可以创造除R1之外的器件已经模糊处理，如下图所示。
4. 这时R1电阻已经被定位到，想规复正常显示只须要点击右下角的\"大众Clear\"大众即可。
