一篇文章理解清楚二极管（PN结）的VI特点曲线_曲线_集成电路

二极管是由一个PN构造成的，具有阳极和阴极两个端子，电流只能往单一方向流动。
也便是说，电流可以从阳极流向阴极，而不能从阴极流旭日极，称为单引导电性。

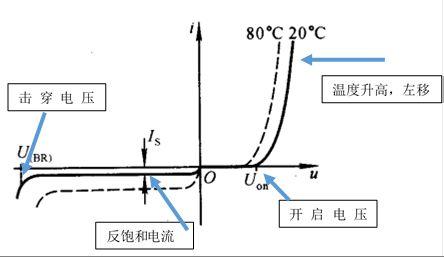

二极管的VI曲线方程是一个指数方程，如下

当二极管正向偏置时，电流按指数规律迅速上升；当二极管反偏时，I基本即是负的反向饱和电流IS,。

通过不雅观察好的二极管的VI曲线的拐点，可以大致区分出是硅二极管还是锗二极管，硅材料二极管拐点电压常日在0.7V旁边，锗材料二极管拐点电压常日在0.3V旁边。

这里提一下稳压管，由于稳压管紧张事情在击穿区，稳压管的的VI曲线见下图，

一个正常的二极管的正引导通曲线越陡越好，越陡解释导通电阻小；反向截止曲线越水平越好，解释不泄电，

如果有泄电，常日曲线会有翘起来的迹象，参考下图

二极管击穿后的曲线，参考下图

在实际电路运用中，二极管也会常常串联或者并联利用，那么二极管的串联或并联后的曲线会是什么样子的呢？

两个相同二极管串联后的曲线

两个相同二极管并联后的曲线

大家知道，由于集成电路内部集成了成千上万个晶体管，繁芜的集成电路集成的晶体管的数量更多，多达几百万个或以上。
而晶体管的基本单元也是PN结，因此，大家在测试集成电路的管脚的VI曲线时，也会创造跟PN结曲线类似。
不同的是，有的测试出的正向PN结曲线，有的是反向PN结曲线，或者串并联后的PN结曲线。

其余，在电路板维修时，常常利用VI曲线比拟测试法来判断单个PN结或集成电路（电路结点）的好坏。

关于二极管（PN结）的VI特性曲线就分享到这里，感激不雅观看！
