芯东西6月25日宣布，在英飞凌无锡工厂，露天的停车棚顶上，一块块光伏太阳能电板整洁地排列着。这可不是为了给车子遮太阳，而是无锡工厂获取清洁能源的办法之一。
为降落碳排放、构建绿色工厂，英飞凌在2020年制订了“有约束力的减排目标”，成为第一家承诺实现“碳中和”的半导体企业。
近日，芯东西等媒体参不雅观了英飞凌无锡工厂，并与英飞凌科技副总裁、英飞凌无锡制造、研发、测试技能和创新部卖力人范永新进行互换。范永新分享了这一国际半导体巨子的无锡制造基地在绿色工厂、智能工厂和追求零毛病方面的探索及思考，这些履历对付其他制造工厂来说同样具有借鉴的代价。
一、制订五大计策举措，2030年实现碳中和
在与赛普拉斯合并之后，英飞凌已成为环球十大半导体公司之一，也是汽车电子、电源管理和驱动系统、传感器系统、安全互联系统、无线combo、差异化存储等诸多领域的领导者。
根据第三方研究机构发布的数据显示，尤其是在汽车电子、功率半导体和安全IC领域，英飞凌所霸占的市场份额，位居环球第一。
英飞凌的前道和后道工厂遍布环球。个中，做晶圆制造的前道工厂约占1/3，别的的是后道工厂，后道工厂有超过一半分布在亚太地区。
1995年景立的无锡工厂，是一家范例的“后道”工厂，紧张做封装和测试。
目前，无锡工厂的员工数超过1300人，是英飞凌大中华区最大的制造基地，也是英飞凌环球最大的IGBT制造中央之一，紧张生产分立器件、智能卡芯片、功率半导体等产品。
范永新说，英飞凌操持到2025年，将二氧化碳排放量较2019年减少70%，到2030年实现碳中和，并环绕此目标制订了碳中和五大计策举措。
此前，英飞凌历来有良好的节能减排记录。例如在生产过程中，英飞凌的资源利用效率远高于半导体行业的环球均匀水平；在生产晶圆方面，英飞凌生产每平方厘米晶圆的耗电量比环球均匀水平要低约47%，耗水量比环球均匀水平低约29%，产生的废弃物比环球均匀水平低约56%。
二、减少电力花费，启用清洁能源
由于半导系统编制造恒温、恒湿、无尘的分外环境哀求，以及关键制造工艺的电力哀求，英飞凌无锡的碳排放紧张来源于电力花费。
从基于天下能源研究所温室气体核算体系得出的2020年碳足迹剖析来看，英飞凌无锡工厂因电力花费所产生的碳排放占比达到了97%。个中相称大一部分电力花费于动力设备、空调等等方面。

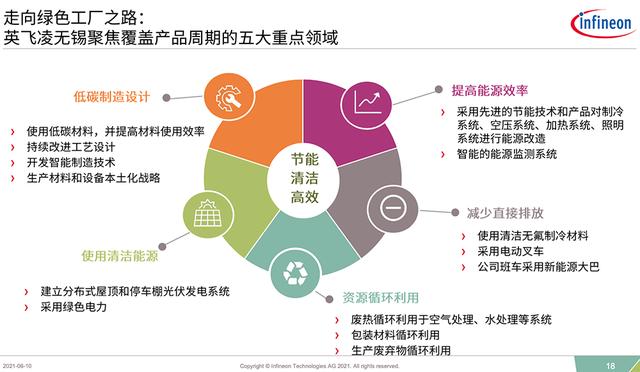

为了更好地培植绿色工厂，英飞凌无锡工厂紧张聚焦覆盖产品周期的五大重点领域：低碳制造设计、提高能源效率、减少直接排放、资源循环利用、利用清洁能源。
无锡工厂的布局都是楼宇式的，以是相对可用的面积不多。其所有可用区域全部装了光伏发电系统。范永新透露，截至目前，工厂有28%的办公用电是由光伏驱动的，未来他们还会连续开拓新的节能办法。
当前无锡工厂已经取得一些节能减排成果。比如早在2015年，该工厂就已经实现了碳达峰，2020年碳排放较2015年减少了27%。
该工厂还实现了100%循环利用包装材料、100%利用废热循环加热水处理系统、在可用区域100%安装光伏发电系统。
根据2021年中国船级社质量评估机构数据，英飞凌无锡工厂的绿色绩效处于半导体行业前5%。
三、用自家产品助力高效的能源链
应对景象变革和能源稀缺的寻衅，英飞凌走得是双线并行路线，一方面减少自身碳排放量，另一方面用自家产品来助力高效的能源链，从发电、输配电、储能到能源的利用，为百口当链供应高能效办理方案。
在能源的天生和存储方面，英飞凌有EasyPACKTM1B/2B IGBT功率模块和SSO8功率器件，紧张运用于太阳能发电、储能和快速充电等领域。
EasyPACKTM1B/2B模块效率更高、功率密度更大、尺寸更小且系统本钱更低，助力实现灵巧的电网设计，还能够提升将太阳能转换为电能的效率、改进电池用电效率、确保电网稳定。
在能源利用方面，英飞凌的IGBT功率模块以及分立器件产品，可以减少能源转换和分配构成中的损耗，让能源高效而广泛地运用于工业驱动、数据中央、汽车、智能楼宇等领域。
EasyPACKTM 1B/2B模块已经在英飞凌无锡工厂投入量产而且产能还在不断扩大当中。EasyPACK 1A/2A模块也已做好量产准备。
同时，英飞凌还正在引进用于电动汽车的HybridPACKTM双面冷却IGBT模块，该模块能将电池的直流电转换为驱动电机的互换电，并能将制动产生的互换电转换成为电池充电的直流电，并且当中的损耗很低，从而有助于提高电动车辆的续航里程。
英飞凌无锡工厂希望通过涵盖产品生命周期的减排计策和项目，与干系互助方共同创造可持续的生态代价。
四、培植智能工厂，落地工业物联网
工业互联网和智能工厂是英飞凌物联网计策的主要组成部分。同时，英飞凌也在研制工业4.0所须要的核心器件和领先的半导体办理方案。
英飞凌能够供应值得相信的安全办理方案、高等感测能力、跨运用掌握以及高效电源管理，这些对付实现工业4.0具有非常主要的浸染。
此外，英飞凌把数字化覆盖生产、供应链和技能开拓全流程，作为实在现工业4.0的一个目标。
自2013年起，英飞凌无锡通过自主研发的制造实行系统（MES），实现了制造的自动化和智能化，显著提升了运营绩效。
该系统能够对人、机、料、法、环等五大关键生产要素进行智能掌握，利用无纸化、数据剖析及智能决策系统，实现工厂自动化和智能化，降落本钱，提升速率和质量。
例如，英飞凌无锡将生产周期缩短了50%；在没有额外投资新设备的情形下，生产效率提升了11%；实现了制造成分和产品工艺参数100%可追溯；自动化程度达到了80%；基于MES之上的系统，使得制程和人为缺点降落了50%。
范永新透露道，无锡工厂当前还未完备自动化的更多是一些搬运过程，他们正动手做物料搬运的事情，会借助AGV（自动导引车）在MES系统的调度下，将产品自动从一站送到下一站。
除了IT举动步伐、算法等方面，无锡工厂还有一个大的工厂集成团队，去更多地做一些工厂运行所用到的一些软件能力开拓。
经由多年努力，英飞凌无锡也得到了行业跟社会的广泛认可，今年被评为“无锡市智能工厂”。
英飞凌一贯秉持着“跟供应商、跟商业互助伙伴”互助的三角模型，与他们分享在“智能工厂、工业4.0”方面的管理思路、利用方法与实践履历，同时也向他们去学习，相互取长补短。
范永新还谈及英飞凌无锡的工业4.0蓝图。
提到“工业4.0”，实在便是要万物互联，而联网则涉及安全性的问题。
尤其对付英飞凌这样的高科技企业而言，知识产权是非常主要的。如何防止乃至减少联网之后的风险？这是必须严格把关的事变。
对此，英飞凌无锡采取了一套安全办理方案，实现安全的身份认证、物品识别、权限掌握及通讯连接。在此过程中，能知足安全需求的智能卡芯片正好是无锡工厂主营的产品之一，这些芯片已经被广泛运用于支付、娱乐、政府身份识别、个人识别、物品识别、通讯联系等浩瀚场景。
五、每生产10亿个器件，毛病器件数不到3个
从产品的角度来讲，英飞凌用品质领导地位实现了差异化竞争，承诺从功能、可靠性、交期、产量和本钱等方面，实现零毛病。
“零毛病”首先是汽车电子提出的，不过，无锡工厂并未差异对待消费电子、工业等其他非汽车电子用户，而因此同样的最高标准做所有生产。
英飞凌通过了许多质量标准认证，包括ISO9001、IATF16949、AS9100、IEC17025、ISO26262等各种国际标准认证，从而担保了在符合体系的哀求下全面稳定运行。
经由多年努力，截至去年，英飞凌每生产10亿个器件，涌现毛病器件的数量不到3个，这树立了环球半导体的质量标杆。
要知道，在好多行业，毛病率还是以“每百万只多少个毛病”来衡量。
此外，无锡工厂也采取了许多前辈技能来避免涌现毛病。比如以前须要几十位员工来检讨半导体后道封装中的“塌线”情形，但几年前，无锡工厂开始用智能自动识别系统，大大节省人力，同时更高效地担保产品质量。
在设备方面，英飞凌不断升级改造，淘汰老旧设备，引入最前辈的全自动设备，保障产品质量。
在团队的共同努力下，无锡工厂打造了“卓越质量3-2-1”管理模式。一个核心、两个支柱、三个基石，持续稳定始终是其运营工厂的辅导思想。
在坚持“零毛病”的努力下，2020年4月份英飞凌无锡得到了“2019年度无锡市市长质量奖”，这是当时唯一一家、也是无锡市历史上第一家外资企业获此殊荣。
结语：长远收益将大于本钱
“气侯变革”是一项环球性的寻衅，须要全体社会所有的利益干系方采纳同等行动，共同应对。英飞凌把“让生活更加便利、安全和环保”作为义务，落实到了企业日常的运营当中。
总体来看，英飞凌无锡一方面致力于构建绿色工厂，以创新的半导体产品推动可持续发展，并作出碳中和承诺，持续减少自身碳排放；另一方面自主开拓工业互联网技能，推动智能工厂培植，并持续追求零毛病。
范永新认为，只管这些举措会带来初期本钱投入的提高，但通过技能、设计等方面的升级，从长远来看，收益将大过本钱。
他还分享了英飞凌及时意识到缺芯问题，为此将2021财年总投资额从早前方案的14亿欧元增至16亿欧元，并将位于奥地利菲拉赫的300mm晶圆厂开工日期提前至本财年第四季度。菲拉赫工厂全面投入运营后，每年生产的功率半导体将能够知足2500万辆电动汽车的传动系统的需求。
