与门内部事理图
（1）VA=VB=0V。此时二极管D1和D2都导通，由于二极管正引导通时的钳位浸染，VL≈0V。
（2）VA=0V，VB=5V。此时二极管D1导通，由于钳位浸染，VL≈0V，D2受反向电压而截止。
（图片来自网络侵删）
（3）VA=5V，VB=0V。此时D2导通，VL≈0V，D1受反向电压而截止。
（4）VA=VB=5V。此时二极管D1和D2都截止，VL=VCC=5V。

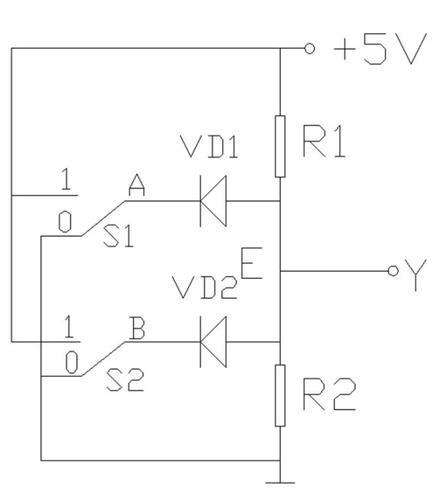

带电源完全事理图
事理如图，RL 远大于 R1 ，如 ：R1 = 1K Ω，RL = 100KΩ 。
K1 或 K2 、或者 K1 、K2 同时接地（开关下拨），闭合电路接通， Y 输出是二极管的正向电压 0.7 V ，即输出低电平；
只有 K1、K2 同时接高电平 （开关上拨），二极管全部截止，Y = E RL / (R1+RL) ≈ E ，即输出高电平。
再增加相同构造的二极管，与门输入端子也就增加。逻辑关系：
Y = A B ，只有 A、B 同时为 1 （高电平），Y = 1 。
二、常用与门芯片
1、CD4082：有两个独立的4输入端与门
2、CD4081：有四个独立的2输入端与门
3、74X11：有三个独立的3输入与门
4、74X21：有两个独立的4输入与门
5、7409TTL：集电极开路，有四个独立的2输入与门
6、7408TTL：有四个独立的2输入与门
