proteus事理图
一、ADC0832先容
ADC0832 是美国国家半导体公司生产的一种8 位分辨率、双通道A/D转换芯片，其最高分辨可达256级。体积更小，兼容性，性价比更高。事情频率为250kHz，转换韶光为32μS;内部电源输入与参考电压的复用，使得芯片的仿照电压输入在0~5V之间。具有双数据输出可作为数据校验，以减少数据偏差，转换速率快且稳定性能强。独立的芯片使能输入，使多器件挂接和处理器掌握变的更加方便。通过DI 数据输入端，可以轻易的实现通道功能的选择。

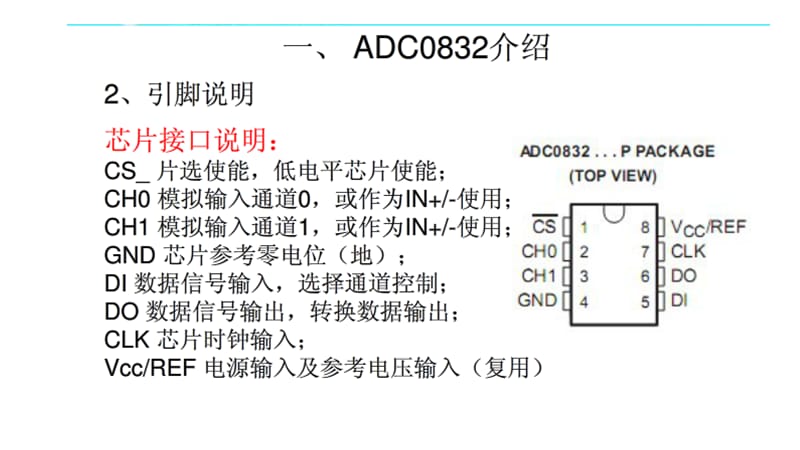

其芯片引脚图如下：
ADC0832芯片引脚图
芯片引脚功能如下：
CS_片选使能，低电平芯片使能
CH0 仿照输入通道0，或作为IN+/-利用。
CH1 仿照输入通道1，或作为IN+/-利用。
GND 芯片参考0 电位(地)。
DI 数据旗子暗记输入，选择通道掌握。
DO 数据旗子暗记输出，转换数据输出。
CLK 芯片时钟输入。
Vcc/REF 电源输入及参考电压输入(复用)。
单片机对ADC0832的掌握事理
由于DO端与DI端在通信时并未同时有效并与单片机的接口是双向的，以是电路设计时可以将DO和DI 并联在一根数据线上利用。
ADC0832未事情时，CS输入端 高电平，CLK 、DO/DI 的电平任意，此时芯片禁用
进行A/D转换时，CS输入端 低电平 开始转换 CLK 输入时钟脉冲 DO/DI端则利用DI端输入通道功能选择的数据旗子暗记，在第1 个时钟脉冲的下沉之前DI端必须是高电平，表示起始旗子暗记。在第2、3个脉冲下沉之前DI端应输入2 位数据用于选择通道功能。
2 位数据为"1"、"0"时，只对CH0 进行单通道转换。
当2位数据为"1"、"1"时，只对CH1进行单通道转换。
当2 位数据为"0"、"0"时，将CH0作为正输入端IN+，CH1作为负输入端IN-进行输入。
当2 位数据为"0"、"1"时，将CH0作为负输入端IN-，CH1 作为正输入端IN+进行输入。
到第3 个脉冲的下沉之后DI真个输入电平就失落去输入浸染，此后DO/DI端则开始利用数据输出DO进行转换数据的读取。从第4个脉冲下沉开始由DO端输出转换数据最高位DATA7，随后每一个脉冲下沉DO端输出下一位数据。直到第11个脉冲时发出转换数据最低位DATA0，一个字节的数据输出完成。也正是从此位开始输出下一个相反字节的数据，即从第11个字节的下沉输出DATA0。随后输出8位数据，到第19 个脉冲时数据输出完成，也标志着一次A/D转换的结束。末了将CS置高电平禁用芯片，直接将转换后的数据进行处理就可以了。
作为单通道仿照旗子暗记输入时ADC0832的输入电压是0~5V，且8位分辨率时的电压精度为19.53mV。如果作为由IN+与IN-输入的输入时，可将电压值设定在某一个较大范围之内，从而提高转换的宽度。但值得把稳的是，在进行IN+与IN-的输入时，如果IN-的电压大于IN+的电压则转换后的数据结果始终为00H。
proteus其完全代码如下：
#include<reg51.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
uchar Get_AD_Result(); //模数转换结果
void ET0_init(); //定时器0中断
void RT1_init(); //定时器1中断
//ADC0832引脚定义
sbit CS = P1^0;
sbit CLK = P1^1;
sbit DIDO = P1^2;
//数码管位选
sbit W1 = P2^4;
sbit W2 = P2^5;
sbit W3 = P2^6;
sbit W4 = P2^7;
//数码管位选
unsigned char date[4];
//共阴极七段数码
unsigned char code tab[18]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
0x7f,0x6f,0x77,0x7c,0x39,0x5e,
0x79,0x71,0x00,0X80};
void main()
{
ET0_init(); //定时器0初始化
RT1_init(); //定时器1初始化
ET0 = 1;//许可T0中断
TR0 = 1;//启动定时器T0
ET1 = 1;//许可T1中断
TR1 = 1;//启动定时器T1
EA = 1; //打开总中断
CLK = 0; //ADC0832初始化
CS = 1; //禁用ADC0832
while(1);
}
void ET0_INT() interrupt 1
{
static uchar i;//static 全局变量
TH0 = (65536-2000)/256; // 重装初值
TL0 = (65536-2000)%256;
P2 |= 0xf0; //消影
switch(i) //位选，选择点亮的数码管，
{
case(0):
P0 = date[0];W1 = 0;break;//第一位
case(1):
P0 = date[1];W2 = 0;break;//第二位
case(2):
P0 = date[2];W3 = 0;break;//第三位
case(3):
P0 = date[3];W4 = 0;break; //第四位
}
i++;
if(i==4)
{
i=0;
}
}
void ET1_INT() interrupt 3
{
uint vt;
uchar AD;
TH1 = (65536-2000)/256; // 重装初值
TL1 = (65536-2000)%256;
AD = Get_AD_Result();//得到转换结果 0~255
vt = 1.953AD; //丈量电压值
date[0] =tab[vt/1000];//取第一位
date[1] =tab[vt/100%10]|0x80; //点亮小数点
date[2] =tab[vt/10%10];
date[3] =tab[vt%10];
}
//------------------------------
// 获取AD转换结果（0通道）
//------------------------------
uchar Get_AD_Result() //包含11个CLK低落沿
{
uchar i, dat;
CS = 1; //ADC0832未事情时，CS端为高电平，此时芯片禁用
_nop_; //对付延时很短的，哀求在us级的，采取“_nop_”函数
CLK =1;
CS = 0;
DIDO = 1; CLK = 0; _nop_; CLK = 1; _nop_; //SCLK第一个低落沿来到时，DI = 1启动ADC0832
DIDO = 1; CLK = 0; _nop_; CLK = 1; _nop_; //SCLK第二个低落沿
DIDO = 0; CLK = 0; _nop_; CLK = 1; _nop_; //SCLK第三个低落沿，发送1,0选择通道cho
DIDO = 1; //开释总线
for(i = 0; i < 8; i++) //第4个低落沿到第11个低落沿
{
CLK = 0; //clk处于低落沿，每一个低落沿DO端输入下一个
_nop_; //对付延时很短的，哀求在us级的，采取_nop_函数
if(DIDO) dat |= 0x01; // dat = dat | 0x01,dat和0x01做“或”的运算，意思是最低位置1，其它位保持不变。
CLK = 1; _nop_; //clk处于上升沿
dat <<= 1; //数据左移
}
return (dat);
CS = 1; //ADC0832停滞事情
}
void ET0_init()
{
TMOD &= 0xf0; //TMOD与11110000相与，相与结果，前四位不变，后四位掌握定时器T0的被设置为0000，因此选择了内部启动办法，定时器模式 办法0（13位定时器，TH8位，TL低五位）
TMOD |= 0x01;//TMOD与00000001相或，相或结果，前四位为0，后四位掌握定时器T0的被设置为0001，因此选择了内部启动办法，定时器模式 办法1（16位定时器）
TH0 = (65536-2000)/256; //2ms溢出 计数器初值：T=（65536-X）Tcy fosc=12MHz,则Tcy=1us,/256取高八位
TL0 = (65536-2000)%256; //%256取低八位
}
void RT1_init()
{
TMOD &= 0x0f; //TMOD与00001111相与，相与结果，前四位为0，后四位不变，因此选择了T1内部启动办法，定时器模式 办法0（13位定时器，TH8位，TL低五位）
TMOD |= 0x10;//TMOD与00010000相或，相或结果，前四位掌握定时器T0的被设置为0001，后四位为0，因此选择了T1内部启动办法，定时器模式 办法1（16位定时器）
TH1 = (65536-2000)/256; //2ms溢出
TL1 = (65536-2000)%256;
}
