教你用PCF8563制作电脑校时日历钟_串口_单片机

(2)韶光源利用性能好、价格低、接线大略的RTC集成电路PCF8563;

(3)LCD1602字符液晶显示;

(4)DS18B20温度传感器带4位温度显示;

(5)与大略的上位机程序合营，通过电脑校正韶光;

(6)可以精准校正韶光源的频率，偏差很小。

数字时钟种类很多，虽然它的浸染便是——显示韶光，但是详细实现起来，方法却多种多样。
通过制作电子时钟，我们可以附带学到很多东西，以是大家也喜好制作它。
图11.1所示是本次制作的电子时钟。

图11.1 电脑校时日历钟

电路事理图如图11.2所示，硬件接线比较大略。
字符液晶1602通过插针和排针座与电路板连接，MAX232和9孔D型串口插座J2用于STC单片机的程序下载以及和打算机通信，实现与打算机上韶光的同步。

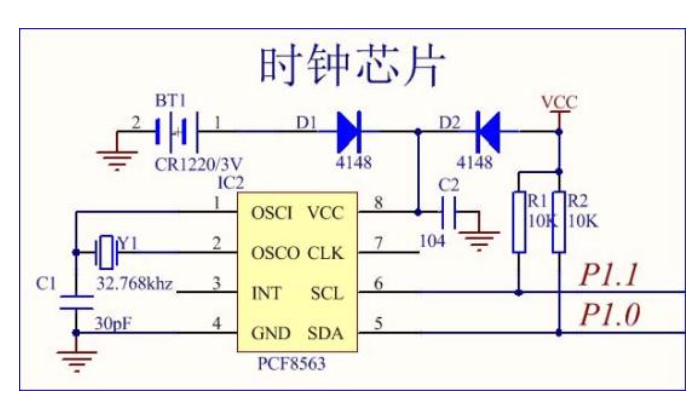

IC3是实时时钟电路PCF8563，它的电源串接有二极管VD2，总电源接通时，通过它给PCF8563供电。
断电过程中，后备电池GB通过R5以很小的电流(0.25μA)坚持PCF8563连续事情，同时，二极管可防止BAT向其他电路供电，以免电池很快耗尽。
电阻R6、R7是I2C总线的上拉电阻，单片机通过程序仿照I2C的动作，通过P1.6、P1.7读写PCF8563。
C13是时钟电路的振荡电容，通过它可以微调振荡频率。
JP2是用于校正的跳线块，调校时接通，合营程序使PCF8563的引脚连接10kΩ上拉电阻R9，通过编程使该引脚输出32768Hz的振荡频率，以便外接频率计调校快慢。
IC4是测温芯片DS18B20，读写是通过单片机的P1.5引脚掌握。
电源利用的是5V/2A的开关型墙插电源，适用互换电压范围宽，发热低，也省却了稳压集成电路，只要加一个滤波电容C1和一个旁路电容C2即可。
RP1可用于液晶显示屏的比拟度调节。
液晶1602的数据线有8线和4线两种接法，前者要多接4根线，但程序轻微大略，速率也快一点，后者虽然接线大略，但编程比较繁芜。
本制作利用8线接法：液晶的数据线DB0~DB7对应接到MCU的P0.0~P0.7引脚，液晶的掌握线RS、RW、E分别接到P2.3、P2.4、P2.5。
掌握按键S1、S2、S3相互合营用来人工校正时钟，S1用来改变校正项目，S2用来调度对应项目数据，S3用来确认新设定值。
如果单独利用S3则是启动单片机的串口通信，准备吸收来自打算机的时、分、秒数值，并用它设置PCF8563，使它和北京韶光同步运行。
开关S的浸染是掌握闹钟，它若断开，则闹钟功能有效;它若接地，则闹钟功能禁止，但设置的闹钟韶光仍旧有效。

图11.2 电路事理图

带电源座、串口座和USB插座预留孔的万用板1块，尺寸10cm×10cm;

LCD1602字符液晶模块1个,黄绿或蓝白不限;

STC90C52RC单片机1个，配40针插座;

MAX232集成电路1个，配16针插座;

PCF8563集成电路1个，配8针插座;

11.0592MHz晶体和32768Hz晶体各1个;

直脚排针座1条，用来连接液晶模块;

40线直排针1条，用于给液晶模块焊引脚以及跳线等;

5mm孔径同轴电源插座1个;

小型自锁开关1个，用作电源开关;

微型轻触按钮4个，用作韶光调校以及单片机人工复位;

小型拨动开关1个，用于设定闹钟;

9孔D型插座1个;

5V/2A墙插式开关电源1个;

其他阻容元器件按照电路图中的哀求购买，引脚元件或贴片元件均可以利用。

首先安装电源插座、串口插座，然后按照它们的位置定位安装电源和MAX232插座，再定位安装LCD插座、单片机插座和PCF8563插座。
末了安装每个插座周边的元件，焊接连线。
只管洞洞板接线比较自由，也要只管即便做到安全、合理、方便、都雅。
焊好元器件的电路板背面如图11.3所示。
实际接线也可按照自己的安排布局，就近选择，也可以修正现有事理图的引脚连接，但程序就得作相应修正，总的功能不会改变。
本图利用的LCD1602液晶的数据线采取8线接法，实在4线接法也可以。
不过改变接法后，液晶的驱动程序和初始化要作相应修正，我在程序中将两种方法都列了出来，可以根据须要开启个中一种，注释掉另一种程序。
初学者把稳：LCD1602利用4线接法时，多余的4个引脚不可作液晶的掌握线，但可以用作程序掌握的输出线。

全部接线完成后，仔细检讨确认连接无误，就可以先不插芯片，输入5V电压，检讨IC插座上的电压是否正常，如有问题就进行检讨处理，直到正常为止。
然后插上单片机和MAX232，接好串口电缆，编一个最大略的程序，利用STC的新版下载软件，考试测验能否正常下载，直接用串口最好，如果电脑没有串口，可以利用USB转串口线，总之要确保程序可以正常下载。
落成后的板子如图11.4所示。

1. LCD1602的驱动程序

编写LCD1602的驱动程序时，需把稳程序开始要包含一个intrins.h的头文件，在C编程时就可以利用_nop_( )空操作功能，以便得到1μs旁边的延时。
其余，现在生产发卖的LCD1602比起前些年的产品有所改进，利用更加方便，例如，以前液晶的初始化首先须要逼迫写入0X38共3次，每5ms1次，现在只须要1次乃至不写入也可以。

如果创造利用精确的驱动程序后液晶屏还是不能显示，在打消了硬件接线问题后，着重检讨以下3个方面：

(1)调节可调电阻RP1，增大比拟度;

(2)检讨硬件连接是按照4线接法还是8线接法，与程序设计是否同等，不一致就不能显示;

图11.3 PCB背面走线

图11.4 元器件布局

(3)少数情形中，有些液晶模块的读忙指令会因无法读出而陷入去世循环，可以把读忙改为“RS=0;RW=1;”，再延时20μs。

本文所附的驱动函数全部经由验证和改进，包括对付不能读忙的液晶模块也能精确显示。

LCD1602许可利用自己定义的8个符号，存放在具有8个字节的专用存储器GCRAM中。
为了利用这个资源，程序中利用了自编的一、二、三、四、五、六、日以及表示摄氏度的符号“℃”(图示中四利用草书字体表示)，如图11.5所示。

首先画出一个5×8点阵方格，在上边画出点阵字型，我们以“五”为例先容，显示点为1，不显示点为0。
从上到下，显示点可用8个十六进制编码表示，由于水平方向只有5位，故高3位以0补全，以是“五”的表示编码是：0X00，0X1E，0X08，0X1E，0X0A，0X0A，0X1F，0X00。
依此类推，按照点阵图写出8个符号的十六进制编码，构成一个存放在ROM中的8行8列的二维数组。

设置GCRAM起始地址为0，开机后先把以上数组存入GCRAM中，往后用给LCD1602写数据的方法就可以把自编的符号显示出来了，详细操作见源程序。

2. PCF8563的驱动程序

PCF8563是一款利用I2C总线掌握的实时时钟芯片，和常用的DS1302一样，也是8脚的小集成电路，接线大略，但通信办法就不一样了。
读写完备按照I2C时序哀求进行，它的写入地址是0XA2，读出地址是0XA3。
它内部有16个寄存器，寄存器0和1号分别用来掌握它的事情，寄存器2~15号用来读写详细韶光、日期、闹钟及倒计数等。
通过编程还可以引出时钟脉冲，加上它的时钟频率可通过振荡电容(C13)微调，这样就能够调度出比较准确的韶光。
它的驱动因此精确的预置1值写入以上寄存器，特殊是对付新器件，必须把秒、分、时、日、月、年以及须要的报警韶光等逐一写入寄存器0X02到0X0C，然后给寄存器0X00发出启动旗子暗记(第5位置0)，它就开始事情了。
由于有后备电池，停电也会连续走时。
须要把稳的是，在上述预置值寄存器中存入的是BCD码，关于它的详细编程，请参照源程序。

图11.5 自编的显示字符

3. DS18B20的程序部分

DS18B20是单线总线器件，它以脉冲宽度判断0和1，因此对延时时间哀求比较严格，不可随意增减。
对它的编程便是根据它的掌握指令，写出51的仿照时序，然后实行必要的操作。
详细的驱动已在源程序中列出。
启动温度转换到读出温度数值是须要韶光的，对付12位分辨率的转换韶光达750ms，因此须要设计在启动转换后1s再进行读数，读出的数值除了进行正负判断外，还要乘以分辨率系数0.0625，得到10进制的显示值。

总体编程还是按照前、后台办法进行。
后台在启动后进入一系列初始化，然后进入主循环。
主循环便是以查询办法理解S1、S2、S3和S的状态以及是否从串口吸收到数据，如创造有按键按下，进行大略延时消抖就进入按键处理。
如果已经从串口吸收到韶光数据，就把这些数据转换为BCD码存入PCF8563寄存器，实现和电脑的韶光数据同步。

按键S3的处理中包括3种情形。

(1)在S1按动(次数不限)后按动S3，不改变PCF8563寄存器;

(2)在S1、S2按动后按动S3，这时须要把S2设定出的新值写入PCF8563，实现人工设置，紧张用于年、月、日和闹钟韶光等数值的设置;

(3)S1、S2未按动直接按下S3，这时启动单片机的串口中断，准备吸收来自打算机的韶光数据。

前台程序包括串口吸收中断和T2定时器中断。
单片机的串口中断用来吸收电脑发送过来的韶光数据，格式是“hh:mm’ss”，hh、mm、ss分别是时、分、秒的十位和个位字符码，连同冒号和引号一共有8个字节，每吸收1个字节就触发1次吸收中断，把收到的数据存入吸收数组receiv[8]中，收到8个字节就置位吸收完毕标志，等待主循环去查询此标志，然后处理。
这便是串口中断的任务。

T2是单片机的一个16位定时器，它具备自动重载功能。
利用它的中断处理实行两个任务：一是如果S1不按下，就定时刷新液晶1602的显示，S1按下解释在调校韶光，这时不按时钟刷新而按设定值刷新液晶屏，以免显示混乱。
二是设定时间测温，按照每5s一次向DS18B20发出测温要求，在接下来的1s回收测温数据并加以处理。
为此，主程序初始化时就设定T2事情于自动重载模式，按照40ms中断一次，设定TH2和TL2。
中断时就不必管它设置值的加载了，由它自己处理，但是中断标志TF2是不能自动打消的，一定要编程打消。
其余设置中断次数计数，以达到计秒的目的。

1. PCF8563的校准

图11.6 测试PCF8563的7脚输出频率

图11.7 频率计的测试结果

前面说过，可以通过改动振荡电容的方法使得PCF8563达到准确的时钟振荡频率。
在空想情形下，石英晶体振荡器以32768.0Hz的频率振荡，经由内部电路进行15次2分频就得到1Hz，也便是秒旗子暗记。
实际上，如果振荡频率有少许偏差，分频结果不是准确的1Hz，走时就不准确。
这时我们可以通过调度振荡电容来微调振荡频率，电容减小则振荡频率升高。
把频率调度到32768.0Hz，这样时钟就比较准确了。
由于计时是个累积的过程，32768.0Hz石英晶体可能会有偏差而导致时钟频率不准，但是要创造明显的偏差(如几秒钟)还是须要较永劫光的，因此最方便的办法是利用频率计校定时钟频率。
PCF8563可以通过写入寄存器0X0D来引出或不引振荡频率：把它的最高位FE设置为1，就可在PCF8563的7脚(CLOCKOUT)引出时钟频率，把它的低2位FD1和FD0分别设置为00、01、10和11就可以选择引出的频率是32768Hz、1024Hz、32Hz或1Hz，它们都设置为0就输出32768Hz。
不过该引脚是开漏输出，为了用仪器丈量频率，应在电路事理图中加入10kΩ的上拉电阻R9。
详细方法是：通过手工设置使得PCF8563走起来，特殊对付第一次事情，要全面设置一遍。
先取振荡电容为较小数值(如22pF)，然后将频率计接好电源，开机预热稳定后，选低频挡，闸门韶光取10s，把测试夹分别夹在地线和PCF8563的7脚(有外引插针)上，如图11.6所示。
经由一段韶光的稳定(10min以上)，看频率计显示。
实测结果为32.7684kHz，时钟频率高了。
取下测试夹，单片机断电，并联一个5.6pF电容，测试结果为32.7681kHz，虽有所降落，但还是高一点。
再断电，改换为8.2pF，稳定后测试结果为32.7680kHz，如果能在半小时以上保持稳定，时钟频率就调好了，如图11.7所示。
经由这样调校的PCF8563，日偏差可以做到1s以内，按照规格书，达到一年正负5min的偏差没有问题。
但是在没有频率计的条件下，只好用比对标准韶光的办法来调度了，这样很摧残浪费蹂躏韶光。

2. 与电脑同步校准

如果是人工设置PCF8563，要把它调节到与北京韶光同等，这是有点难度的。
电脑上的韶光借助于互联网实时更新，还是很准确的。
既然有串口可以从电脑下载程序，那恰好利用它从电脑取得时、分、秒等韶光数据来设置单片机的PCF8563，岂未便利多了?按照单片机的串口办法1，利用9600波特传输率，从电脑吸收8个字节的数据仅仅80位，不到10ms就可传送完毕，因此是可行的。
为此，我们可通过现成的“标准韶光校准器”小软件(可到网高下载)先把电脑韶光校正到标准韶光，然后通过自编的小程序RTC-DOWN把当前电脑韶光从串口发送到单片机就可以了。
该程序的运行界面如图11.8所示，上面有两个文本框，分别显示电脑当前的时、分、秒和日、月、年，有两个按钮，EXIT是退出，SET是设置。
利用前先不按S1和S2，只按下S3，液晶上左角显示R，如图11.9所示。
解释已经打开了串口吸收，鼠标点击SET，电脑韶光就下载到PCF8563寄存器中，R消逝，单片机韶光和电脑韶光同步完成(当然还是有差值的，但比手动调节方便许多)。

图11.8 程序界面

图11.9 韶光设置

手动设置方法很大略，便是按S1选测试项目：月-日-年-闹时-闹分-星期几-时-分-秒，在对应位置以闪动光标提示。
对应每一个项目用S2设置数值，然后按S3闪动光标消逝，设置值写入PCF8563，并以新值走时。
如不需设置就连续按S1往前走，直到秒设置往后闪动光标消逝，显示走时就行了，否则连续按S1重选项目。

更多源程序可以到qq群657864614进行下载!
