电路运用图
1，什么是二极管？
二极管实质是一个PN结，具有单引导电性，电流只能从二极管的阳极流向阴极，且一样平常的导通压降为0.7V旁边；
（图片来自网络侵删）
二极管电路符号
2，二极管钳位保护电路

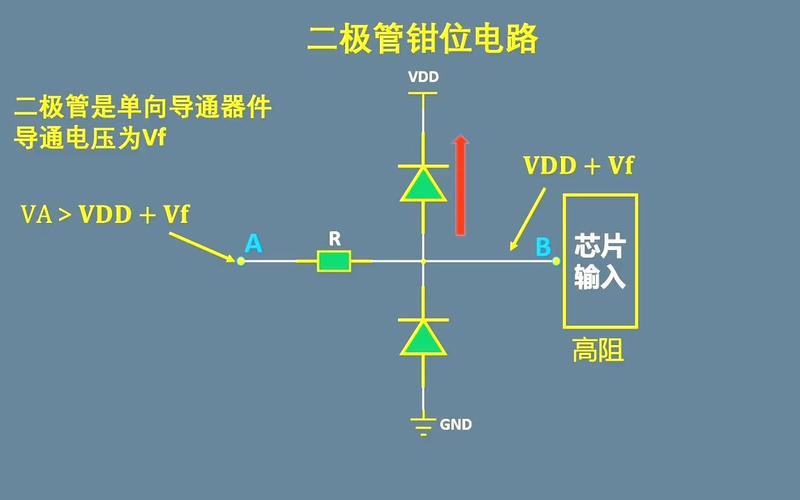

二极管钳位保护电路
此电路是二极管的钳位保护电路，使Vin电压被钳位在VCC与GND之间；详细的事情事理：
当Vin电压大于VCC时，显然D2二极管导通，D1二极管截止关闭，Vout输出的电压即是VCC+0.7V；当Vin电压在VCC与GND之间时，则D1与D2二极管均截止关闭，Vout输出的电压即是Vin；当Vin电压小于GND时，那么D1二极管导通，D2二极管截止关闭，Vout输出的电压即是GND-0.7V；因此无论外界的输入电压Vin为多少，输出的电压Vout始终被钳位限定在VCC+0.7与GND-0.7之间，这样就保护Vout连接的后级电路，以免过压破坏其他元器件；
3，运用电路场景
3.1 单片机的IO引脚保护：如外部输入单片机内部的仿照量旗子暗记，为了防止仿照量旗子暗记过压冲击IO引脚内部电路，须要引入二极管的钳位保护电路；如果单片机内部已集成此保护电路，则可以直接省去；
单片机内部集成图
3.2 电平转换：在不同的电路系统中，如A电路系统是5V逻辑电平，B电路系统是3.3V逻辑电平，那么AB两个电路系统实现通信则须要逻辑电平转换，否则5V会破坏3.3V电源器件；此逻辑电平的转换就可以通过大略的二极管钳位电路便可以实现，无需额外增加芯片；
二极管电平转换电路
这些便是有关二极管的钳位保护电路运用，你现在学会了吗？是否还有更好的有关二极管电路设计运用，和芯片哥一起谈论互换吧；
