值得把稳的是，流片一次价格是非常昂贵的，由于芯片设计出来往后电路一样平常会被分成30-50层，然后每一层的电路须要去光罩厂去做一个mask（可以翻译为光刻掩膜版，这个是半导系统编制成中的核心），这个光刻掩膜版由于是单独定做价格非常贵，加上原材料原晶的本钱，以台积电7nm和5nam工艺为例，全光罩5nm工艺流片用度在3亿公民币旁边，第二代7nm EUV工艺用度也在2亿公民币旁边。
三：量产阶段流片测试通过后，处理器进入量产阶段。制作处理器的机器为光刻机，光刻机（Mask Aligner) 别号掩模对准曝光机，曝光系统，光刻系统等。常用的光刻机是掩膜对准光刻，以是叫 Mask Alignment System。
高精度euv极紫外光刻机目前天下上仅有两三家企业可以生产，个中荷兰ASML公司以占市场份额70%而有名，目前这些厂商对中国实施技能封锁，他们的高精尖设备禁止向中国出售，华为麒麟高端芯片的生产也全部由台积电代工的，这也是海内芯片发展缓慢的紧张缘故原由之一。我们国家中芯国际现在已经实现14nm芯片的量产，华为一部分麒麟820芯片便是中芯代工的。
ASML光刻机
光刻机事情事理上图是一张ASML光刻机先容图。下面，大略先容一下图中各设备的浸染。
光刻机事情事理
丈量台、曝光台是承载硅片的事情台；激光器是光源，光刻机核心设备之一；光束纠正器纠正光束入射方向，让激光束只管即便平行；能量掌握器掌握终极照射到硅片上的能量，曝光不敷或过足都会严重影响成像质量；光束形状设置设置光束为圆型、环型平分歧形状，不同的光束状态有不同的光学特性；遮光器在不须要曝光的时候，阻挡光束照射到硅片；能量探测器检测光束终极入射能量是否符合曝光哀求，并反馈给能量掌握器进行调度；掩模版是一块在内部刻着线路设计图的玻璃板，贵的要数十万美元；掩膜台承载掩模板运动的设备，运动掌握精度是nm级的；物镜用来补偿光学偏差，并将线路图等比例缩小；硅片是用硅晶制成的圆片。硅片有多种尺寸，尺寸越大，产率越高。内部封闭框架、减振器将事情台与外部环境隔离，保持水平，减少外界振动滋扰，并坚持稳定的温度、压力。

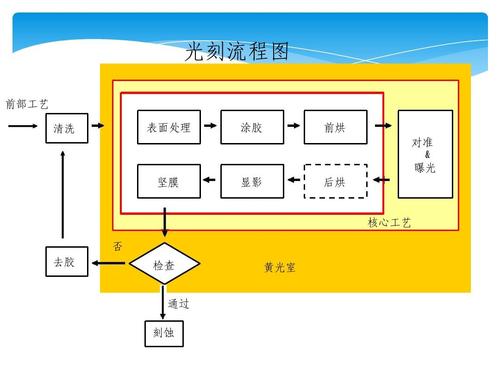

芯片加工过程中，光刻机通过一系列的光源能量、形状掌握手段，将光束透射过画着线路图的掩模，经物镜补偿各种光学偏差，将线路图层比例缩小后映射到硅片上，然后利用化学方法显影，得到刻在硅片上的电路图。一样平常的光刻工艺要经历硅片表面洗濯烘干、涂底、旋涂光刻胶、软烘、对准曝光、后烘、显影、硬烘、激光刻蚀等上千道工序。经由一次光刻的芯片可以连续涂胶、曝光。越繁芜的芯片，线路图的层数越多，也须要更精密的曝光掌握过程。经由上述流程一大块圆晶被刻蚀成多少块芯片，光刻机光刻的过程就像盖楼房，一层一层的堆叠在一起就形成了“毛坯房”的芯片，现在的芯片是不能被利用的，还要对其进行“精装修”，然后经由分割、封装、喷码等流程就变成我们手机中利用的处理器。
总结处理器制作的困难之处：
1. 内部电路繁芜，须要将上百亿晶体管电路集成到指甲盖大小的面积上；
2. 流片一次价格昂贵，加上研发投入巨大一样平常企业包袱不起；
3. 制作芯片的光刻机价格昂贵（1.2亿美元以上），并且最前辈工艺制程的euv光刻机禁止向中国出售。
