小熊高速吹风机内置11万转三相高速无刷电机，强劲吹出风速高达73m/s，吹风机具备低档和高档两档风速，具备冷风，热风，恒温和冷热循环四种模式，吹风机支持1000次每秒检测温度，实现智能控温。
这款吹风机还采取十重降噪技能，有效降落利用噪声。吹风机手柄设有防吸发滤网，利用安全放心。吹风机配备的磁吸风嘴为双层设计，磁吸安装大略，双层设计防烫。配备的电源线长度约为1.7米，为主流长度。下面就带来小熊高速吹风机A2的拆解，一起看看内部的设计和用料。
吹风机包装盒正面印有小熊牌号和吹风机外不雅观图。
包装盒背面印有必易微的logo。
在包装内部设有吹风机和磁吸风嘴。
吹风机，磁吸风嘴息争释书一览。
吹风机侧面印有必易微logo。
吹风机磁吸风嘴背面与出风口一览。
吹风机尾部和磁吸风嘴出风口一览。
握把上设有电源键和档位滑动键。
握把下方为进气口，设有长条状开孔。
进气口锁定标识一览。
旋转取下进气口外壳，内部设有不锈钢进气滤网。
电吹风外壳参数特写
品名：电吹风
型号：DCF-D16H1
额定输入电压：220V 50Hz
额定功率：1600W
制造商：小熊电器株式会社
电源线设有扎带捆绑。
实测电源线长度约为170cm。
插头规格为10A 250V~。
测得电吹风重量约为355g。
小熊高速吹风机A2拆解看完了这款吹风机的外不雅观和测试，下面就进行拆解，一起看看内部的设计和用料。
首先拆下吹风机手柄尾部的滤网，在内部设有固定螺丝。
拧下固定螺丝，拆下不锈钢滤网。
在不锈钢滤网内部设有手柄外壳固定螺丝。
拆下电源开关和按钮开关，拆下手柄外壳。
电源线通过焊接连接，外套热缩管绝缘。
手柄通过卡扣固定。
打开手柄，在手柄内部设有无刷电机和进气格栅。
手柄侧面采取白色注胶密封。
连接导线采取白色注胶密封。
风机尾部设有插接件连接导线，外套悬浮式橡胶套用于密封降噪。
断开接线连接器，拆下风机。
无刷风机扇叶特写。
无刷电机来自东莞市驰驱电机有限公司，为直流无刷电动机，型号为BL2212.M0100。输入功率为110W，输出功率为55W，绝缘等级为F级。供电电压为直流310V，转速为110000r/min。
电机尾部设有接线小板。
定子线圈采取胶水密封固定。
从手柄上拆下电源开关和按键小板。
按键小板背面焊接三颗三极管和连接器以及限流电阻。
小板正面焊接贴片按键和RGB LED。
电源开关通过焊接连接。
吹风机后盖通过卡扣固定。
滑动电源开关通过焊接连接。
滑动电源开关来自SIBER施霸，型号XN-14B，规格为10A 250V。
拆解取出前真个磁吸环。
从后盖处取出吹风机机芯。
机芯连接导线特写。
在PCBA模块与发热丝模块之间设有玄色塑料骨架。
电热丝与PCBA模块通过导线焊接连接。
负离子发生器也采取导线焊接连接。
负离子发生器来自祥合金电子有限公司，型号XH-208B，输入电压100-240V，输出功率1W。
拧下固定螺丝拆下出风口的塑料罩。

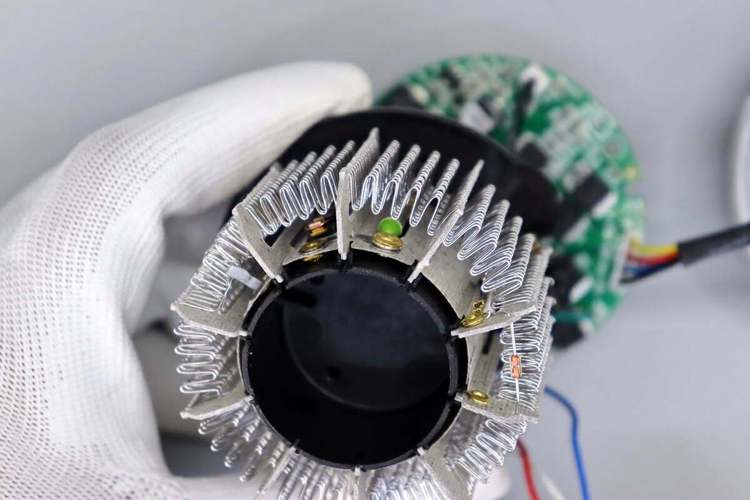

蛇形发热丝采取云母骨架固定。
双金属片保护器和温度保险丝采取铆接连接。
在出风口设有NTC热敏电阻，用于检测出风温度。
双金属片温控器用于过热保护，在过热时割断吹风机供电。
温度保险丝来自ARLIN艾阿尔，动作温度为157℃，用于在热敏电阻和双金属片温控器全部失落效时割断吹风机供电，避免过热确保安全。
PCBA模块正面一览，在左侧为互换输入端，焊接贴片保险丝，NTC热敏电阻，安规X2电容，压敏电阻，共模电感，上方焊接降压滤波电感，下方焊接可控硅和掌握光耦。在右上方焊接非隔离降压电路，中间为高压滤波电容，下方为六颗电机驱动管。
背面焊接整流桥，主控MCU和三颗半桥驱动器。
安规X2电容规格为0.47μF。
另一颗安规电容规格相同。
输入端贴片保险丝规格为3.15A。
压敏电阻来自HEL鸿志，规格为7D471K，用于接管过压浪涌。
NTC热敏电阻丝印3D-9，用于抑制上电的浪涌电流。
共模电感采取磁环抱制，并打胶加固。
贴片滤波电感特写。
整流桥型号DB407S，规格为4A 1000V。
高压滤波电容来自丰宾，规格为120μF400V。
用于为MCU供电的非隔离降压芯片来自必易微，型号KP3116，是一颗高性能，低本钱离线式PWM功率开关，芯片内部集成700V高压MOS管和高压启动电路，空载功耗低于100mW，开关频率最高为40KHz，采取SOP-8封装。
必易微 KP3116 资料信息。
1mH降压电感特写。
输出滤波电容规格为220μF25V。
78L05稳压芯片用于为MCU供电。
主控芯片来自LNCHIP领芯微电子，型号LCM32F037K6T8，芯片内置32位ARM Cortex M0 MCU，主频为96MHz，芯片内置32KB FLASH和4KB RAM，内置三路轨对轨仿照比较器和运算放大器，采取LQFP32封装。
半桥驱动器来自必易微，型号KP85302，芯片耐压650V，具备0.3A拉电流和0.6A灌电流能力，芯片内部集成自举而就按，具备短传播延迟和延迟匹配，双路输入输出互锁功能，兼容3.3/5/15V输入旗子暗记电压范围，采取SOP-8封装。
必易微 KP85302 资料信息。
用于电机驱动的MOS管来自HI-SEMICON深鸿盛，型号SFD5N50TS，NMOS，耐压500V，导阻1.5Ω，采取TO-252-2L封装。
深鸿盛 SFD5N50TS 资料信息。
用于掌握发热丝的两颗可控硅型号为BT138-600E，采取TO-252-2L封装。
用于驱动可控硅的光耦来自天电光电，型号TDM3052，采取SOP4封装。
天电光电TD214B光耦用于过零检测。
全部拆解一览，来张百口福。
电器新不雅观察拆解总结末了附上小熊高速吹风机A2核心器件清单，方便大家查阅。
小熊高速吹风机A2具备低档和高档两档风速，具备冷风，热风，恒温和冷热循环四档风温，具备八种吹风模式。每秒检测1000次出风口温度，进行智能控温。吹风机内置11万转高速无刷马达，出风强劲。吹风机附送磁吸双层风嘴，安装大略，手柄进气口配有防吸发滤网，利用安全。
电器新不雅观察通过拆解理解到，小熊这款电吹风全部为国产芯片方案，利用领芯微电子LCM32F037K6T8主控MCU搭配必易微KP85302半桥驱动器，利用六颗深鸿盛SFD5N50TS MOS管用于电机驱动，并利用必易微KP3116非隔离降压芯片为MCU供电。
发热丝模组采取可控硅进行发热掌握，蛇形发热丝采取云母片骨架支撑绝缘。发热丝设有NTC热敏电阻检测温度，并设有双金属片温控器进行过热断电，并设有温度保险丝进行过热熔断，实现断电保护，器件通过铆接固定到云母片骨架，打仗牢固，内置多重保护方法，确保利用安全。
