1-多引脚的芯片
工程师将PCB设计好后，须要焊接板子做样品，纵然集成芯片有非常多的引脚，但是人工/机器在焊接的时候，依然能区分引脚的方向，那他们是如何确定引脚的方向的呢？不管是多脚直插芯片还是多脚贴片芯片，其辨别芯片引脚方向的方法是同等的，下面分四种情形来先容如何区分芯片的引脚方向。
这类芯片在壳体的一端会有一个半圆形的豁口，而这个豁口便是芯片的标记方向。将该类芯片平放，豁口方向置于左侧。则豁口左下角为引脚的出发点，豁口左上角为引脚的终点，引脚顺序按照逆时针方向递增。其范例图示如下图所示。
2-带豁口标识的芯片
以豁口为标记的情形多见于DIP类和SOP/SOIC类封装，即双列引脚的芯片，如LM258运放，LM393比较器等。
2.带圆点标识的芯片这类芯片在壳体上会有一个凹陷的圆点，该圆点一样平常在某一个边角上。该圆点便是芯片的标识点。靠近圆点的引脚为出发点，按照逆时针方向递增的原则，另一侧的引脚便是终点。该类芯片的范例图示如下图所示。
3-带圆点标识的芯片
该类芯片在双列直插/双列贴片和四边脚封装中都比较常见，如SOP封装、LQFP封装等。
4-LQFP封装示例

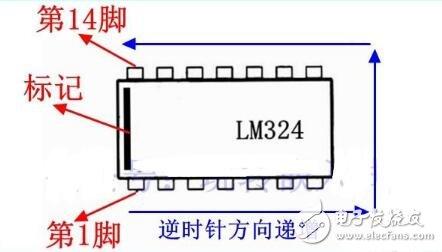

3.带横杠标识的芯片还有一类芯片在其一端既没有豁口也没有圆点，取而代之的是一条横杠，该横杠即是芯片的方向标识。将该类芯片平方，横杠位于左侧，如下图所示。
5-带横杠标识的芯片
横杆左下角的引脚是出发点，左上角是终点，按照逆时针方向递增。该类标识方法多见于DIP、SOP、SOIC、TSSOP封装中。
4-无标识的芯片还有一类芯片没有豁口、没有圆点，乃至没有横杠，表面只有丝印，那么该类芯片如何辨识引脚方向呢？
该类芯片是通过丝印来辨识的。将芯片平方，使丝印字母处于正向状态，则左下角为引脚出发点，左上角为引脚终点。如下图所示。
5-无标识的芯片
这种情形常见于DIP、SOP、SOIC、TSSOP封装中。
6-这四种情形汇总
大多数的多引脚芯片都是通过以上四种情形来辨别方向的，在手工焊接的时候，可以根据圆点、豁口、横杠、丝印等来确定集成电路/芯片的方向。
对付编带包装的芯片，细心的朋友可能会创造在编带上有很多小孔，编带内的芯片都是按照同一个方向排列的，通过该小孔即可以判断芯片的排列方向，也可以方便Feeder进料。如下图所示。
7-编带方向确认
