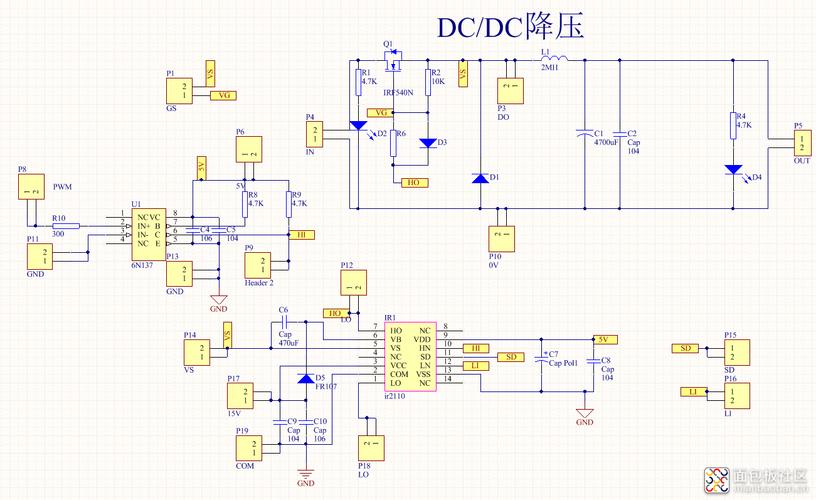

BUCK电路我首先想到的便是上管P沟道的形式，（图中封装是N沟道的，手动修正），然后用二极管续流，由于P沟道MOS管是门极小于栅极导通，这样易于驱动，驱动芯片可以跟主电路用同一个电源供电，然后输出加两个大电阻进行分压采样，或者加采样电阻进行电流采样，用单片机ADC读取，然后输出PWM进行实时调度就可以形成闭环了，可以实现恒压或者恒流。
到此为止这个电路都是正常的，只是通过调度PWM占空最近调度输出电压的精度因PID算法而异，须要调度相应参数。
但是想测空载电压的时候就涌现问题了，我一断开负载占空比就直接调度到代码限定的最大值90%，按理论来说该当输出电压是最小值，但是实际电压是在8.4v旁边，我修正代码后，从90%占空比步进到99%占空比电压只低落了0.1v旁边，只有到100%占空比时电压会直接低落，然后在目标电压值高下剧烈颠簸（此时是在恒压源模式），但是完备没有了带负载时的稳定。
一开始我们以为是代码算法的问题，以是不断修正参数，末了也有些效果，抖动的范围缩小到了1v，现在想想也是蛮佩服自己的，明明不是代码问题，在那调参数调了几个小时，以是办理问题前还是要剖析清楚问题的根源，不过我也是调了这么久参数后以为从代码层面已经无力回天，办理不了问题后才开始考试测验搜索别的问题，考试测验别的方法。
上百度查了后，看到了两种办理办法：
一种是接假负载，这样实际还是带负载事情。
第二种是说在二极管两端并联一个MOS管，与上管以同步驱动办法事情。
第一种好理解，我没有考试测验，第二种办法，经实测确实有效，已同步驱动办法事情后，带负载与不带负载没有什么差异，只是输出的电压略有差别，但是已经非常稳定，没有剧烈抖动征象了。
至于为什么空载时原来电路事情不正常，输入输出不成比例，我看到大佬的阐明如下：
没加下管前你的自举回路阻抗很高加下管后自举回路就成低阻回路了。这也是这类自举电路对最低占空比有一定限定的缘故原由
意思是下管还是二极管时，自举电容无法正常充电，上管也就无法正常驱动。
修正后的电路如下：
此时采取的是两个N沟道MOS管 ，采取同步驱动办法事情，两个MOS管同时只有一个导通，下管导通时自举电容充电。
带载空载都正常事情。
在修正电路的过程中创造了一个奇怪的征象，便是一开始的图中
丈量了一下，事情的时候，G极电压最大值是11.86v，S极电压最大是9.45v，用示波器测的。
有大佬能操心阐明一下吗，为什么BUCK电路上管用N沟道MOS管也可以正常事情。
析视乎达不到导通条件，由于MOS管一旦导通，S极电压便是电源电压，而驱动的PWM最大值也该当是小于电源电压，理论上该当无法导通。
丈量了一下，事情的时候，G极电压最大值是11.86v，S极电压最大是9.45v，用示波器测的。
有大佬能操心阐明一下吗，为什么BUCK电路上管用N沟道MOS管也可以正常事情。
