一． 功能解释
事情电压：2.4-5.0V。一起按键输入掌握，四路LED输出。
上电不事情，长按3秒开机，OUT1输出高电平，短按一下OUT1、OUT2输出高电平，再短按一下OUT1、OUT3输出高电平，再短按一下OUT1、OUT4输出高电平，按键依次循环。长按3秒关机，所有输出翻转为低电平。

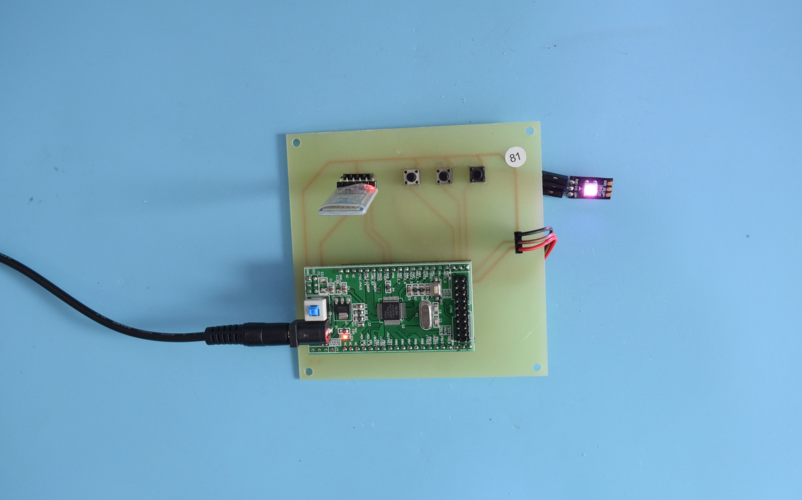

（图片来自网络侵删）
定时：事情中10分钟内无按键操作，自动进入待机模式。待机模式只有OUT1输出高电平，其它三路输出为低电平。
二． 电气参数（VDD=5.0V TA=25℃）
参数
符号
最小值
范例值
最大值
单位
条件
事情电压
VDD
2.4
3.0
5.0
V
事情电流
IOP
3
mA
Fcpu=2MHz@XTAL-4M
静态电流
ISTB
10
uA
VDD=5V, WDT 开, LVR 关
驱动电流
IoL
20
mA
Vol=0.6V
驱动电流
IoH
14
mA
Voh=-0.6V
事情温度
TA
-10
25
70
℃
储存温度
Tstg
-20
25
100
℃
三． 封装脚位图（SOP-8）
彩灯切换芯片
管脚号
符号
功能描述
1
VDD
电源正
2
OUT1
OUT1输出，高电平有效
3
KEY
触发开关
4
NC
悬空
5
OUT4
OUT4输出，高电平有效
6
OUT3
OUT3输出，高电平有效
7
OUT2
OUT2输出，高电平有效
8
GND
电源负
四． 电路图参考
RGB颜色按键触发切换IC
五． 封装尺寸图（SOP-8）
单片机方案开拓
六． 版本解释
版本
日期
描述
EH211128-0A8C-AF8E
2021/12/3
V01初版
单按键切换开关芯片
