到 2022 年，环球互联网流量估量将达到每月近 400 EB，对数据中央互连带宽的需求将连续以指数级的速率增长 。预测到了2030年，数据中央能耗持续增长，环球数据中央的用电量超过 3 PWh，最坏的情形可能高达 8 PWh 。为了知足互联网流量需求，数据中央节点带宽须要达到 10 Tb/s ，为了减缓数据中央能耗增长的趋势，必须想办法降落系统、器件的功耗。每个封装的 I/O 引脚数差不多每6年翻一番超过I/O总带宽3、4年翻一番。办理这些速率差异须要3、4年 I/O 的带宽翻倍。
将硅光技能引入的目的是增加 I/O 带宽并最大限度地降落能耗。光集成电路（PIC）和电集成电路（EIC）如何封装，非常主要。光具有的最小旗子暗记衰减、低能耗、高带宽以及利用成熟CMOS生态系统的能力。反过来，这些成分直接影响到 I/O 带宽和能耗，因此，光与电的不当集成会抵消硅光子的所有潜在上风。下面将重点先容 PIC 和 EIC 之间的集成方案。
1、单片集成
图1 单片集成
单片集成是EIC和PIC加工在一块芯片上，在PIC 和 EIC 之间互连时无需额外的引线或bumps，从而最大限度地减少了由于封装而导致阻抗不匹配情形。通过将两个die组合成一个，封装大略。I/O 到打算节点可以通过wire-bonds或Flip-Chip到PCB。理论上，该封装是非常好的，但实际并非如此，硅光工艺节点相对电芯片工艺而言，比较掉队。为单片集成开拓的最前辈工艺是45 nm和 32 nm制程，与电芯片10 nm 和以下工艺比较，这些工艺在性能上非常掉队。此外，还存在高波导损耗、低光电二极管相应率和低光电二极管带宽的问题。总之，采取单片集成模式，目前来看，工艺制程的领悟势必会捐躯一部分整体性能，而且单片集成开拓本钱非常昂贵，由此产生的技能不如异构集成开拓灵巧。
2、2D集成封装
图2 2D集成
2D集成是PIC 和 EIC 并排放置在PCB，如图2所示。通过引线进行互连以及和PCB之间的连接。2D 集成的好处是易于封装，但其最大的缺陷是对引线的依赖。虽然引线可以达到 25 μm ，但 PIC 和 EIC 之间的连接仅限于单边，严重限定了 I/O数量。
3、3D集成封装
图3 3D集成封装
3D封装也可最大限度的减小封装尺寸。在3D集成封装中，最常见的是将EIC倒装在PIC之上，如图3所示。EIC通过铜柱或者ubumps和PIC互连，然后再通过Wire Bonds与PCB进行互连。铜柱或ubumps互连间距范围为 40 μm ~50 μm，可以实现密集I/O。后续估量可以降落到20μm，10μm，乃至更小，知足更高密度的需求。3D 集成封装最大的问题在于散热。虽然 3D 集成可以供应更密集I/O间距和最小封装尺寸，但当前并没有最佳的散热方案。EIC产生的热量会通报到PIC上，每0.5W的功耗，都可能引起20℃的温升。对付PIC这种热敏感元件而言，这是致命的问题。如图4所示，3D集成还有其余一个方案，硅光芯片同时作为一个interposer中介层，里面有TSV，通过TSV直接和PCB形成互连。
图4 3D集成封装的其余一种模式
4、2.5D集成封装
图5 2.5D集成封装

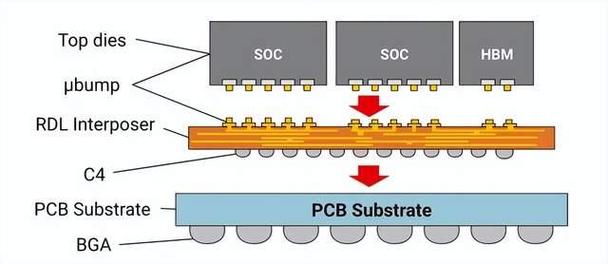

2.5D集成封装，是一个折中的技能，EIC和PIC均倒装在interposer中介层上。2.5D 集成时，其封装尺寸大于3D集成，由于两个芯片之间是平面放置的，当然该模式也不限于这两个芯片的封装。同时，由于旗子暗记必须通过两次bumps，旗子暗记性能会一些影响。
总结：如下图所示，光芯片和电芯片之间共封装技能是下一代技能的重点研究方向。然而，不同的封装形式，有着不用的利害，2.5D、3D封装在不同厂家都有研究，功耗、互连性能都对何种封装形式有巨大影响。间隔该技能的全面商用，估量还有几年，在这几年中，硅光技能、封装技能、散热技能等的发展都将影响终极的实际结果。让我拭目以待吧。
