结论:

LDO和BUCK的差异:

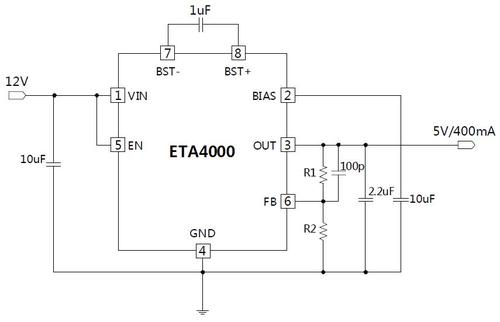

BUCK和LDO的选择_稳压器_电压 BUCK和LDO的选择_稳压器_电压 智能

1、事情效率

BUCK和LDO的选择_稳压器_电压 BUCK和LDO的选择_稳压器_电压 智能
(图片来自网络侵删)

当串联管之间的压差较大时,LDO效率较低,花费的能量以热能散出去。
Buck电路的效率相对来说较高,较高达90%,

2、PSRR

PSRR即电源纹波抑制比,Bcuk电路中会产生较多的高频纹波,而LDO事情在方法状态,因此纹波较少。

3、电路构造

LDO电路相对大略,最大略的可以只加输入输出电容,而buck电路相对负载。

因此,在选择时:

高输入电压(>5V)、高输入/输出压差时,宜用BUCK;反之,宜用LDO。
输出电流>2A时,宜用BUCK;2A以内时宜用LDO。
只管LDO有3A、5A、7.5A,乃至8A的,但必须压差低,散热条件好的情形下才能达到。
否则因自身功耗(压差x电流)大,升温快,易保护而关闭输出(特殊在高温环境下利用时)。
常日,对付CPU、mempry、Interface等数字电路来说,开关电源即便噪声大一点,也没紧要,由于这些设备大都事情在MHZ的级别,因此可以忽略不计,但是对付audio、RF、Sensor等仿照电路来说,则必须考虑电源噪声对性能的影响,优先选择LDO。

LDO电路

LDO是Low Dropout Regulator,意为低压差线性稳压器,是相对付传统的线性稳压器来说的。
传统的线性稳压器,如78xx系列的芯片都哀求输入电压要比输出电压赶过2v~3V以上,否则就不能正常事情。
但是在一些情形下,这样的条件显然是太苛刻了,如5v转3.3v,输入与输出的压差只有1.7v,显然是不知足条件的。
针对这种情形,才有了LDO类的电源转换芯片。

LDO 是一种线性稳压器。
线性稳压器利用在其线性区域内运行的晶体管或 FET,从运用的输入电压中减去逾额的电压,产生经由调节的输出电压。
所谓压降电压,是指稳压器将输出电压坚持在其额定值高下 100mV 之内所需的输入电压与输出电压差额的最小值。
正输出电压的LDO(低压降)稳压器常日利用功率晶体管(也称为通报设备)作为 PNP。
这种晶体管许可饱和,以是稳压器可以有一个非常低的压降电压,常日为 200mV 旁边;与之比较,利用 NPN 复合电源晶体管的传统线性稳压器的压降为 2V 旁边。
负输出 LDO 利用 NPN 作为它的通报设备,其运行模式与正输出 LDO 的 PNP设备类似。
更新的发展利用 CMOS 功率晶体管,它能够供应最低的压降电压。
利用 CMOS,通过稳压器的唯一电压压降是电源设备负载电流的 ON 电阻造成的。
如果负载较小,这种办法产生的压降只有几十毫伏。

BUCK电路(DC-DC的一种)

也应该把稳到,实际运用的时候既要考虑本钱,也要考虑可靠性、外围器件。
而且照教材学习时可以忽略的一些成分在实际运用时不能忽略。

几个感想熏染:1、电感是必须的,和电容组成LC电路,起到滤波和储能的浸染。
在芯片中会用到MiM(但不须要HL的),会用到UTM(电感绕线须要)。
2、可以处理PWM旗子暗记(Pulsewidth modulation,脉冲宽度调制)。

Buck电路是一个降压电路,Vi=Vls+Vo。
因Vi>Vo,故具有降压浸染。

(1) 开关管S导通阶段

当开关闭合时,续流二极管D是截止的,由于输入电压Vi与储能电感Ls接通,因此输入-输出压差(Vi-Vo)就加在Ls上,使通过Ls上的电流线性地增加。
在此阶段,除向负载供电外,还有一部分电能储存在电感Ls和电容Cr中。

(2) 开关管S关断阶段

当开关断开时,Ls与Vi断开,但由于电感电流不能在瞬间发生突变,因此在电感Ls上就产生反向电动势以坚持通过的电流不变。
此时续流二极管D导通,储存在电感Ls中的电能就经由由D构成的的回路对负载供电。
(紧张是电容C对负载供电,此阶段一贯给电容充电,坚持电压稳定)

LDO和BUCK降压稳压器比拟

1、当输入电压为高电压时(一样平常是>5V的时候),并且输入输出压差很大时,须要选用BUCK开关稳压器,这种情形下,采取开关电源芯片,效率高,发热量小;若采取线性稳压器,则输入输出的压差过大,这部分功率都被花费了,造成效率低、发热量巨大,须要额外增加大的散热片。
当输入电压在5V以下时,优先考虑LDO线性稳压器,这类芯片的特点是低本钱,若在不考虑本钱及高哀求的情形下,也可利用开关稳压器芯片。

2、当板级输出电源的输出电流>1A时,宜用BUCK开关稳压器,这类芯片型号非常多,这里就不一一列举了;当输出的电源在1A以下,最好选择LDO芯片,利用开关稳压器就有些摧残浪费蹂躏资源了。

3、BUCK开关稳压器的输出纹波及稳压性不如LDO好,以是像MCU/DSP/FPGA等内核电源(1.2V、1.5V、2.5V等)一样平常会选择LDO,这个可以多看看TI的电源管理芯片手册,里面有很多针对不同处理器的芯片推举型号。
其余,当输入电压很高或输入/输出电压压差很大,且输出电流比较大时,可采取“BUCK+LDO”方案。
这个方案在一样平常的掌握板上实现比较随意马虎,本钱也不高。

4、从PCB电路设计的繁芜程度上来说:BUCK开关稳压器电路要用外部电感,体积较大,有些还要利用外部MOS管,电路设计和调试须要花费一定韶光,除非是前期积累的成熟设计;而LDO电路则很大略,其外围电路只须要几个滤波电容。

5、BUCK开关稳压器的转换效率比LDO高,热温特性也比LDO好(也有不同说法);在电路设计时,当须要输出电压精度很高时,必须用LDO来实现。
