这次我爱音频网拆解的这款UUD ARIES白羊座 蓝牙音箱MX02，内置70mm主动低音炮和两个中高音单元为音质打下根本；由于采取了透明的壳体，其音腔的布局也能看到，整体很有设计感。
而且这款音箱内置电池，体积也不是很大，比较便携，两个音箱配对还可以组成TWS对箱。
听起来比较不错，下面就一起来看看它的内部构造如何吧~
（UUD是深圳市梦想工坊科技有限公司的自主品牌， 其产品以设计的独特性和声音的高还原度为紧张特点）
一、UUD ARIES白羊座 蓝牙音箱MX02 开箱
包装盒以玄色为主色调，能看到音箱的轮廓图。
包装背面有一张贴纸，上面有部分产品信息：内置70mm主动低音炮，合营低音增强的导风管设计；中高音单元采取了新型合成材料；腔体采取了气动布局设计；DSP音效，支持多种无损格式。规格参数信息：频率范围2.4GHz-2.48GHz，无线范围10-20m，蓝牙版本V4.2+EDR，蓝牙播放韶光最长8小时，通话韶光长达16小时，麦克风为全指向性，麦克风灵敏度-38dB。深圳市梦想工坊科技有限公司。
包装盒内物品，音箱、两根线材息争释书。
随机配送3.5mm音频线和Type-C接口的充电线。

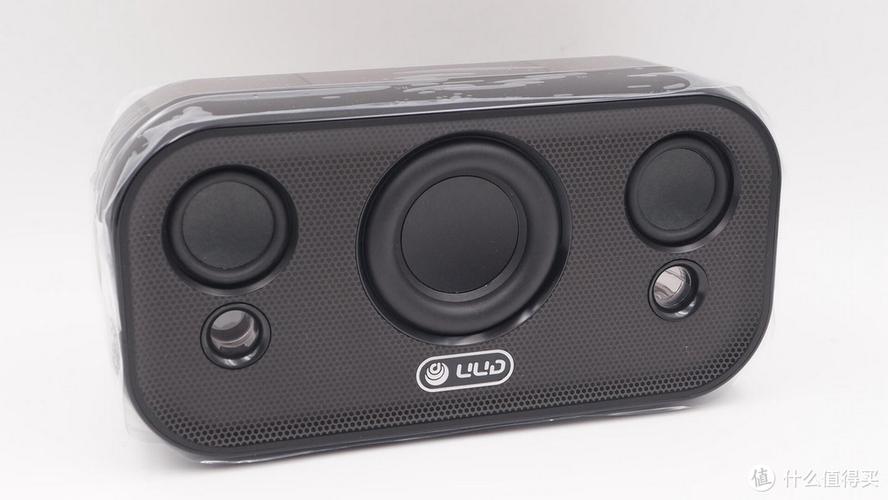

音箱正面，有三个扬声器和两个低音倒相孔，还有UUD的品牌Logo。音箱为对称设计，边角处比较圆润。
音箱背面壳体是透明的，底侧有三个接口和电源键。
蓝牙音箱顶部，从左至右依次为麦克风开孔、指示灯和触摸按键。
一侧的高音扬声器和低音倒相孔。
另一侧的高音扬声器和低音倒相孔。
中间尺寸最大的是低频扬声器。
电源键和3.5mm音频接口。
Type-C充电接口，还有一个USB-A接口，可以播放U盘等设备上的音乐。
音箱底部有四个防滑防震脚垫，中间的标签上写着：UUD，蓝牙音响，型号MX02，输入5V-3A，中国制造，深圳市梦想工坊科技有限公司。
防震防滑脚垫特写。
透过音箱外壳能看到一根倒相管。
我爱音频网采取ChargerLAB POWER-Z KM001 对UUD ARIES白羊座 蓝牙音箱MX02进行有线充电测试，充电电压：5.096V，充电电流：1.845A
播放音乐时，正面的两个倒相孔处可以看到灯效。
在音箱背部也能看到灯效，暗光下利用可以营造出很好的氛围。
二、UDD蓝牙音箱MX02 拆解
从正面开始拆解音箱。
正面盖板是卡扣式构造固定。
扬声器和倒相孔装饰罩 采取螺丝固定。
另一侧的扬声器和倒相孔装饰罩 也是通过螺丝固定。
倒相孔装饰罩拆掉。
另一侧倒相孔装饰罩拆掉。
倒相孔装饰罩正面特写。
倒相孔装饰罩背面特写。
倒相管与外壳之间有密封圈密封。
另一侧的倒相孔利用卡扣固定。
扬声器和电池连线有压板固定。
连接线的开孔处利用大量的玄色软胶密封。
装饰铝板下面是固定螺丝。
充电接口处也是用装饰铝板挡住下面的螺丝，为了整体的都雅。
取下后壳的音箱腔体。
茶色透明壳体看起来很有艺术感。
带透明密封罩的高音扬声器。
扬声器密封罩和密封圈。
低频扬声器特写。
电池和扬声器接口插座。
低频扬声器特写。
利用卡扣固定的用来导光倒相孔特写。
倒相孔同样利用胶圈密封。
音箱顶部的主板，有麦克风、指示灯和触摸按键。
麦克风和指示灯特写。
主板背部特写。
触摸小板和麦克风通过软排线连接。
驻极体麦克风。
ITE IT7230BFN 触摸按键IC，用于检测触摸按键操作。
USB-A和USB-C接口部分利用橡胶垫做密封。
电源键部分同样利用橡胶垫做密封。
导线部分不但利用黑软胶密封还有专门的橡胶做定位。
电池和扬声器接口插座同样有橡胶做密封。
倒相管用螺丝固定在电路板上。
主板后盖特写。
散热孔下面可以看到主板上的元器件。
L形倒相管。
透明倒相管特写。
拆开塑料支撑板，可以看到内部构造。
电池组采取三串构造，型号：WH18650-3S1P，标称电压11.1V，容量2600mAh，深圳市伟华新能源有限公司。
电池组的一壁有保护板。
电池组其余一壁，电池精确利用青稞纸绝缘。
保护板上有一颗检流电阻。
保护板采取精工 S8254AA 3串锂电池保护IC。
接口处的橡胶密封件。
CNC一体成型的金属电源键，表面做玄色氧化处理。
下面再来看看主板上有哪些元器件。
RGB LED灯，为透明倒相管供应彩色效果。
五颗470μF 16V的滤波电解电容。
电源开关和音频输入插座。
共阴 双色LED指示灯。
贴片自规复保险丝。
板载蓝牙天线，PCB蛇形走线。
三颗功放芯片，丝印型号已被打磨。
丝印6123的内置锂电池充电管理IC。
SSF3617 PMOS，用于输入开关掌握。
SSF3617 详细资料。
锐骏 RU3020H NMOS，耐压30V，开关管，用于输入升压为内置电池充电。
锐骏 RU3020H 详细资料。
丝印6558的双运放。
ST的TL074 低噪声，JFET输入四运放。
ST TL074 详细资料。
无标芯片。
旺宏 MX25L1606E存储器，SPI接口，16MBIT存储器，用于存储配置和连接信息。
旺宏 MX25L1606E 详细资料。
丝印 J52G的降压IC。
珠海炬芯 ATS2825是一颗高集成度的蓝牙音频办理方案SoC，是专为便携式和无线蓝牙音频所设计的产品，知足市场需求的高性能，低本钱和低功耗等特点。大容量内置RAM能够知足不同蓝牙运用方案的需求，支持后台蓝牙，在播放外置SD卡或U盘中高品质音乐的同时可以保持蓝牙连接状态。
内置DSP支持多种音效处理，支持蓝牙免提通话时双麦克风回波肃清和降噪。该芯片集成了完备符合蓝牙规范的蓝牙V2.1/V3.0/V4.0/V4.1/V4.2掌握器，并支持双模（BR/EDR + AMP + Low Energy Controllers）。它可以与以前的版本兼容，包括V2.1+ EDR和V3.0 + HS。嵌入式电源管理模块支持功耗优化并供应更长的电池利用寿命。在担保高品质音乐播放和通话效果的同时仍保持低功耗和低本钱是其竞争上风，为我们定位中高端市场奠定了根本。该芯片供应了一个真正的完全办理方案，是高集成度和可扩展的蓝牙音频产品的空想选择。
拆解百口福。
我爱音频网总结
UUD ARIES白羊座蓝牙音箱MX02在外型设计上很有艺术感，圆润的弧边，透明的壳体，合营灯光，利用起来比较具有科技感；顶部为触摸式按键，都雅耐用；音箱支持蓝牙连接、USB连接和AUX音频输入，方便利用；还可以两台设备配对组成TWS对箱，而且体积掌握得比较好，可以家用也可以携带在户外利用。
内部构造上，导线部分不但利用黑软胶密封还有专门的橡胶做定位，电池和扬声器接口插座同样有橡胶做密封；接口处也采取的是橡胶密封件；此外，电池组和电路的保护也比较到位。音箱采取两个高音扬声器和一个低频扬声器，各声腔独立密闭，还有低音增强导线管和高音仿照胆管设计，用来提升音质。
UUD ARIES白羊座蓝牙音箱MX02搭载珠海炬芯 ATS2825蓝牙音频办理方案SoC，具有高性能，低本钱和低功耗等特点，而且内置大容量RAM能够知足不同蓝牙运用方案的需求。此外，该方案还内置DSP支持多种音效处理，支持蓝牙免提通话时双麦克风回波肃清和降噪。
