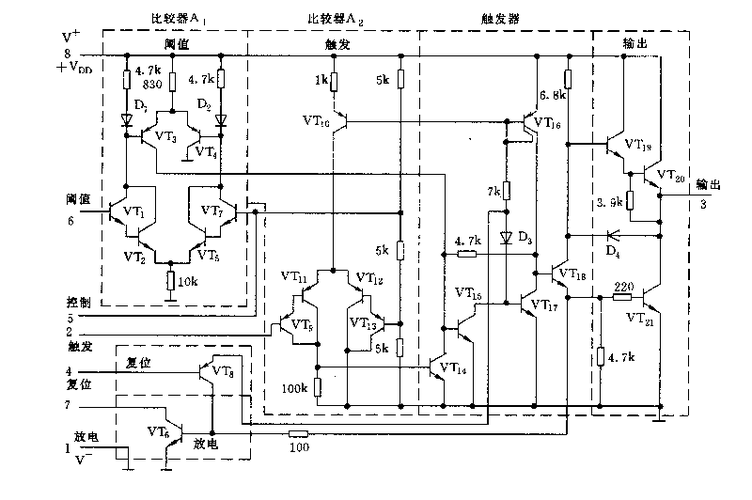

时基电路内部由21个三极管、4个二极管和16个电阻组成了两个电压比较器、一个RS触发器、一个放电三极管。在上图中，A1A2为两个电压比较器，G1G2为RS触发器，T为放电三极管，三个5kΩ的电阻为比较器的分压电阻。
555时基电路事情事理时基电路内部的三个5kΩ电阻组成了分压网络，三个电阻分得的2/3Vcc和1/3Vcc为比较器A1A2供应电压基准。两个比较器的输出端与RS触发器的输入审察连，掌握其置位端S和复位端R，电路的输出端和放电端受到RS触发器的掌握。
555时基电路真值表
（图片来自网络侵删）
当置0输入真个电压大于2/3Vcc时，比较器A1的输出端为高电平1，此时RS触发器置0，输出端为0，放电管T导通，放电端为0；
当置1输入真个电压小于1/3Vcc时，比较器A2的输出端为高电平1，此时RS触发器置1，输出端为1，放电管T截至，放电端为1；
当复位端为0时，输出端为0，放电端为0，其真值表如上图所示。
555时基电路紧张参数NE555极限参数
NE555紧张电特性参数
NE555紧张电特性参数及极限参数如上表所示。
555时基电路引脚排序及封装NE555芯片紧张有双列直插（DIP）及贴片封装（SOP）两种封装形式。早期的国产555型号还有金属CAN封装，现已不常利用。
NE555直插封装
NE555贴片封装
555时基电路紧张运用电路单稳态电路555单键启动单稳态电路
双稳态电路555R-S触发器电路
555施密特触发器电路
无稳态电路555脉冲振荡电路
以上几种举例解释了555时基电路的基本运用电路，根据基本运用电路，可扩展出各种实用电路，紧张运用在如定时、调速、振荡及开关等各种领域的电路中。
