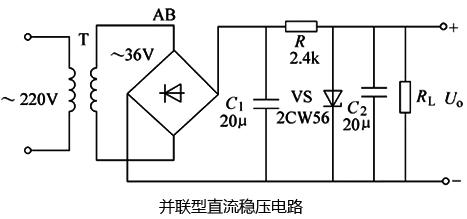

并联稳压电路_电流_电压

前面桥式整流滤波已经讲过，在这里不再讲述。
我们紧张讲的是虚线框内电路分为两种情形。

第一种输入电压Usr增加时Usc势必增加这时稳压二极管反向电压增加电流增大让R上的电流增大导致R上压降增大从而使Usc电压保持不变。
如果输入电压USr减小时亦然。

第二种情形负载变革引起R的电流增大（减小）时，则Usc就会低落（上升），Iw减小（增大），从而使流过R的电流不变。

稳压管的反向电压升高（降落）以及电流变革可以参考稳压管的伏安特性曲线。

为了使稳压电路能够很好的事情，可按以下关系确定参数

Usr＝（2～3）Usc

R＝（Usr－Usc）／I

式中I＝Iw十Ifz，一样平常可取I＝（1.4～2）Ifz

虽然电路大略，稳压性能较差，输出电压不易调节，适用于负载电流较小，稳压哀求不高的场合，但对付我们理解电路还是大有益处的。
